埃尔默·韦伯格式蒂尼蒸汽机结构设计

　　这款蒂尼蒸汽机的结构设计，在还原经典埃尔默·韦伯机型核心原理的基础上，针对实际加工装配的可行性做了多处适配调整，整体结构紧凑，可作为小型热力动力演示装置、教学实训教具以及复古动力模型的核心动力单元使用，在科普教育、模型收藏、小型动力实验场景中都有对应的应用空间。从实际功能来看，该机型依靠蒸汽压力推动活塞做往复运动，通过曲柄连杆结构将直线往复运动转化为旋转运动，可对外输出稳定的低转速扭矩，适配小型发电机、微型水泵、模型传动机构等低负载动力需求场景，相较于同规格的内燃机模型，其运行过程可视化程度更高，能直观展示热力循环的完整过程，非常适合用于机械原理教学中的热力发动机章节演示，帮助学习者理解活塞式动力机械的配气、传动、做功全流程逻辑。

　　设计过程中，针对原机型的装配难点做了针对性优化，将原设计中需要钻1/16销孔的弹簧护圈固定方式，调整为压装式固定结构，省去了微小孔加工的高精度要求，普通 hobby 级加工设备即可完成全部零件的加工制作，降低了个人制作者的加工门槛，同时压装结构的弹簧护圈在后期维护拆解时也更方便，不需要破坏销孔结构即可完成弹簧的更换与调整。整体结构的配气机构采用滑阀式配气设计，配气滑阀与缸体的配合面做了公差适配，预留了合适的研磨余量，制作者可以根据实际加工精度自行研磨配合面，保证配气腔的密封性，减少蒸汽泄漏带来的动力损失；缸体与活塞的配合间隙控制在合理范围内，既保证活塞运动的顺畅性，又能通过润滑油膜实现密封，

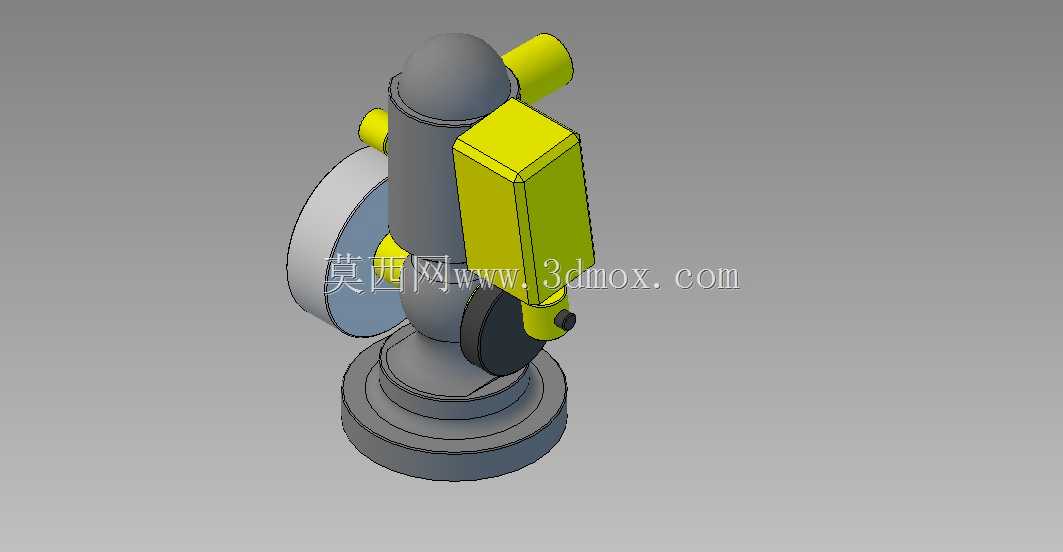

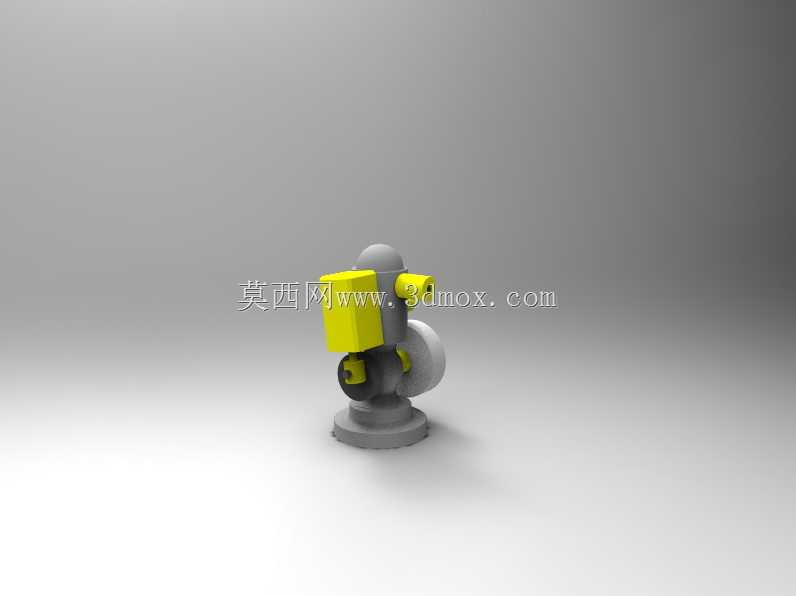

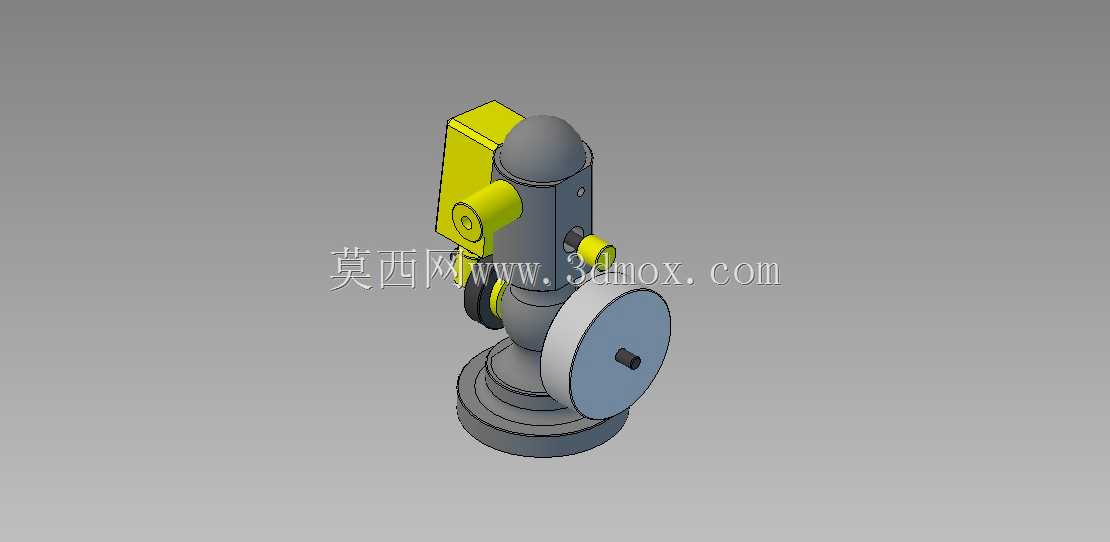

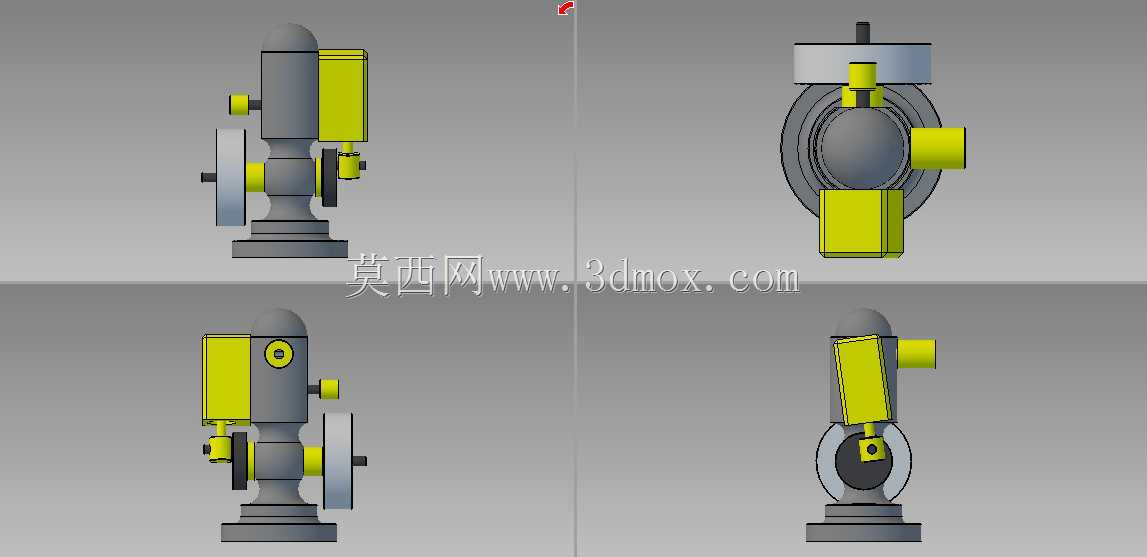

　　不需要额外加装活塞环即可满足低压蒸汽工况下的密封需求。从安装边界来看，整机采用立式底座安装结构，底部底座设置有三层阶梯式定位凸台，既可以直接放置在水平台面上作为演示装置使用，也可以通过底座上预留的安装孔位，配合螺栓固定在安装基板或者模型机架上，安装孔的孔位间距适配常见的小型动力模型安装标准，不需要额外制作转接板即可完成装配；整机的重心集中在底部底座位置，立式结构的重心偏移量控制在底座投影范围以内，运行过程中不会因为活塞往复运动产生过大的振动，不需要额外加装配重块即可保证运行稳定性。外形结构上，缸体侧面布置的方形箱体为配气阀的安装腔体，腔体与缸体采用一体化设计思路，减少了外接管路带来的泄漏点，同时也让整机外观更整洁；

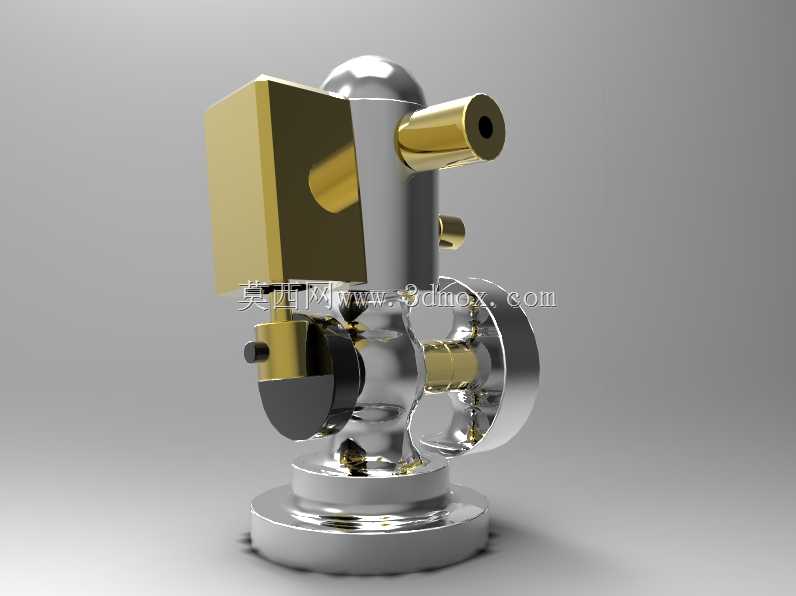

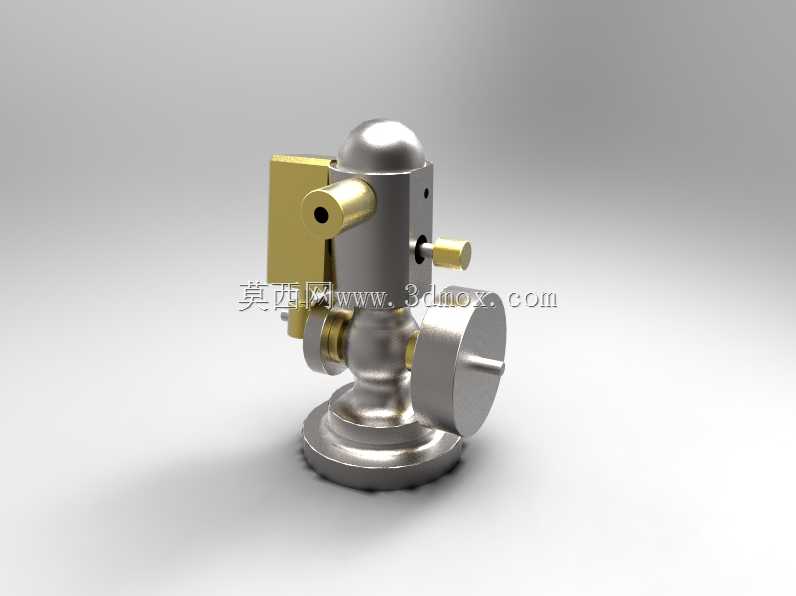

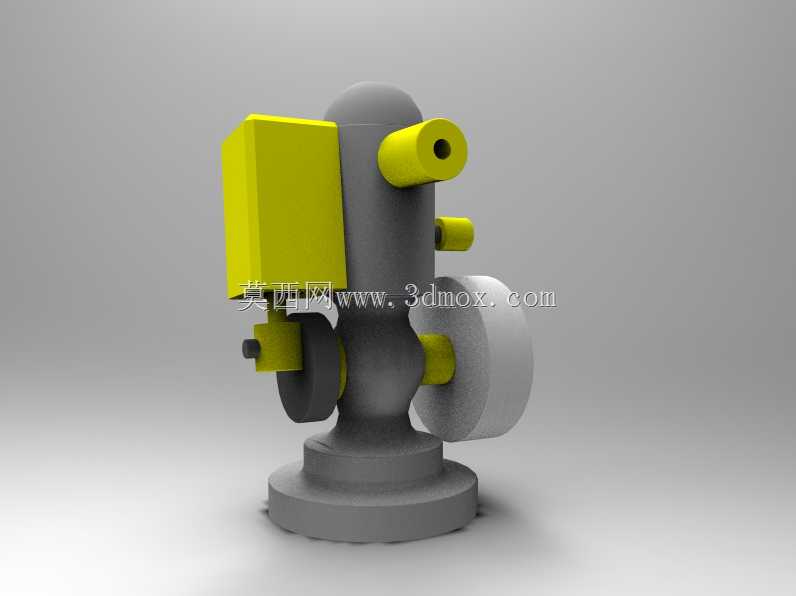

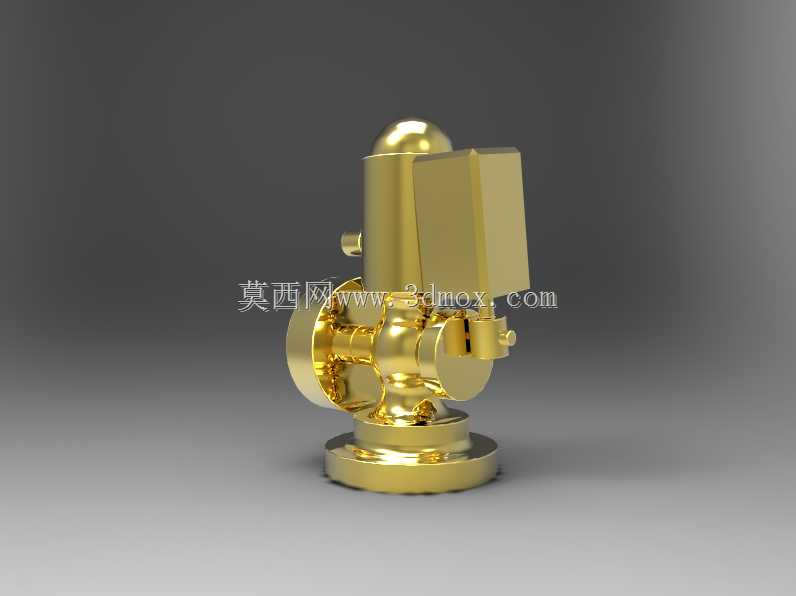

　　侧面伸出的黄色管路分别为蒸汽进气管路与排气管路，管路接口采用标准的微型管螺纹设计，可直接连接常见的小型蒸汽发生器管路，不需要额外定制接头；飞轮布置在缸体后侧，采用圆盘式飞轮结构，飞轮的转动惯量经过匹配计算，能够储存足够的能量保证曲轴越过止点，让整机运行更平稳，同时飞轮的端面预留了皮带轮槽，可通过皮带对外输出动力，连接不同的负载机构。在零件设计细节上，所有运动副的位置都预留了润滑脂加注空间，长期运行时可以定期加注润滑脂减少磨损，延长整机使用寿命；曲轴部位采用分体式装配结构，不需要专用工具即可完成曲轴与连杆的拆解装配，方便后期调整配气正时；弹簧护圈的压装深度做了限位设计，压装到位后刚好顶住弹簧端部，不会出现弹簧压并或者预紧力不足的问题，保证气门复位的可靠性。针对渲染需求，模型附带了完整的材质分件，不同零件对应不同的材质属性，缸体、底座、飞轮等铸铁材质零件设置了对应的粗糙度与金属质感参数，黄铜材质的管路、接头零件设置了对应的金属反射参数，塑料材质的护罩零件设置了对应的漫反射参数，直接导入渲染软件即可得到效果真实的渲染图，不需要重新拆分零件赋予材质。
