内燃机传动用偏心曲柄轴结构设计

　　在往复式内燃机的动力传递链路里，曲柄轴是把活塞的直线往复运动转化为旋转扭矩输出的核心承载部件，日常接触的车用汽油机、小型通用柴油机、农用动力机械的动力输出端，都要依靠这类结构完成运动形式的转换，它的结构合理性直接决定了动力单元的运转平顺性、负载耐受能力与整机使用寿命。

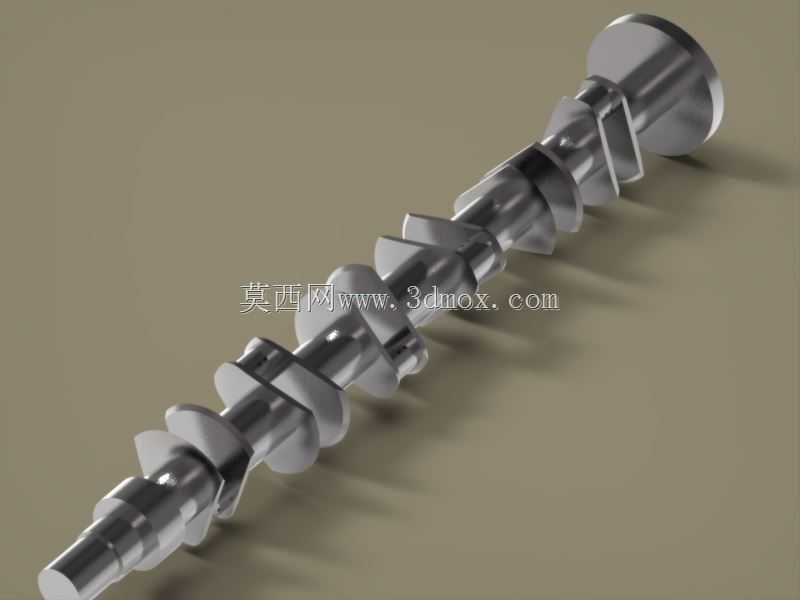

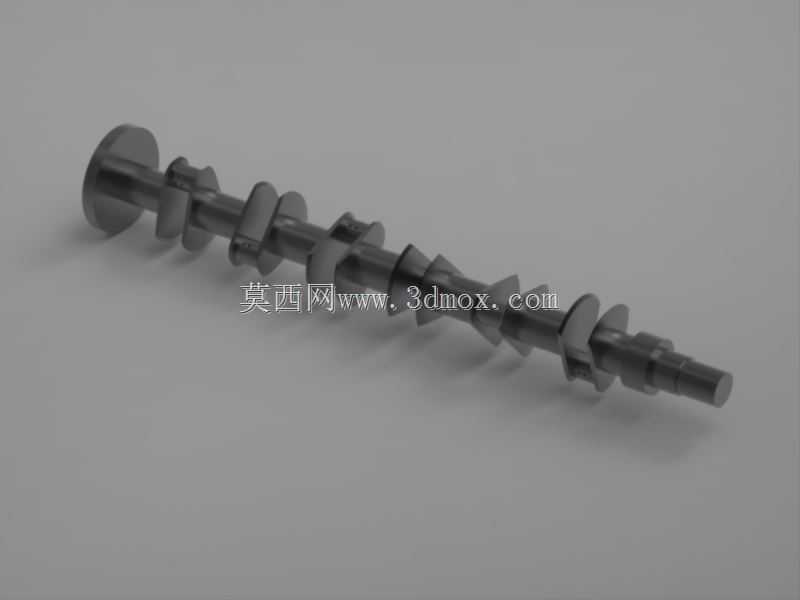

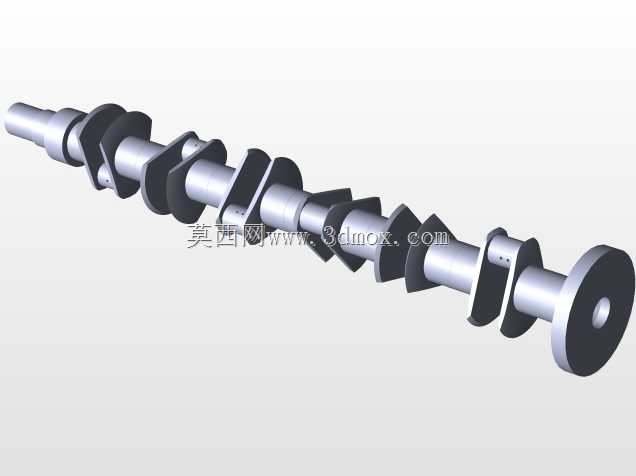

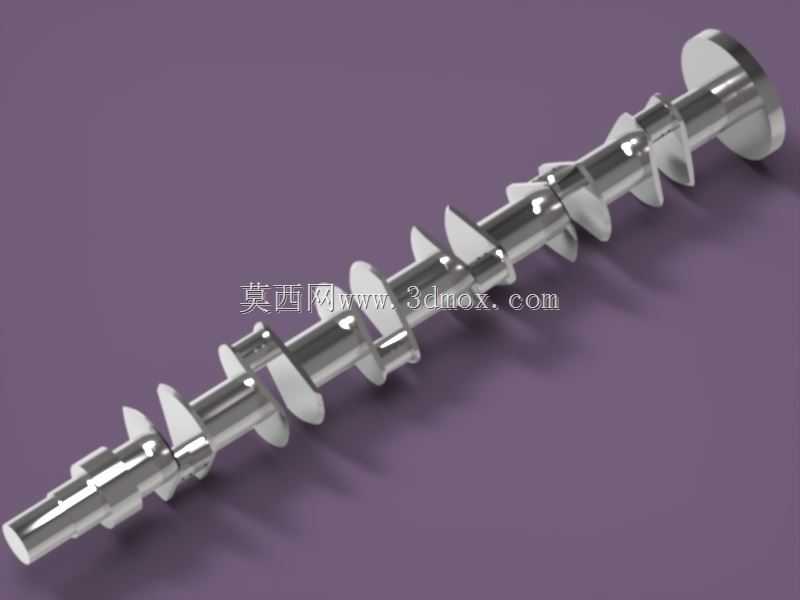

　　做这款曲柄轴的结构设计时，最先要锚定的是配套动力单元的缸数、冲程参数与额定输出扭矩，不同缸数的机型对应的曲柄销偏心相位角完全不同，单缸机型的偏心结构相对简洁，多缸机型则需要按照点火顺序错开各曲柄销的相位，保证运转过程中各缸的往复惯性力能够尽可能相互抵消，降低整机的振动水平。从结构上看，这款轴件沿轴向依次布置了主轴颈、曲柄臂、曲柄销三个核心功能段，主轴颈是整个轴件的旋转支撑基准，装配时要嵌入缸体的主轴承座内，和轴瓦配合形成低摩擦的旋转副，因此主轴颈的圆柱度、表面粗糙度都有严格的公差要求，避免运转过程中出现偏磨、烧瓦的故障。

　　曲柄臂是连接主轴颈和曲柄销的传力结构，它的截面形状不是随意设计的，既要保证足够的抗弯、抗扭强度，承受活塞做功时传递过来的爆发压力，还要尽可能做轻量化的结构优化，减少旋转过程中产生的离心惯性力。部分曲柄臂上会预留平衡块的安装位置，或者直接和平衡块做成一体结构，用来抵消曲柄销和连杆大头旋转时产生的离心力，以及活塞组件往复运动产生的一阶、二阶惯性力，让轴件在额定转速区间内运转更平稳，降低轴承座的负载冲击。曲柄销是和连杆大头连接的配合面，它的轴线和主轴颈的轴线存在固定的偏心距，这个偏心距的尺寸直接决定了活塞的行程长度，是匹配气缸排量、压缩比的核心参数，设计时偏心距的尺寸公差要控制在极小的范围内，否则会直接影响活塞的上下止点位置，导致压缩比偏离设计值，出现动力不足或者爆震的问题。

　　设计过程中还要充分考虑安装边界的限制，轴件的总长度要匹配缸体的轴向安装空间，各轴颈的直径要和对应位置的轴瓦、油封尺寸适配，轴端的结构要预留飞轮、正时齿轮或者动力输出轮的安装位，保证装配时不需要额外改动缸体的原有结构。油道的布置也是设计里的关键环节，要在轴件内部设计连通的润滑油道，把主油道送来的压力润滑油引导到各个主轴颈和曲柄销的配合面，形成持续的油膜润滑，避免高负载运转时出现干摩擦。另外还要考虑轴件的轴向定位，通常会在其中一道主轴颈的位置设计止推面，限制轴件运转过程中的轴向窜动量，保证齿轮啮合、离合器配合的位置精度。

　　从实际应用场景来看，这类曲柄轴不仅用在传统的内燃机上，部分需要把旋转运动转化为直线往复运动的专用设备，比如小型冲压设备、往复泵、压缩机里，也会用到同原理的曲柄结构，只是根据负载特性的不同，会调整轴件的材质、热处理工艺和偏心距参数，比如高负载的压缩机用曲柄轴，会选用更高强度的合金钢材质，轴颈表面做淬火处理提升耐磨性能，而小型通用动力的曲柄轴，用锻钢或者高强度球墨铸铁就能满足使用要求。做三维建模的时候，要特别注意各段轴颈的同轴度要求、曲柄销的相位角精度，还有圆角过渡位置的处理，轴颈和曲柄臂连接的位置如果圆角太小，很容易在交变负载的作用下出现应力集中，长期运转会产生疲劳断裂的风险，这些细节都是结构设计里不能忽略的关键点。
