西门子3RV1011电机保护断路器三维模型

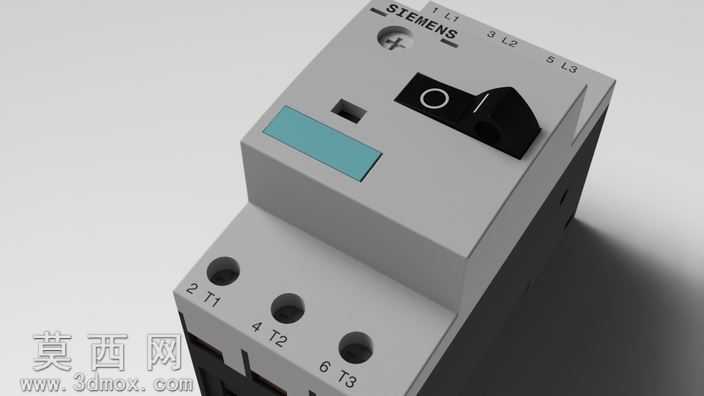

本模型为西门子3RV1011-1EA10型号电机马达保护断路器，建模过程严格参照实物尺寸比例完成，整体外观还原度高，各部件结构衔接自然。建模阶段首先通过测绘实物获取核心尺寸参数，依次完成基座、操作手柄、接线端子、脱扣机构模块的单体建模，再通过装配约束将各部件组合为完整总成，保证各活动部件的相对位置与实际产品一致。材质渲染阶段，为基座部分赋予哑光黑色工程塑料材质，模拟断路器壳体的磨砂质感，操作手柄与上盖部分采用浅灰色硬质塑料材质，表面添加细微的颗粒纹理还原真实注塑件的表面效果，接线端子区域赋予金属银灰色材质，模拟铜质接线端的金属光泽，操作手柄上的功能标识采用贴图方式实现，保证标识位置、大小与实物完全对应。结构设计上，模型完整还原了断路器的三段式结构：下部为进线接线端与主触头腔体，中部为电磁脱扣与热脱扣核心机构容纳区，上部为操作手柄与状态指示窗口，侧面的安装卡扣结构也做了精细还原，可直接用于电气柜装配的布局模拟。设计过程中重点考量了模型的工程实用性，所有安装孔位、接线端子间距均符合对应型号的产品规格，既可以用于电气设计场景的柜体布局演示，也可作为教学场景中低压电器结构讲解的可视化素材，模型各部件拆分合理，支持后续进行爆炸视图制作、结构拆解演示等拓展操作，渲染阶段采用柔和的影棚光照方案，突出产品的轮廓与材质细节，整体视觉效果贴近实物拍摄效果，能够满足不同场景下的三维展示需求。
