19英寸3U机架式电气设备机箱

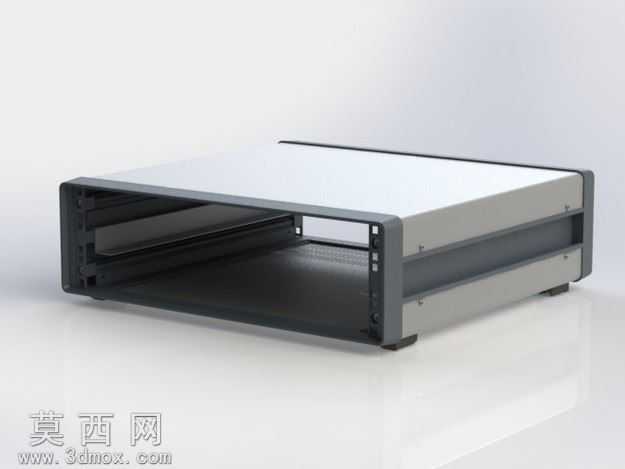

本模型为标准19英寸机架安装式3U高度电气设备机箱，建模过程严格遵循工业机箱的通用设计规范与Schroff品牌机箱的结构特征，首先通过基准面定位确定机箱的整体轮廓尺寸，针对500毫米、400毫米、300毫米三种不同深度规格分别建立参数化配置，可通过参数切换快速生成对应深度的机箱模型，无需重复建模。建模时优先还原机箱的装配结构：外部采用铝合金拉丝质感的上盖与侧围，搭配高强度工程塑料材质的前后边框与底部支撑脚，材质渲染阶段分别为金属部件赋予哑光银白金属材质，调整反射参数模拟铝合金表面的细腻拉丝纹理，为塑料部件赋予深灰色磨砂塑料材质，还原工业机箱的耐磨防滑表面质感，内部预留标准板卡安装导轨槽，槽位间距严格符合3U机架设备的安装尺寸标准，可兼容标准规格的电气插卡与功能模块。机箱前后边框设计有标准机架安装固定孔位，孔位位置与尺寸完全匹配19英寸标准机柜的安装立柱，侧边设计有拼接式卡扣结构，无需额外紧固件即可实现上盖与底座的快速拆装，方便内部设备的调试与维护，底部支撑脚做了防滑减震的结构设计，既可以机架安装使用，也可独立放置在桌面使用。建模过程中对机箱的边角做了圆角过渡处理，还原真实产品的工艺细节，避免锐边带来的安全隐患，同时对内部的走线空间、散热通风槽位都做了1:1的结构还原，通风槽采用阵列式开孔设计，在保证结构强度的同时满足电气设备的通风散热需求。整个模型的结构拆分清晰，各部件之间的装配关系明确，可直接用于机箱结构设计参考、机柜装配模拟、电气设备布局演示等场景，参数化的配置设计也方便使用者根据实际需求调整机箱深度尺寸，适配不同的内部设备安装需求。
