工业仓储网格金属周转笼结构设计

　　在离散制造车间的物料周转环节、电商仓储的分拣暂存区域以及生产线下线成品的归集转运场景中，这类网格结构的金属周转笼是替代传统木质托盘、塑料周转箱的核心工位存储器具，尤其适配金属冲压件、机加工零部件、整包包装辅料等有一定自重、需要可视化盘点的物料存储需求。不同于全封闭的金属料箱，网格结构的设计首先解决了仓储场景下的目视化管理痛点，库管人员无需打开笼门即可快速核对内部物料的品类、大致存量，日常盘点时不用反复挪动容器，能大幅降低高位货架区的盘点作业风险，同时网格镂空结构不会积存灰尘、切削液残留，在机加工车间使用时，附着在工件上的切削液可以直接从网格缝隙漏出，不会在容器底部积液造成工件锈蚀。

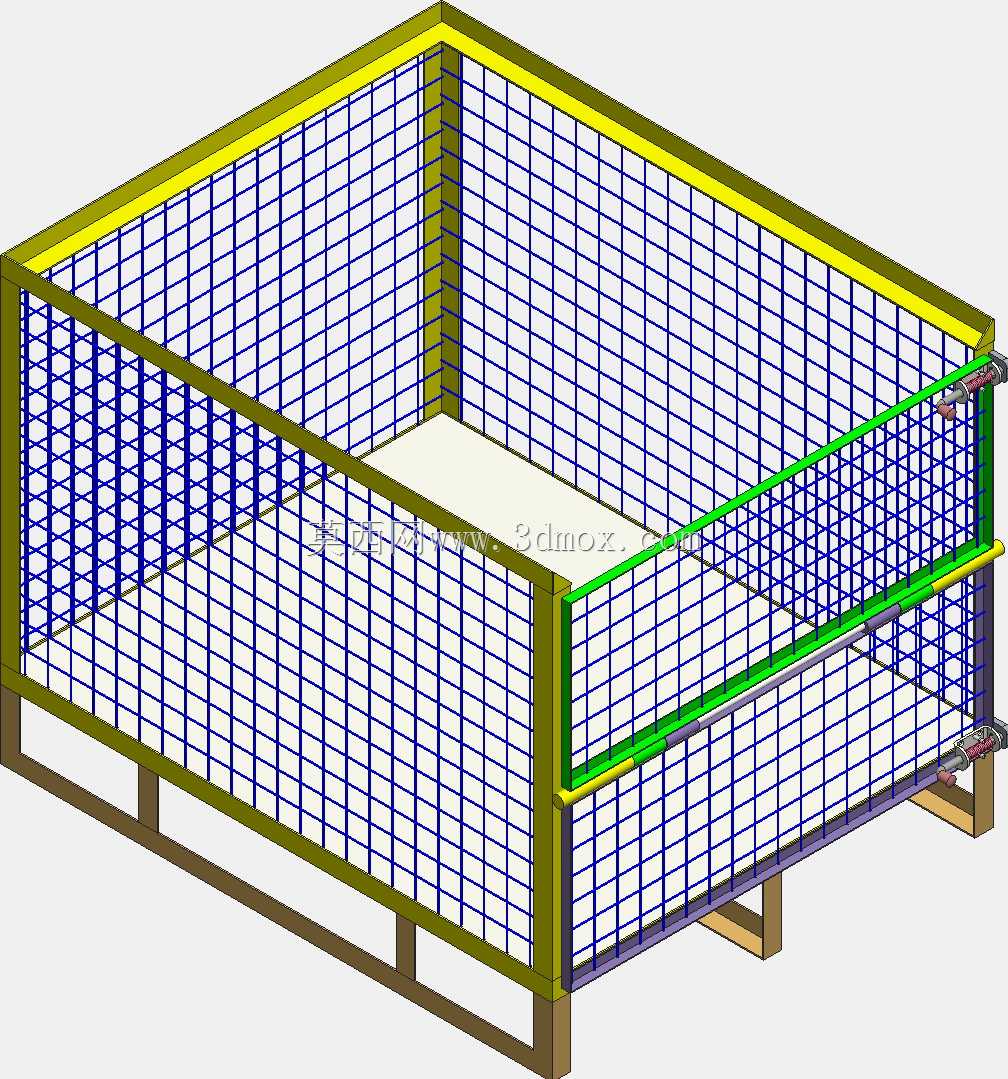

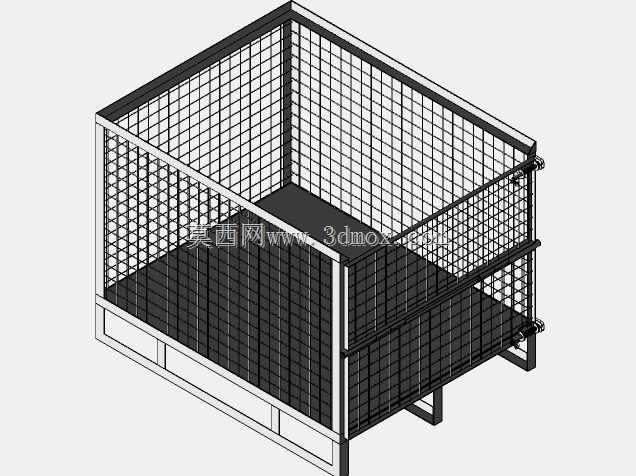

　　这款周转笼的主体框架采用40x30规格的厚角型材做边框支撑，这种截面的型材在保证框架整体抗扭强度的前提下，比同承重等级的方管框架自重降低约18%，日常人工辅助推移时不会因为自重过大增加操作负担，框架的所有焊接节点都做了满焊后打磨处理，避免尖锐焊渣划伤作业人员或者刮破物料外包装。围网部分采用50x50mm的网格规格，这个尺寸是经过多场景验证的通用选型：网格过密会增加整体自重、提升材料成本，同时容易卡滞细小的物料飞边；网格过大则无法承载小型零部件，容易出现物料漏出的问题，50mm的网格间距刚好适配绝大多数工业零部件的存储需求，哪怕是M12以上的标准件整包存放，也不会出现网格漏料的情况。

　　笼门采用侧开式带锁止的结构设计，门轴采用内嵌式的焊接铰链，避免外置铰链在堆叠或者叉车转运时被碰撞变形，锁止结构采用快拆式的弹簧插销，作业人员戴劳保手套也可以单手操作开合，不需要额外借助工具，笼门打开后可以完全贴靠在笼体侧面，不会占用通道空间，方便大件物料的叉车直接取放。底部支撑结构采用了加高的支脚设计，支脚的内净空高度完全适配标准手动液压叉车、平衡重式电动叉车的货叉进入高度，不管是短距离的车间内转运，还是高位货架的堆垛存储，都不需要额外搭配托盘使用，能减少托盘的采购成本和托盘占用的仓储空间。

　　从设计的安装边界来看，这款周转笼的外部尺寸完全适配标准1200x1000mm的托盘模数，在集装箱运输、货车装载时可以实现无间隙排布，提升运输装载率，笼体顶部的边框做了堆叠导向的倒角设计，满载状态下可以实现3-4层的稳定堆垛，上层笼体的支脚可以完全嵌入下层笼体的顶部边框定位槽内，堆垛后不会出现滑移倾覆的风险，相比不可堆叠的周转容器，能提升3倍以上的垂直仓储空间利用率。在实际的结构设计过程中，框架的受力点做了针对性的加强：底部承托网格的横梁间距控制在200mm以内，保证均匀承载时底部网格不会出现超过2mm的挠度变形，避免长期满载使用后底部网格下坠影响叉车转运；笼体的四个垂直角部都加焊了三角形的加强筋片，抵消叉车转运时的侧向冲击力，避免角部因为碰撞出现开焊变形。

　　不同于民用的储物笼，这款工业级周转笼的所有金属构件表面都做了抛丸后喷塑处理，涂层厚度控制在60-80μm，能适应车间内的切削液飞溅、轻度酸碱腐蚀环境，正常使用场景下涂层5年内不会出现成片脱落的问题，围网的钢丝采用冷拔钢丝焊接后再做整体表面处理，避免焊接点出现锈蚀断丝的情况。在实际选型适配时，需要注意作业场景的通道宽度：这款笼体的转弯半径需要预留至少1.2米的通道宽度，才能保证手动叉车转运时的顺畅转向，如果是用于自动化立体库的存储，还需要在笼体底部加装条码定位板，适配立体库的自动识别需求，笼体的侧面预留了标签牌的安装位，可以直接插入物料标识卡，不用额外粘贴胶带破坏表面涂层。
