多工位气动分离输送线结构设计

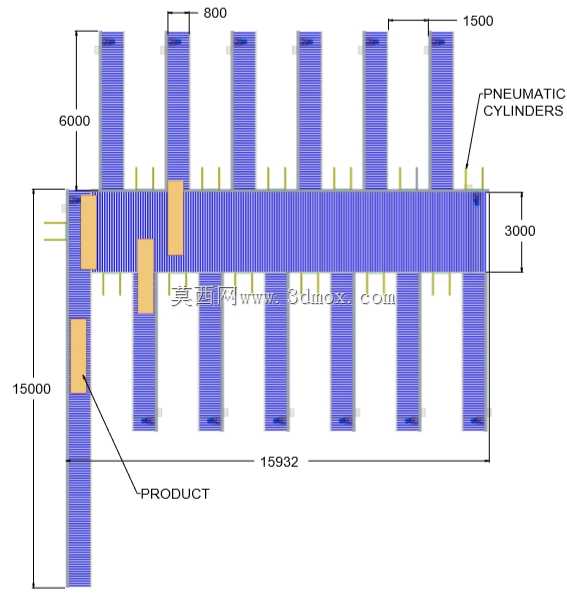

　　在快消品包装、电子元器件分拣、小型零部件加工后段的产线布局中，经常会遇到单条主进料线需要将物料按节拍分流至多条并行支线的工况，这类工况如果采用人工分拣，不仅节拍稳定性差，长期重复作业的出错率也会随作业时长上升，而这款带气动执行单元的分离输送结构，正是针对这类分流场景开发的专用输送方案。从结构布局来看，该设备采用单条主输送段搭配七条并行分支输送段的排布形式，主输送段承担上游来料的承接与水平输送功能，所有分支输送段垂直于主输送段布置，沿主输送段的输送方向依次排布，相邻分支输送段的中心间距设置为800mm，这个间距预留了气动执行元件的安装空间、物料推送的行程空间，同时也匹配下游多数加工、包装工位的操作间距要求，

　　不会出现工位过窄导致的操作干涉问题。设备的核心分离动作由布置在每个分支工位对应位置的气动气缸完成，气缸的推杆轴线垂直于主输送段的输送方向，当上游来料输送至对应分支工位的位置时，对应工位的气缸伸出，将主输送线上的物料平稳推送至对应的分支输送段上，再由分支输送段将物料输送至下游对应工位，整套动作通过气缸的顺序控制即可实现物料的按路分流，不需要复杂的伺服变位机构，后期维护的配件成本也相对更低。从安装边界的尺寸参数来看，整套输送结构沿主输送方向的总长度为15932mm，垂直主输送方向的总宽度为15000mm，其中主输送段自身的宽度为3000mm，这个宽度可以适配尺寸在一定范围内的箱装、托盘装或者成组排列的小型工件，

　　不需要额外调整主输送线的导向结构；分支输送段从主输送段侧边向外延伸的长度为6000mm，足够承接从主线推送过来的物料，并预留出下游工位的上料缓存长度，避免物料在主线与支线的衔接位置出现堆积卡滞。设计过程中，分支输送段的末端做了平齐的限位处理，所有分支段的末端处于同一条垂直于分支输送方向的直线上，方便下游多台并行设备做统一的进料端对齐，减少产线整体布局时的对接调整工作量；主输送段的进料端预留了1500mm的进料缓存段，这个长度可以容纳上游设备连续送出的3-5件物料，即使下游某一个分支工位出现短暂的节拍滞后，缓存段也能存储一定量的来料，不会直接导致上游设备停机待料。在结构细节的处理上，每个气动气缸的安装位置都做了可调节的长孔设计，
