立式螺旋溜冰轮输送设备结构设计

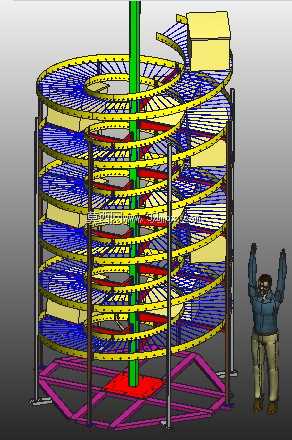

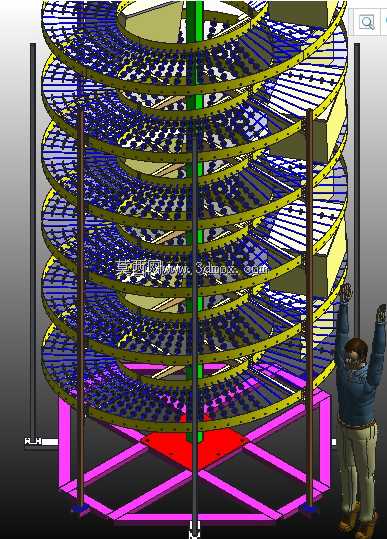

这款立式螺旋溜冰轮输送设备，主要面向生产车间、仓储物流中心的多层空间物料垂直转运场景，可衔接不同楼层的生产流水线、分拣工位与仓储暂存区，解决传统垂直输送设备占地大、输送节拍难匹配平面流水线的痛点，尤其适用于箱装、袋装及规整硬质包装物料的连续向下或向上输送，无需额外配置复杂的顶升、转向机构，依靠物料自身重力配合溜冰轮的低摩擦滚动特性即可实现平稳输送，大幅降低垂直输送环节的动力消耗与运维成本。设备整体采用立式中心立柱支撑结构，螺旋输送通道围绕中心立柱逐层盘旋布置，外侧设置多根竖向支撑立柱配合底部框架形成稳定的承力结构，底部框架采用矩形方管拼接成型，可直接通过膨胀螺栓固定于地面基础，无需额外制作复杂的安装基座，适配大多数工业厂房的地面承重条件。输送面采用密集排布的溜冰轮作为承载滚动部件，溜冰轮采用万向滚动结构，可在物料沿螺旋面下滑过程中自动调整滚动方向，避免物料卡滞、偏斜，螺旋通道的外侧设置挡边结构，防止物料在输送过程中从侧边滑落，每层螺旋通道的衔接处做平滑过渡处理，避免物料经过层间接缝时产生磕碰、卡阻。设计过程中重点考量了输送节拍与物料下滑速度的匹配关系，通过调整螺旋通道的节距与溜冰轮的排布密度，控制物料在螺旋面上的下滑速度，避免速度过快导致物料撞击破损，同时保证输送效率能够匹配上下游平面输送线的节拍，中心立柱采用分段式装配结构，可根据现场实际的层高需求调整螺旋通道的总层数与整体高度，适配不同厂房的垂直空间条件。设备的核心外形参数为节距680mm、整体直径2525mm、输送通道宽度610mm，安装时仅需保证设备中心位置的垂直精度，预留出设备外侧不小于300mm的运维操作空间即可，设备进料口可直接对接上层平面流水线的出料端，出料口可衔接下层分拣线、周转箱暂存位或下一工序的进料端，整体安装流程简单，现场调试仅需调整各层溜冰轮的转动灵活性与螺旋面的水平度，即可投入使用。相较于传统的斗式提升机、垂直皮带输送机，这款螺旋溜冰轮输送机无复杂的动力传动部件，日常运维仅需定期检查溜冰轮的转动状态、紧固支撑结构的连接螺栓即可，设备运行噪音低，输送过程对物料的冲击力小，可适配日化、食品、医药、电商仓储等多个行业的规整物料垂直转运需求，在多层厂房的生产物流布局中，能够大幅减少垂直输送环节的设备投入与占地空间，提升厂内物流的整体流转效率。
