工业传动用偏心调节装置结构设计

　　在各类需要实现往复行程调节、周期性位移输出的工业传动场景中，偏心调节装置是核心的执行转换部件，常见于冲压送料机构、振动筛分设备、泵阀流量调节模块、自动化生产线的间歇送料单元，能够将输入轴的连续旋转运动，转化为从动端指定幅值的直线往复或是摆动输出，相比曲柄滑块结构，偏心装置的行程调节更便捷，结构集成度更高，在中小载荷的周期性传动工况下应用十分广泛。

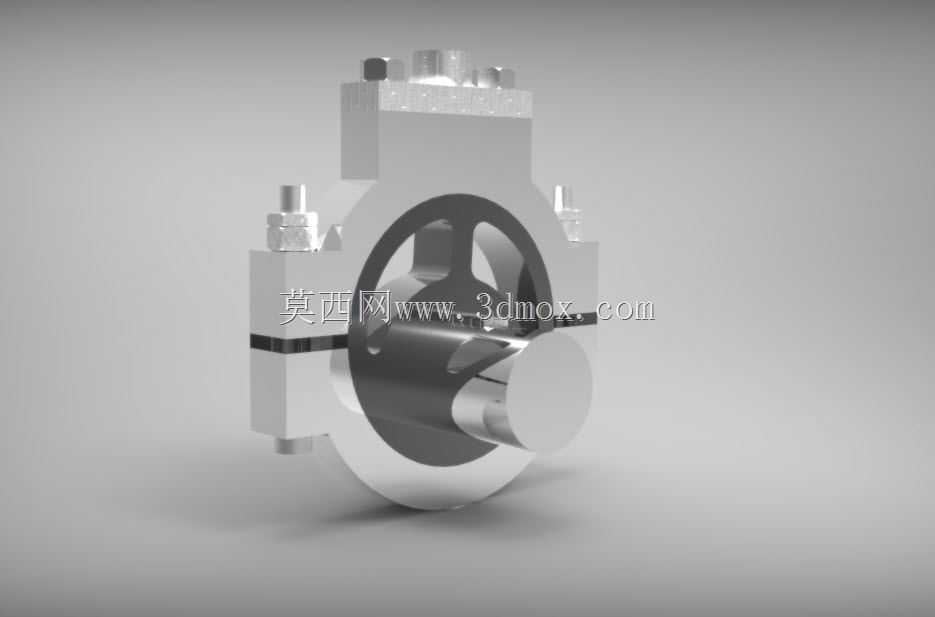

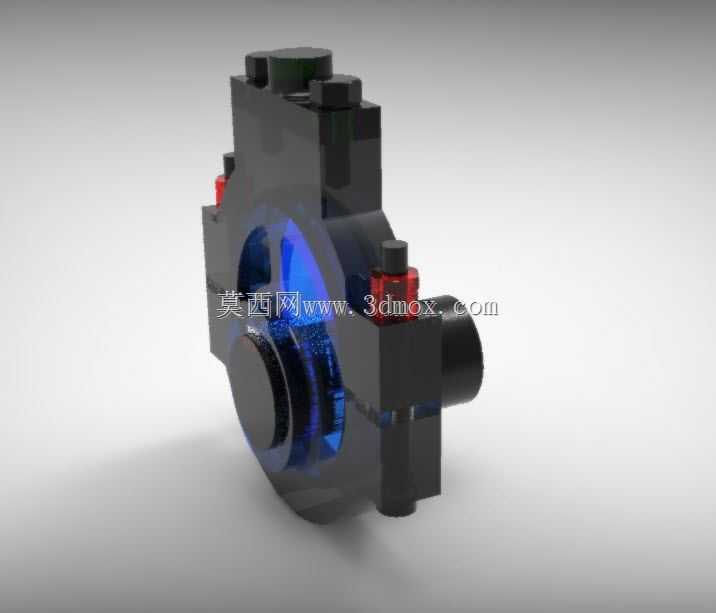

　　从实际功能特性来看，这款偏心装置采用了封闭式壳体结构，主体外壳为高强度铸铁材质，能够承受传动过程中的径向冲击载荷，内部偏心轮与输出轴的配合面做了硬化处理，减少长期往复运动带来的接触磨损。装置两侧设置了可调式锁紧定位组件，在调整完偏心距之后，能够快速锁止偏心套的相对位置，避免设备运行过程中出现偏心距偏移，导致输出行程误差超差。输出端采用轴伸式结构，可直接与连杆、摆臂等从动部件连接，输入端预留了标准轴孔与键槽，能够适配常规的电机、减速器输出轴连接，不需要额外定制转接法兰，降低现场安装的适配成本。

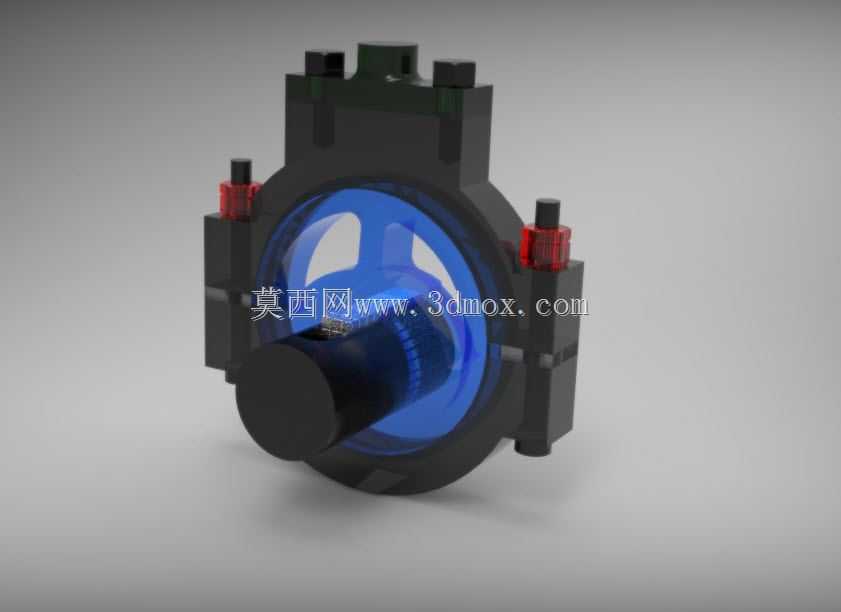

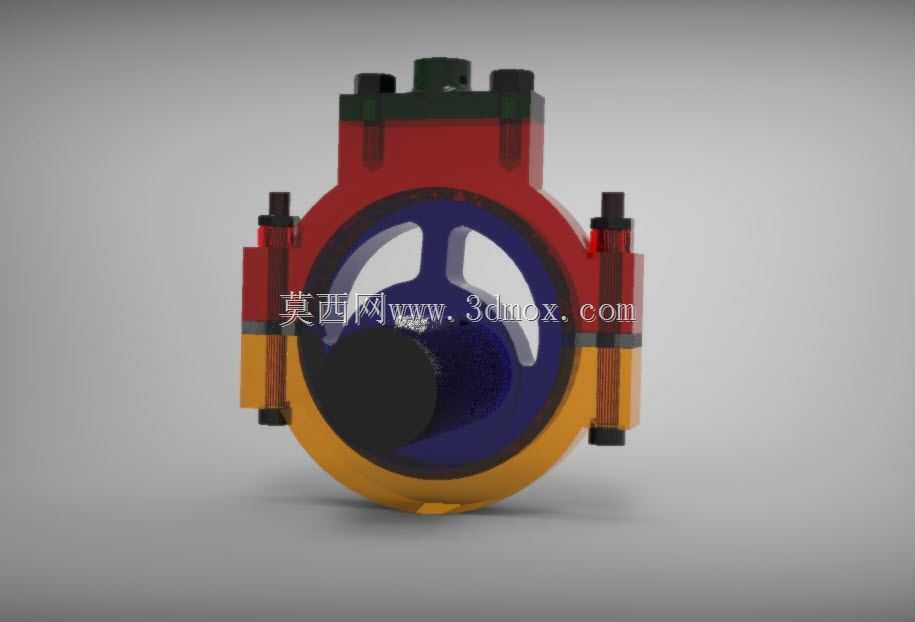

　　设计过程中，首先围绕目标工况的行程范围确定偏心距的可调区间，这款装置的偏心距调节范围覆盖0到12毫米，能够适配多数中小行程的传动需求，内部偏心轮与偏心套采用嵌套式设计，通过旋转偏心套的相对角度即可连续调整输出偏心量，不需要拆解主体结构，调整过程便捷高效。壳体上预留了透明观察窗，能够直接观察内部偏心轮的运行状态，日常巡检时不需要开盖即可判断内部润滑、部件磨损情况，降低设备维护的工作量。两侧的调节旋钮做了防滑纹理设计，手动调整时不需要额外工具即可完成初步锁紧，最终锁止可通过旋钮上的紧定螺钉完成二次固定，避免设备运行振动导致锁止失效。

　　安装边界方面，这款偏心装置的主体安装面为底部方形法兰结构，四个安装孔的孔距符合通用工业传动部件的安装尺寸规范，可直接固定在标准型材机架或是设备安装平台上，不需要额外加工转接板。装置整体的径向最大轮廓尺寸控制在180毫米以内，轴向总长度为145毫米，在设备布局时占用的安装空间较小，能够适配紧凑型传动单元的布局需求。输出轴的轴径为25毫米，配合标准平键连接，能够传递最大120N·m的输出扭矩，适配多数中小功率传动场景的载荷需求。壳体上预留了注油孔，可定期补充润滑脂，保证内部偏心轮与轴承的润滑状态，延长部件的使用寿命。

　　在实际选型应用时，需要注意根据从动端的实际载荷、往复频率匹配对应的偏心装置规格，这款装置的最高允许输入转速为1500转每分钟，在高速工况下需要校核偏心部件的动平衡精度，避免运行过程中产生过大的振动影响整机稳定性。安装时需要保证输入轴与驱动端的同轴度误差控制在0.1毫米以内，避免额外的径向载荷作用在轴承上，导致轴承过早失效。日常维护过程中，可通过透明观察窗检查内部润滑脂的状态，当润滑脂出现发黑、杂质增多的情况时，及时通过注油孔更换新的润滑脂，同时检查两侧锁紧组件的锁止状态，确保偏心距调整后固定可靠，避免运行过程中出现行程漂移。

　　相比传统的分体式偏心传动结构，这款集成式偏心装置将偏心调节、轴承支撑、壳体密封整合为一个整体模块，现场安装时只需要完成输入输出端的连接与壳体固定即可投入使用，不需要现场组装偏心轮、轴承、密封件等零散部件，大幅降低了设备装配的工作量，同时集成式结构的密封性能更好，能够适应多粉尘、轻度油污的工业车间环境，避免外部杂质进入内部磨损传动部件。在振动筛分设备上应用时，这款偏心装置可作为激振源的核心调节部件，通过调整偏心距改变激振力的大小，适配不同筛分物料的振幅需求；在冲压送料机构上应用时，可通过调整偏心距匹配不同送料步距的生产需求，切换产品规格时不需要更换传动部件，只需要调整偏心距即可快速完成生产切换，提升生产线的换型效率。
