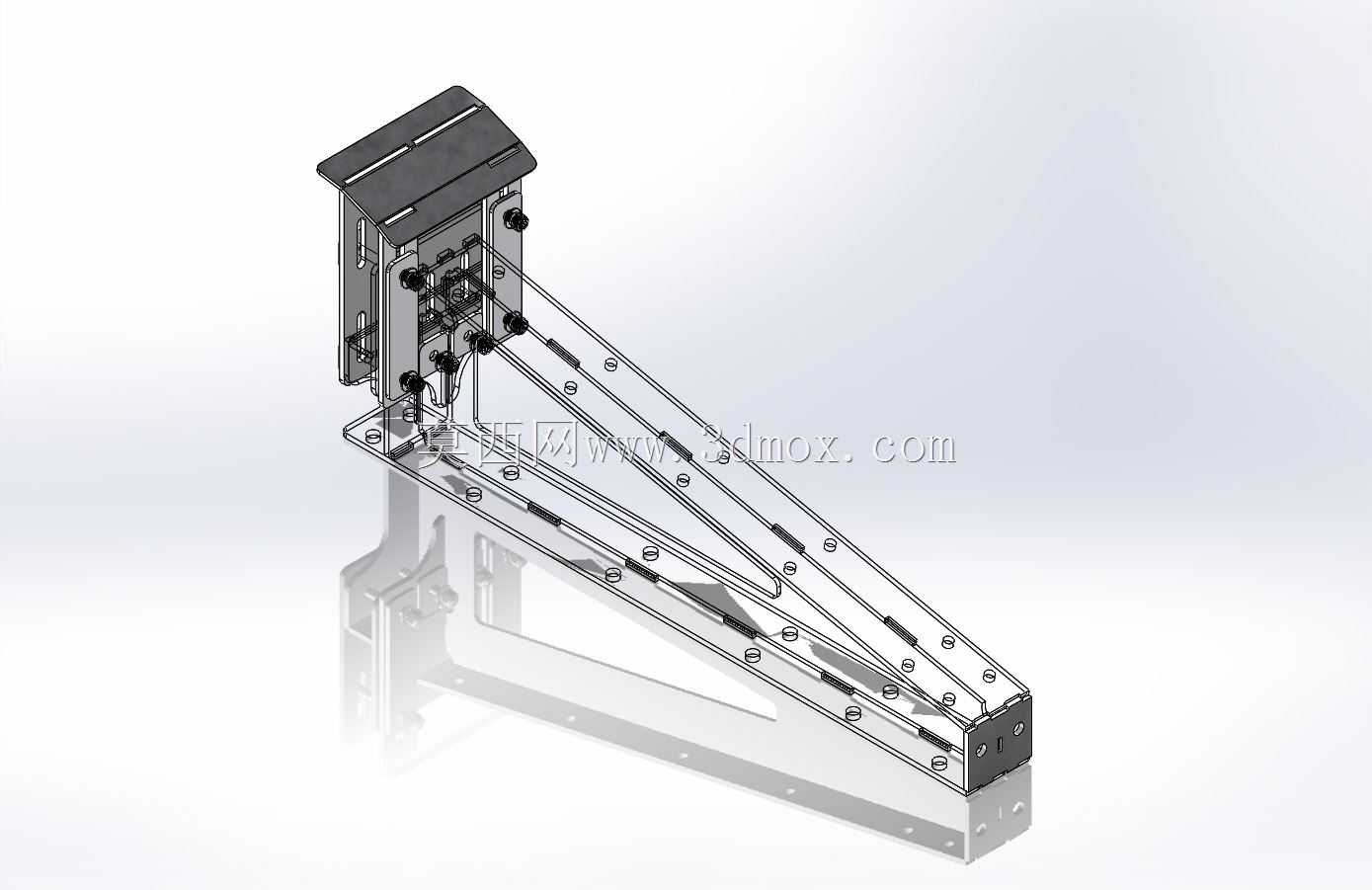

梳状排布工业安装支撑构件结构设计

　　在自动化生产线物料分流、线束规整排布、小型功能模组集成安装这类场景里，这类梳状支撑构件的使用频率一直不低，很多设计新人容易把它当成简单的钣金折弯件处理，实际落地时往往会出现安装对位不准、长期受力后梳齿变形、相邻安装位干涉的问题。做这个结构设计的时候，首先要明确它的核心使用边界：它不是大负载的承重支架，更多是承担多点位的规整定位、轻量承载功能，常见的应用场景包括电气柜内部的线束分线支撑、输送线侧部的检测传感器安装基座、小型气动元件的排布固定座，还有部分轻工设备里的导料分流托架，不同场景下对梳齿的间距、厚度、根部圆角的要求差异很大。

　　从结构功能上看，梳状的多齿排布设计，核心是在有限的安装宽度内实现多个独立点位的固定，每个梳齿的端面都预留了标准安装孔位，孔位的同轴度、相邻齿的间距公差直接决定了后续安装配件的适配性，设计时特意在每个梳齿的根部做了圆弧过渡，避免直角应力集中导致的受力断裂，毕竟这类支架很多时候是用冷轧钢板冲压或者铝合金铣削成型，直角根部在长期受交变载荷的时候很容易出现裂纹，尤其是在有设备振动的工况下，应力集中的缺陷会被快速放大。

　　安装边界的考量是这类结构设计的重点，底座部分的安装孔采用了长圆孔与圆孔组合的设计，长圆孔预留了安装时的调节余量，避免因为机架安装面的孔位加工误差导致无法装配，底座的厚度比梳齿部分厚2毫米左右，保证整个构件和安装面贴合时的刚性，不会因为锁紧螺丝的拉力导致底座变形。梳齿的伸出长度是根据常规安装配件的尺寸确定的，既保证安装螺丝有足够的操作空间，又不会因为伸出过长导致梳齿在受力时出现过大的挠度，每个梳齿的侧边都做了0.5毫米的倒角，一方面是去除加工毛刺避免安装时划伤操作人员或者线束外皮，另一方面也能在安装配件时起到导向作用，不用反复对位就能把配件滑到安装位。

　　设计过程中也考虑了不同工况的适配性，如果是用于电气柜内线束支撑的场景，梳齿的边缘会做钝化处理，不会割伤线缆绝缘层；如果是用于传感器安装的场景，每个梳齿的安装面都做了铣平处理，保证传感器安装后的检测面垂直度符合要求，不会因为安装面倾斜导致检测距离出现偏差。整个构件的外形没有多余的突出结构，所有棱角都做了倒钝处理，安装后不会和周边的运动部件产生干涉，相邻梳齿之间的槽宽是根据常用安装配件的安装座宽度确定的，预留了0.2毫米的间隙，既不会因为间隙过大导致配件安装后晃动，也不会因为间隙过小导致配件无法卡入。

　　很多人在做这类结构的时候会忽略梳齿的受力校核，其实每个梳齿相当于一个悬臂梁，在设计时根据材料的屈服强度，核算了每个齿端能承受的最大垂直载荷，确保在额定负载下，齿端的变形量不超过0.1毫米，不会因为变形导致安装的配件出现位置偏移。底座和安装面的接触面积也做了优化，没有做整面贴合，而是在底座的两端和中间位置设计了三个贴合凸台，这样即使安装面存在少量的平面度误差，也能保证支架安装后保持水平，不会因为安装面不平导致整个支架出现倾斜，影响后续配件的安装精度。另外，整个结构没有设计复杂的曲面，不管是采用钣金冲压、型材铣削还是3D打印都能快速加工成型，加工工艺性好，不需要特殊的刀具或者工装就能完成生产，适合批量配套使用。
