定制款自行车前叉三维结构设计

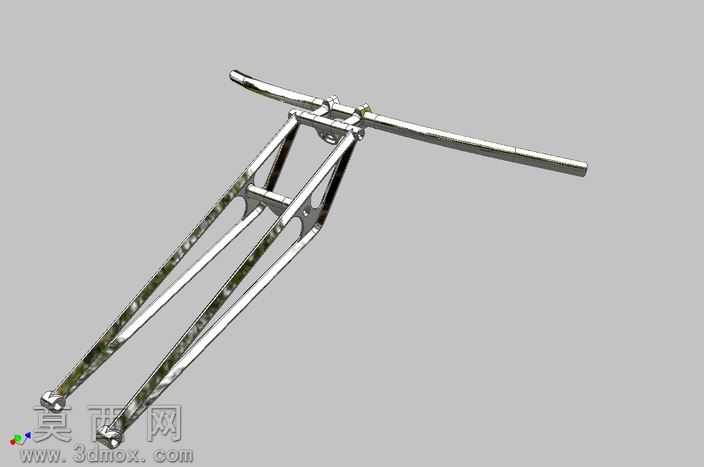

该作品为定制化自行车前叉的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先确定前叉与车把、前轮花鼓的装配基准，再逐步细化各部分结构特征。模型完整还原了定制前叉的整体形态，包含与车把横管连接的上肩安装位、平行排布的两支叉腿、底端的花鼓安装叉脚，以及叉腿之间的加强连接结构，所有装配孔位、连接端面的尺寸均按照自行车零部件通用装配规范设定，可直接用于后续的结构验证与加工出图。材质设定上，针对叉腿部分模拟了高强度金属管材的拉丝金属质感，上肩与叉脚的连接部位还原了金属锻造件的哑光金属肌理，车把横管部分赋予了抛光金属的亮面材质，渲染阶段采用均匀的环境漫反射光源，搭配浅灰色纯色背景，清晰呈现出前叉的结构轮廓与各部分的衔接关系，无多余光影干扰结构观察。结构设计上，该定制前叉在常规通勤车前叉的基础上优化了叉腿的受力角度，两支叉腿采用非等径的渐变管材设计，靠近上肩的部位管径更大以提升转向受力时的结构强度，靠近叉脚的位置适当收窄管径以减轻整体重量，叉腿之间增设的横向加强筋可有效避免骑行过程中叉腿出现侧向形变，上肩位置的车把安装座预留了标准口径的把立锁紧槽，可适配多数常规规格的自行车把立，叉脚位置的花鼓安装槽设置了标准的快拆兼容开口，无需额外改装即可适配常规山地车、通勤车的前轮花鼓组件。建模过程中对所有尖锐边角都做了圆角过渡处理，既还原了实际金属管件加工后的倒角工艺，也避免了模型在后续工程分析时出现应力集中的计算误差，各零件之间的装配间隙严格控制在五金加工的合理公差范围内，既保证虚拟装配时无干涉问题，也能为后续的实物加工提供准确的尺寸参考。
