九十度转角电缆桥架布线托盘结构

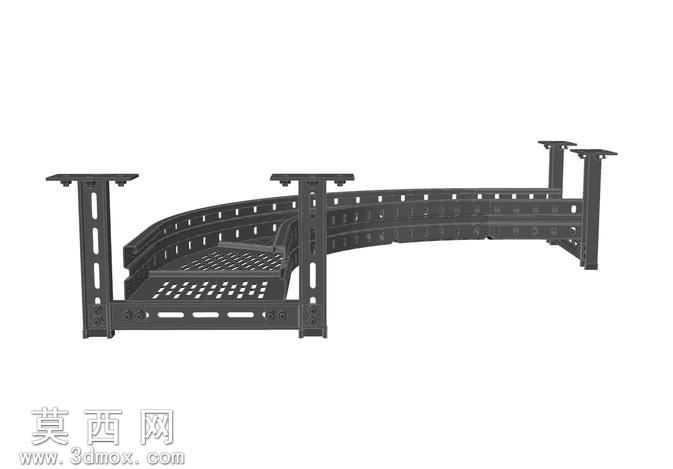

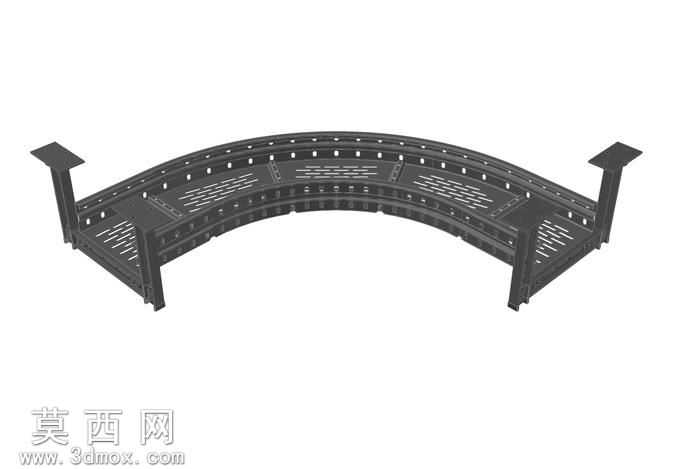

本模型为九十度转角式电缆托盘布线系统，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循电缆桥架行业通用尺寸规范，对每一处安装结构、连接点位做了等比例还原。模型主体采用弯弧式桥架主体设计，桥架底板设置均匀排布的镂空散热孔，既能够减轻整体构件重量，也可以为敷设在内的电缆提供充足的散热空间，避免线缆长时间运行积热引发安全隐患。桥架两侧设置带多组安装孔的立式支撑立柱，立柱上的长圆孔与圆孔组合设计，可适配不同安装高度的连接需求，支持吊装、托装等多种现场安装方式，相邻桥架段可通过立柱上的孔位使用标准紧固件完成快速拼接，无需额外现场打孔加工。弯弧段的内侧与外侧侧板做了等距加强筋设计，提升整体结构的抗形变能力，即使在大跨度敷设场景下也能保持结构稳定性，不会因线缆自重出现弯折变形。建模阶段对各部件的装配间隙做了精准设置，所有连接结构均符合实际生产装配公差要求，可直接用于生产指导、施工方案模拟演示。材质设置上主体采用静电喷涂冷轧钢板材质参数，还原了工业桥架表面哑光磨砂的质感，渲染阶段采用均匀工业场景布光，清晰展现各部分结构细节，包括孔位排布、弯弧曲率、支撑结构的连接关系，可直观呈现该转角托盘在整体布线系统中的衔接作用，能够实现水平方向九十度的线缆转向敷设，适配机房、厂房、综合管廊等多种场景的电缆布线需求，帮助施工方提前规划布线路径，核对安装空间，减少现场施工的错配问题。
