多地形适配摇臂轮式行走机构设计

项目分类:转向架 发布时间:2022-01-13 ID:503603
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计
  • 多地形适配摇臂轮式行走机构设计

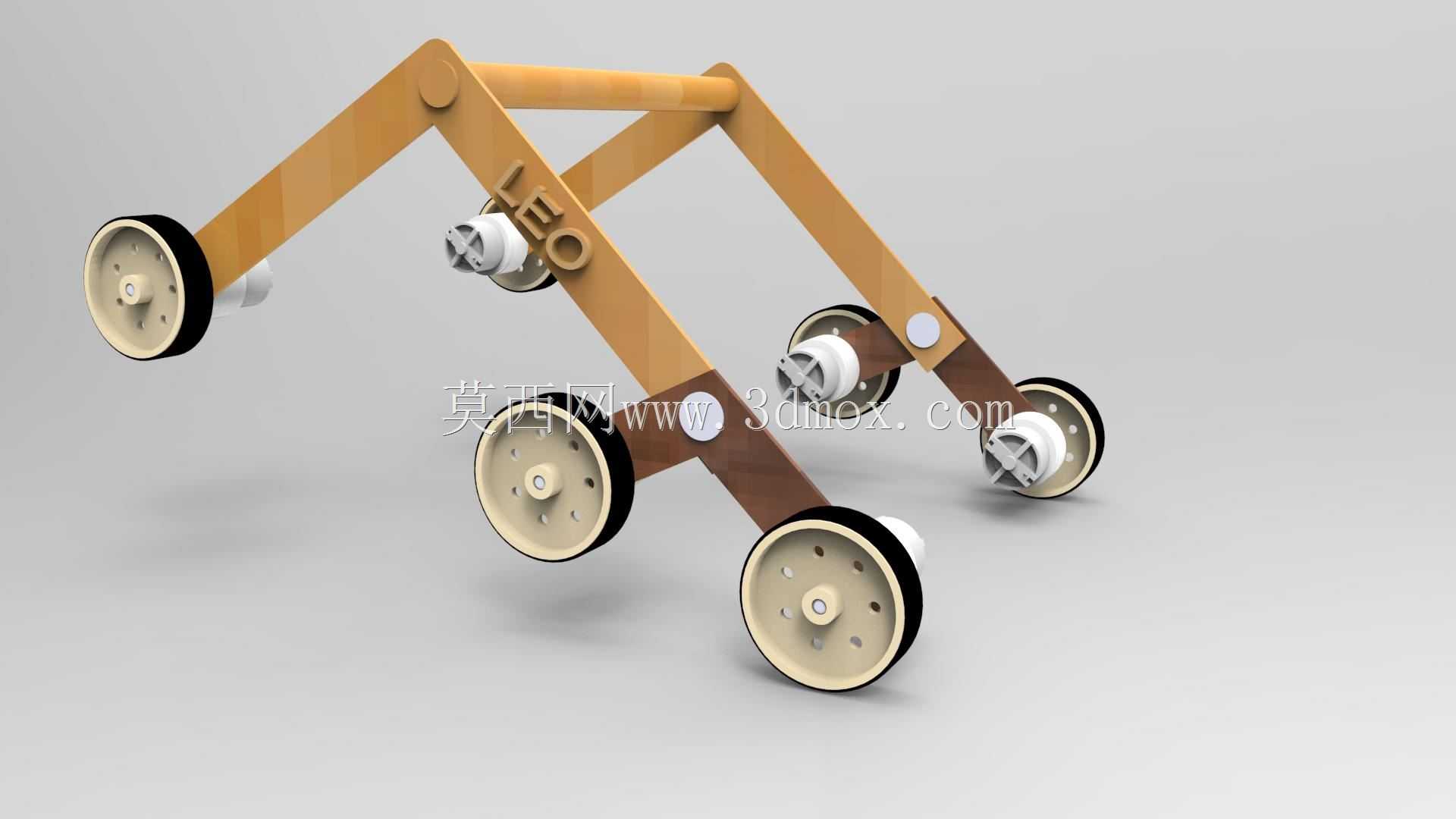

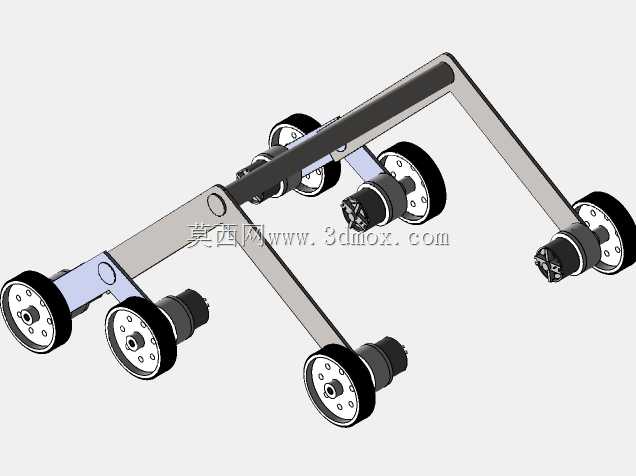

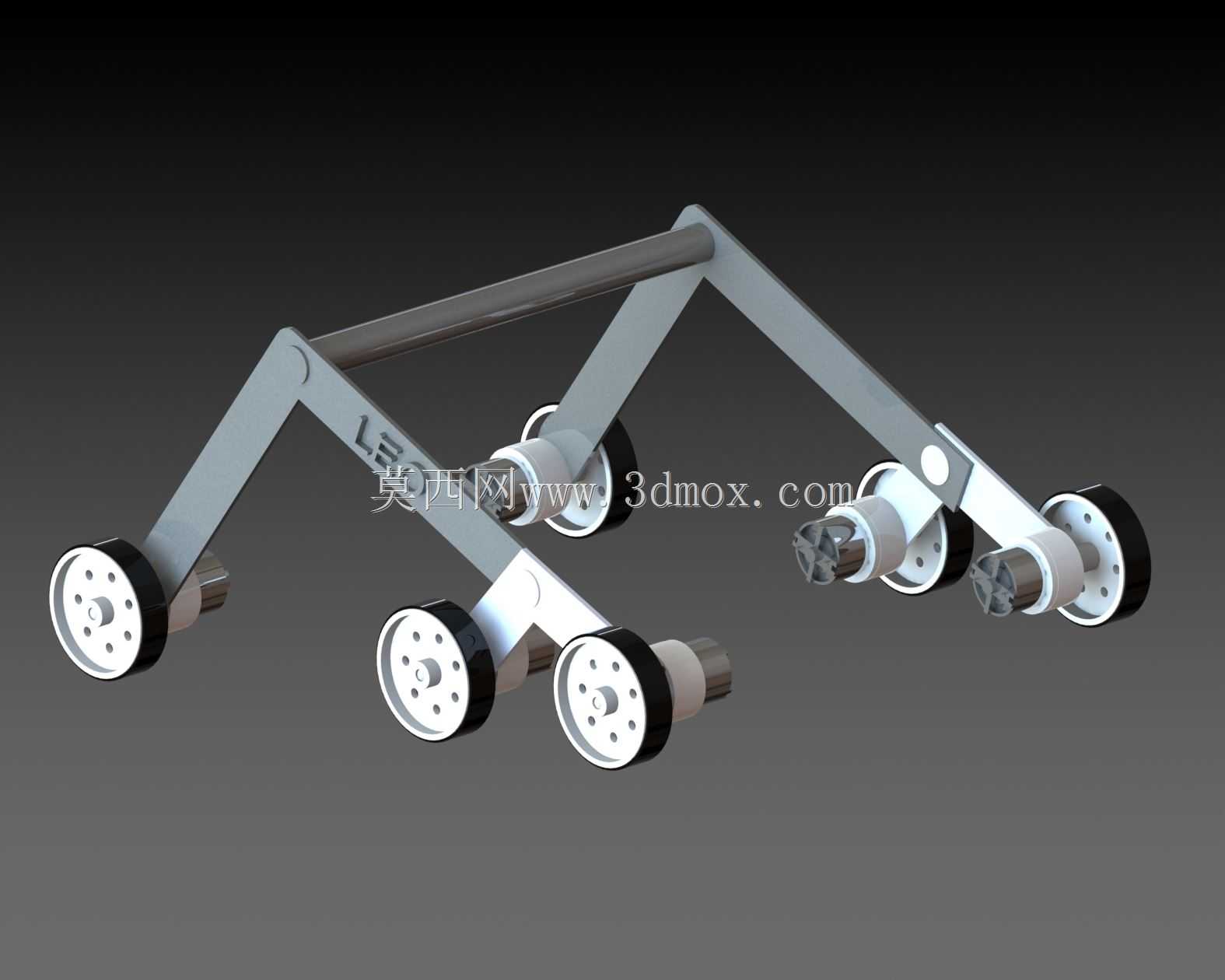

  这套摇臂轮式行走结构的设计初衷,是解决常规轮式移动载体在非铺装路面、起伏障碍路段的通过性短板,常见于户外探测作业小型载体、复杂地形巡检设备、特种短途运输小型载具的行走系统选型参考。从结构布局来看,整体采用多段铰接摇臂的构型,每段摇臂通过销轴实现相对转动,摇臂分段处设置有限位结构,避免摆角超出设计阈值导致结构卡滞或部件干涉。行走轮采用小直径宽轮缘的设计,轮缘外侧包覆有柔性缓冲层,在接触碎石、凸起路面时可以通过自身形变吸收部分冲击,同时降低轮体卡入路面缝隙的概率,六个行走轮分别布置在不同摇臂的末端,在静态放置时可以保证至少四个轮体与地面接触,提升静止状态的稳定性,在动态越障时,摇臂会随着地形起伏自适应摆动,让各个轮体始终保持贴附地面的状态,不会出现常规刚性底盘轮体悬空打滑的问题。

  从功能特性上看,这套结构没有配置额外的主动悬架动力,完全依靠摇臂的铰接自由度和结构自重实现地形自适应,不需要额外的控制单元介入,结构可靠性更高,后期维护成本更低,适合在无人工干预的户外场景下长时间作业。摇臂主体采用轻量化的板材拼接构型,在保证结构刚度的前提下降低整体自重,铰接位置的销轴采用耐磨材质,配合间隙配合的装配公差,既保证转动灵活性,又不会出现旷量过大导致的行走轨迹偏移。轮体与摇臂的连接位置设置有转动轴承,轮体可以独立绕自身轴转动,转向动作通过摇臂整体的摆角配合实现,不需要额外设置转向拉杆结构,进一步简化了整体结构的复杂度。

  在安装边界方面,这套行走机构的上部预留有统一的载具安装平面,平面上设置有标准的安装孔位,可以直接搭载设备舱、储物平台或者作业功能模块,安装平面的高度会随着摇臂摆动在小范围内浮动,浮动行程经过设计校核,不会影响上部搭载设备的正常工作。整体结构的横向宽度控制在常规小型载具的通行尺寸范围内,可以顺利通过狭窄的林间小道、施工便道等场景,纵向的摇臂展开长度在越障时可以自适应调整,最大越障高度可以达到轮体直径的1.2倍,能够轻松跨过路面的碎石、浅沟、台阶类障碍。在设计过程中,对摇臂的铰接点位置做了多轮迭代优化,通过调整各段摇臂的长度比例和铰接点位置,保证在上下坡时整体重心始终落在轮体的支撑多边形范围内,避免出现倾翻风险,同时对轮体的布置间距做了校核,在跨越沟壑时不会出现轮体卡入沟内的情况。

  从实际应用场景来看,这类摇臂行走结构可以适配多种非结构化地形,包括野外勘探的崎岖路面、厂区内的不平整硬化路面、灾后救援的废墟通行路段等,相比履带式行走结构,它的行走阻力更小,在平整路面的行进效率更高,同时噪音更低,不会对作业周边环境造成干扰;相比常规的刚性底盘轮式结构,它的地形适应能力更强,不需要针对路面做提前平整处理,降低了作业前的准备工作量。在结构细节上,摇臂上的标识区域可以根据搭载需求集成传感器安装位,用来布置路况检测、姿态感知的相关元件,铰接位置预留有润滑注油孔,可以在定期维护时快速加注润滑脂,延长铰接结构的使用寿命,轮体的快拆结构设计可以在轮体磨损后快速更换,不需要拆解整个摇臂结构,降低现场维护的难度。
