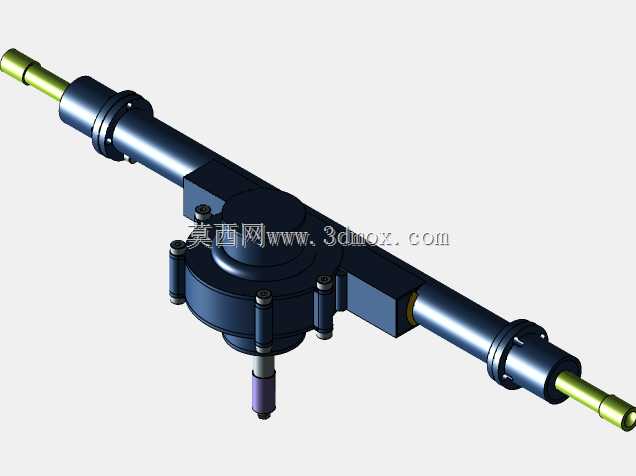

圆柱齿轮式学生车转向齿条系统结构

　　在小型非道路学生代步车辆的转向系统开发中，齿轮齿条式转向结构因传动效率高、转向响应直接、结构紧凑的特点，一直是小轴距车型转向方案的首选，这套采用圆柱齿轮传动的转向齿条系统，正是针对学生用车的使用场景做了针对性的结构优化，适配低载荷、高转向频次、安装空间局促的小型代步车底盘布局。从实际装车场景来看，这套转向齿条系统主要布置在车辆前桥后方的底盘横梁位置，两端通过拉杆球头连接前轮转向节，中间的齿轮输入轴通过转向万向节与方向盘转向柱相连，驾驶员转动方向盘的扭矩通过转向柱传递到圆柱齿轮，齿轮与齿条啮合将旋转运动转化为齿条的轴向直线运动，进而带动两侧拉杆推拉转向节，实现前轮的偏转完成转向动作。不同于乘用车上带助力的大载荷齿条结构，

　　这套系统针对学生用车的低载荷特性，简化了多余的助力安装接口，整体壳体采用一体化铸造成型，既保证了齿轮齿条啮合腔的密封性能，也减少了分体式壳体的连接螺栓数量，降低装配复杂度的同时也减少了长期使用后的连接松动风险。设计过程中，圆柱齿轮的齿形参数做了适配性调整，选用小模数渐开线圆柱齿形，啮合间隙控制在0.1-0.2mm区间，既避免间隙过大导致的转向虚位，也防止间隙过小出现转向卡滞、低温下润滑脂粘度升高导致的转向沉重问题；齿条的行程根据学生车的最大转向角做了限位设计，齿条两端的金属限位衬套在达到最大转向角度时会与壳体端面接触，避免转向过度导致的拉杆与轮胎、底盘部件发生运动干涉。从安装边界来看，整套系统的壳体上预留了三个安装固定点，

　　分别位于齿轮腔两侧的杆体中部以及齿轮腔下方，固定点采用橡胶衬套压装结构，能够过滤行驶过程中路面传递到转向系统的细碎振动，避免方向盘出现麻手的问题，同时三个固定点的位置公差控制在±0.2mm以内，保证装车后齿条的轴向运动方向与前桥的平行度符合设计要求，避免出现转向卡滞、轮胎偏磨的问题。齿条两端的拉杆连接部位采用标准的锥面螺纹接口，能够适配通用型的转向拉杆球头，降低后期维护的配件采购难度，齿轮输入轴采用花键连接结构，与转向万向节的配合长度预留了15mm的调整余量，能够适配不同安装角度的转向柱布局，适配不同底盘高度的学生车型号。整套结构的运动件表面都做了硬化处理，齿条的啮合面经过高频淬火提升表面硬度，长期使用下的磨损量控制在极低水平，

　　壳体内部填充润滑脂后通过两端的防尘密封圈实现密封，能够阻挡日常使用中的灰尘、泥水进入啮合腔，延长结构的维护周期，针对学生用车的使用强度，这套结构的设计寿命能够覆盖整车的全使用周期，不需要中途拆解维护。在实际结构验证过程中，这套齿条系统的转向传动比设定为18:1，方向盘从最左到最右的转动圈数控制在3圈以内，既保证了低速转向时的轻便性，也避免转向过于灵敏导致的操控稳定性下降，适合驾驶经验不足的学生群体使用；齿条的杆体采用空心结构设计，在保证抗弯强度的前提下降低了整体重量，减少了前桥的簧下质量，对于提升小型车辆的行驶平顺性也有一定帮助。壳体的外形做了圆角过渡处理，没有尖锐的凸起结构，避免底盘安装过程中划伤线束、制动管路等周边部件，固定点的安装螺栓采用标准M10规格，通用的紧固件规格也方便装配线上的工具适配，提升装配效率。
