本田ACTIVA踏板车CVT传动性能测试台架

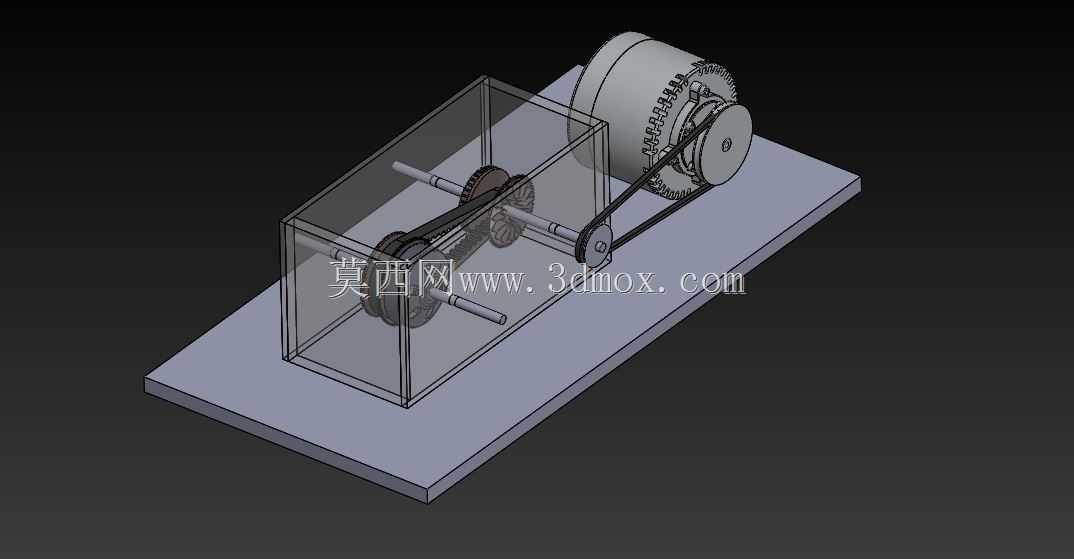

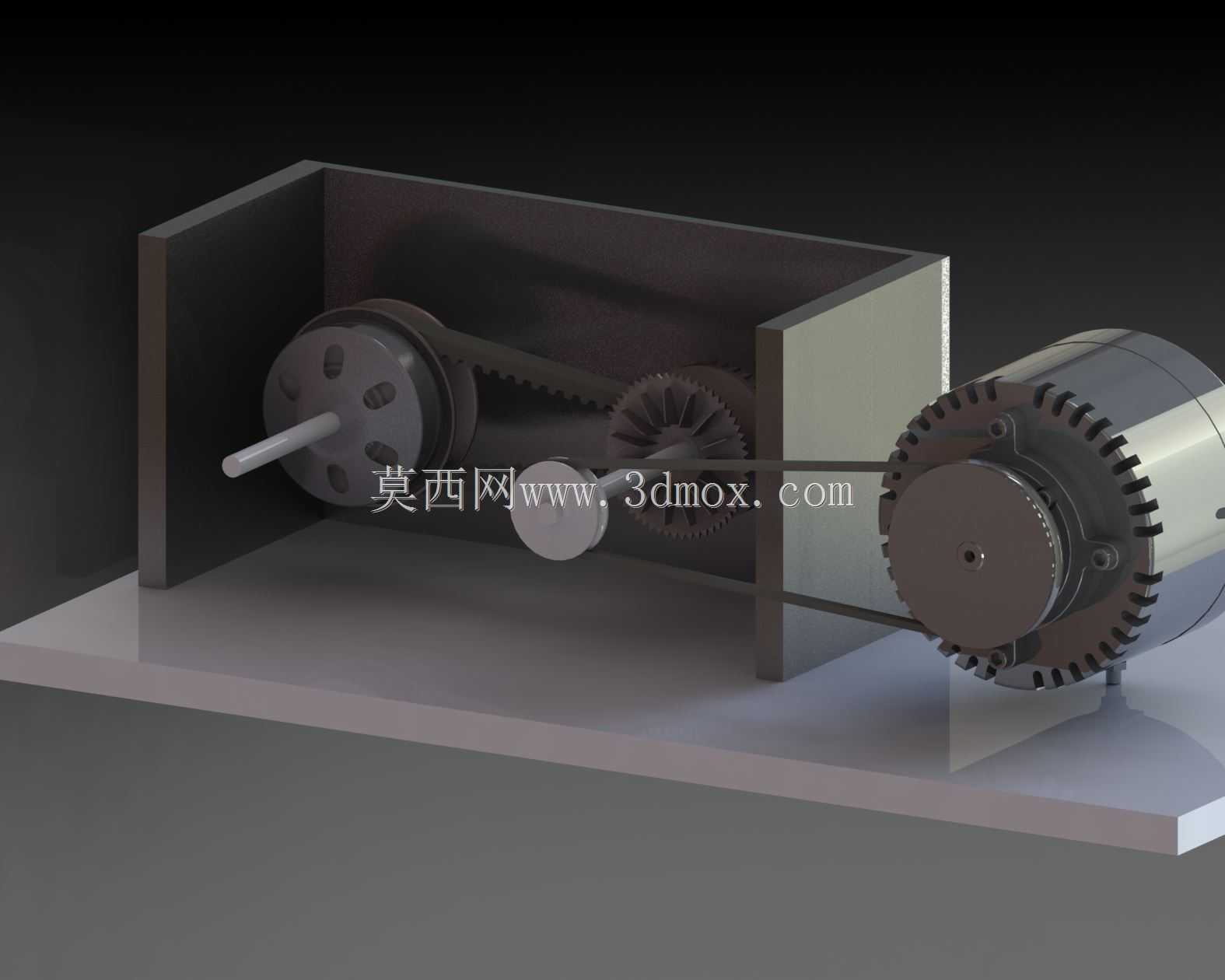

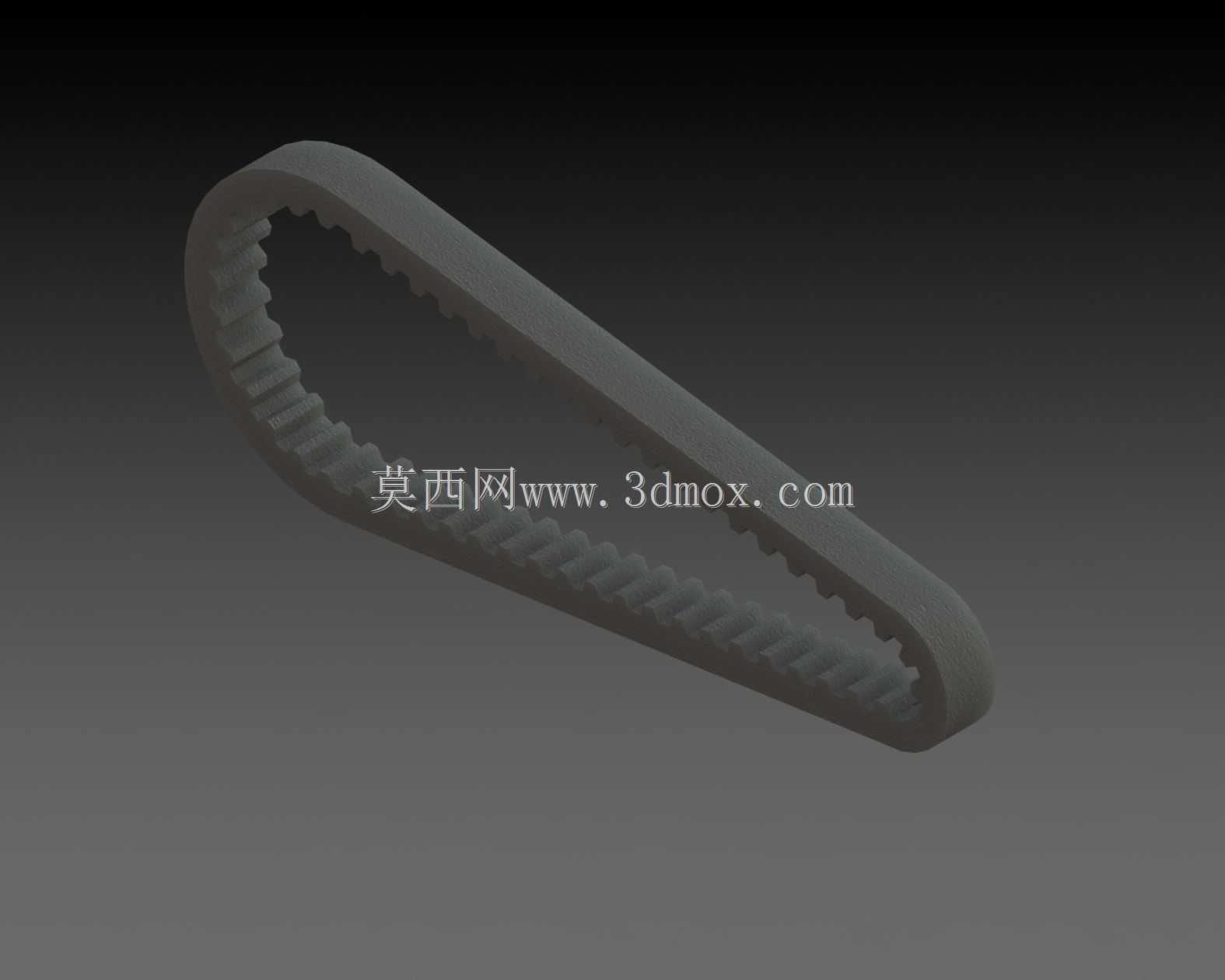

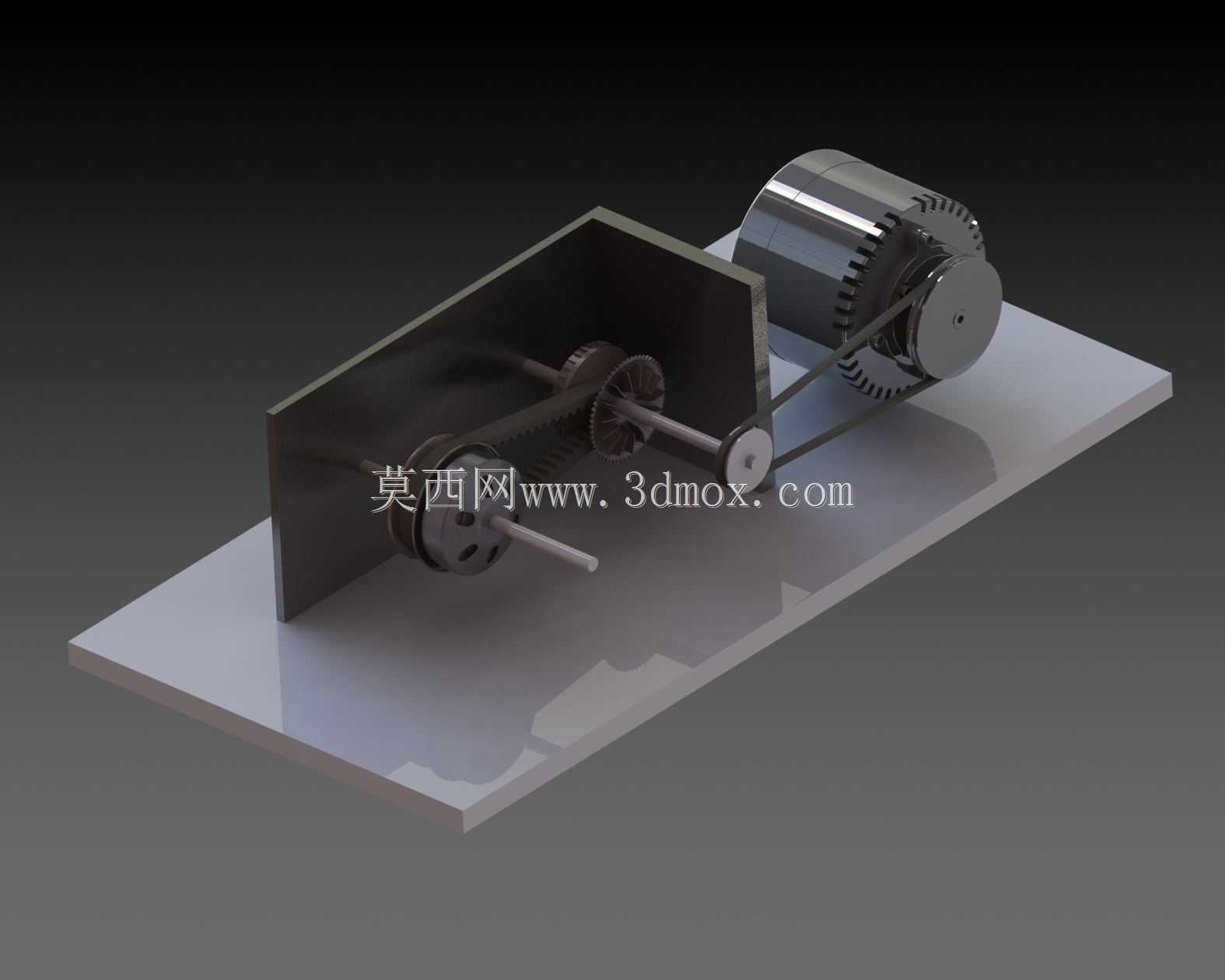

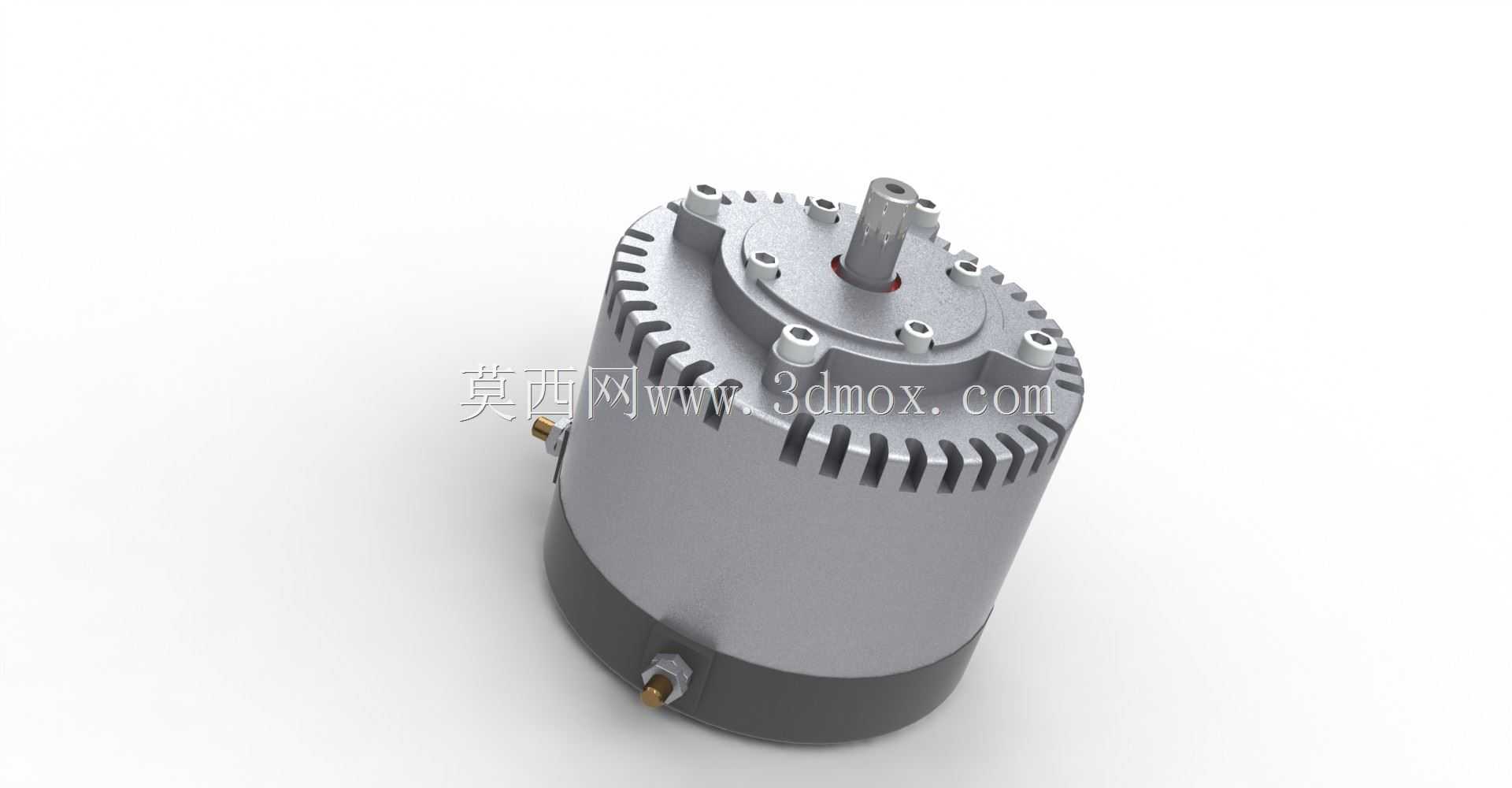

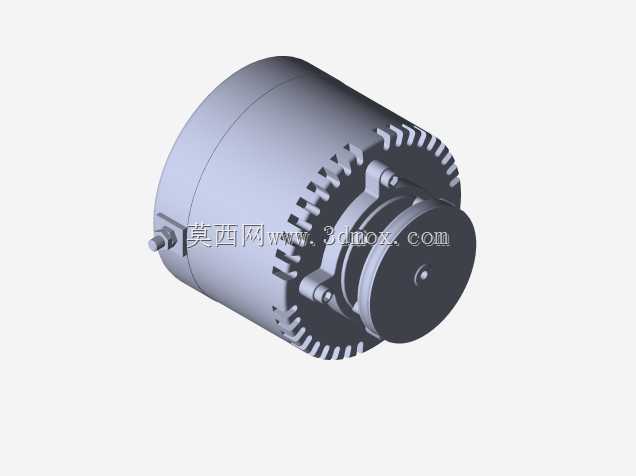

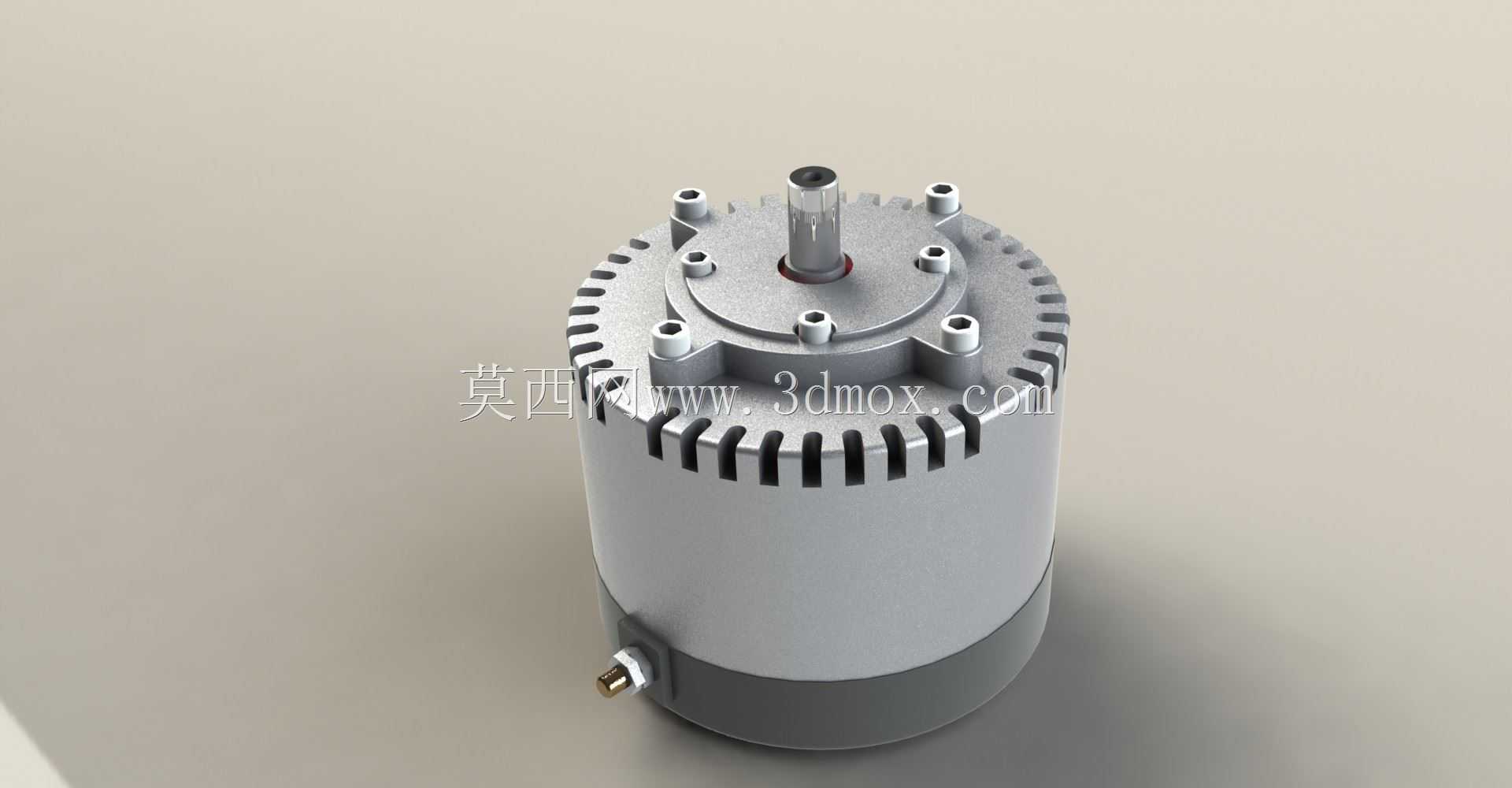

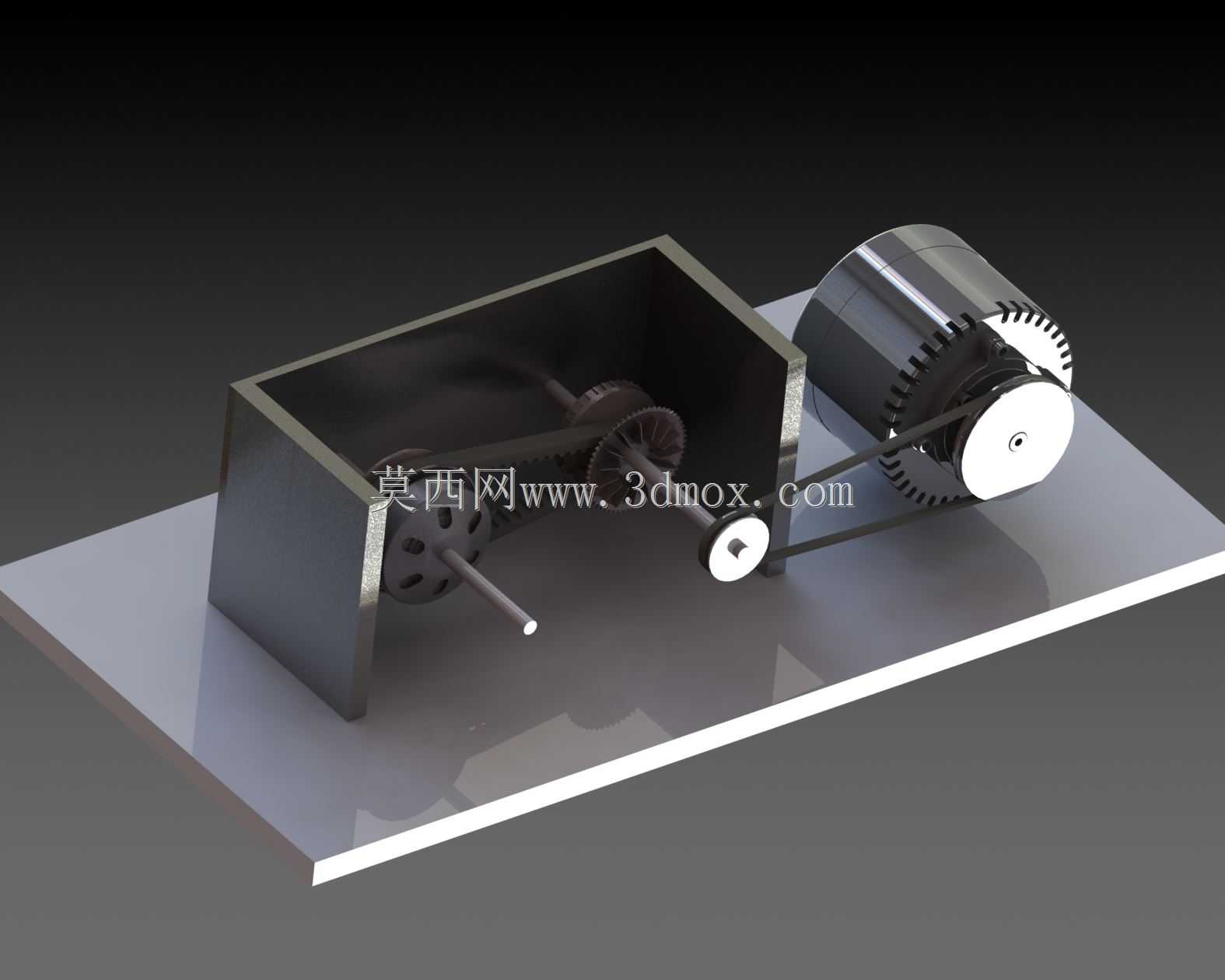

　　这套CVT测试结构针对本田ACTIVA踏板车型的无级变速传动系统搭建，核心用途是在脱离整车装配的台架环境下，完成CVT变速逻辑、传动效率、负载响应特性的验证工作，匹配可变直流电机作为动力输入源，可模拟不同发动机转速输出工况下的CVT变速表现，覆盖踏板车从怠速起步到中高速巡航的全工况传动特性测试需求。从结构布局来看，整套测试台采用平板式安装基座作为承载基准，所有功能部件均直接固定在基座平面上，安装边界清晰，基座预留的安装孔位可适配不同规格CVT总成的装夹需求，不需要额外制作过渡转接板即可完成快速装夹，适合实验室环境下的多轮次拆装测试作业。动力输入侧的可变直流电机通过支架固定在基座一端，电机输出轴与CVT主动轮轴之间通过同步带传递动力，

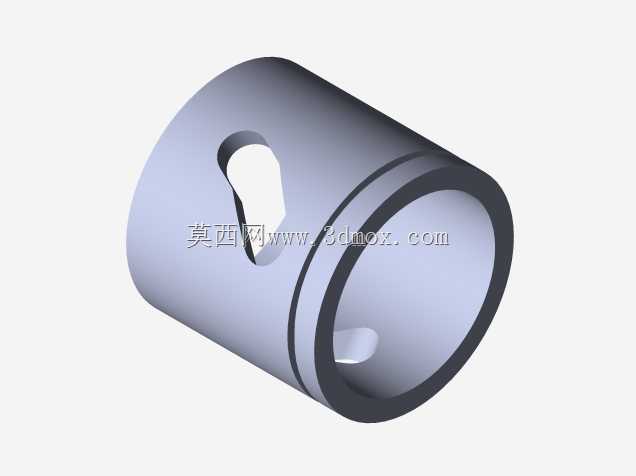

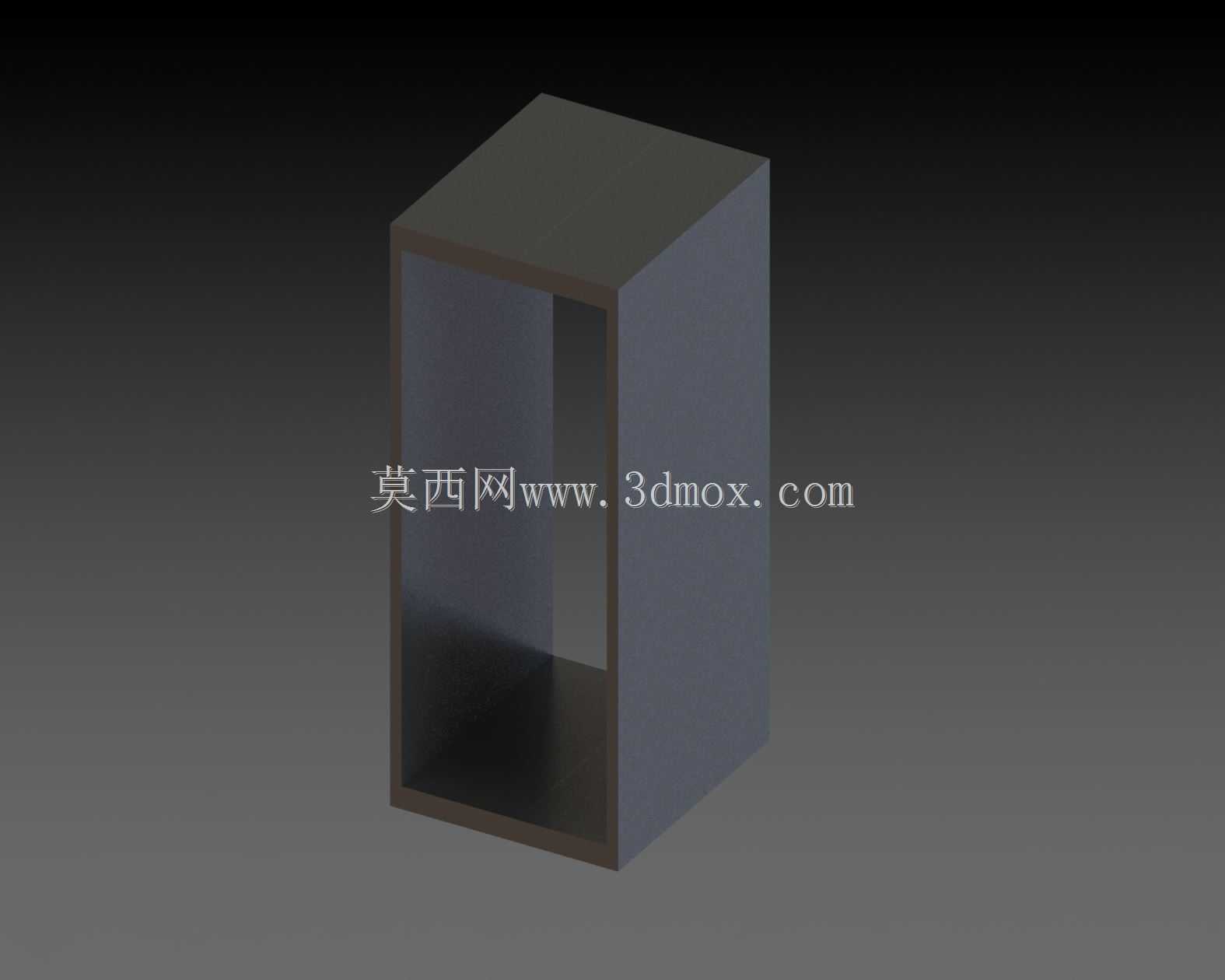

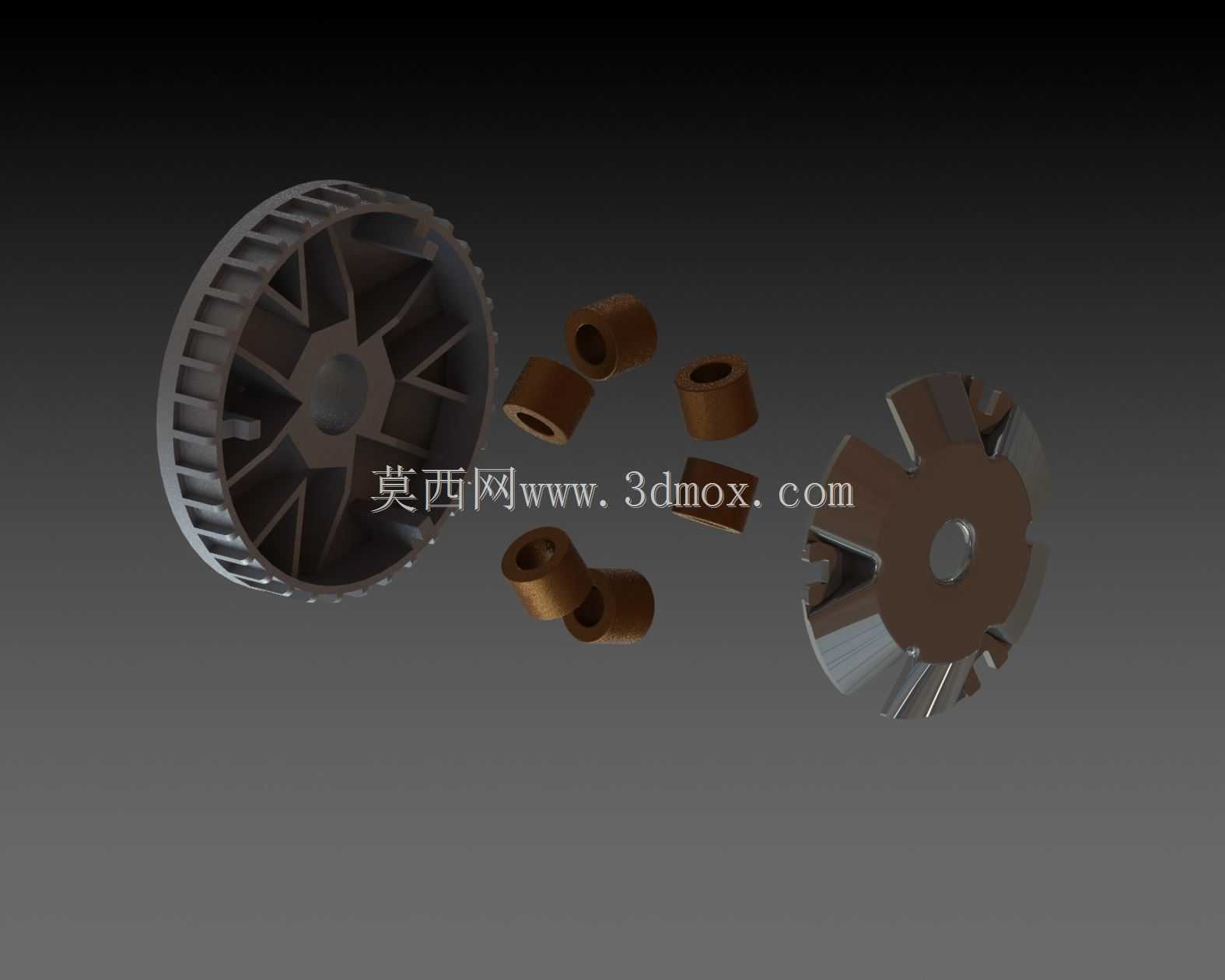

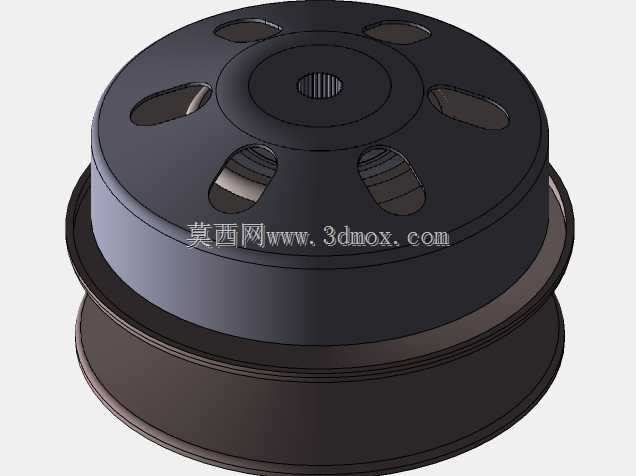

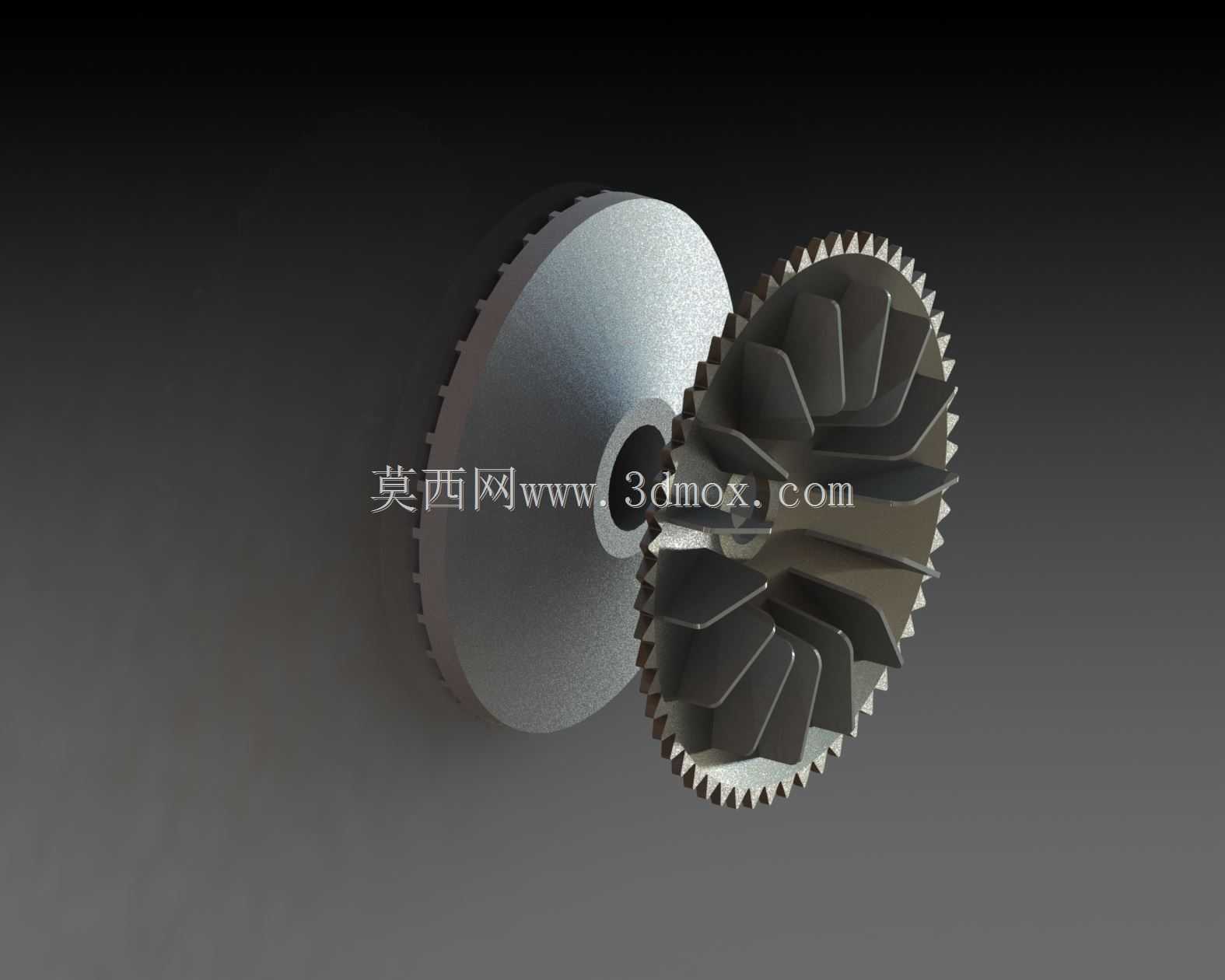

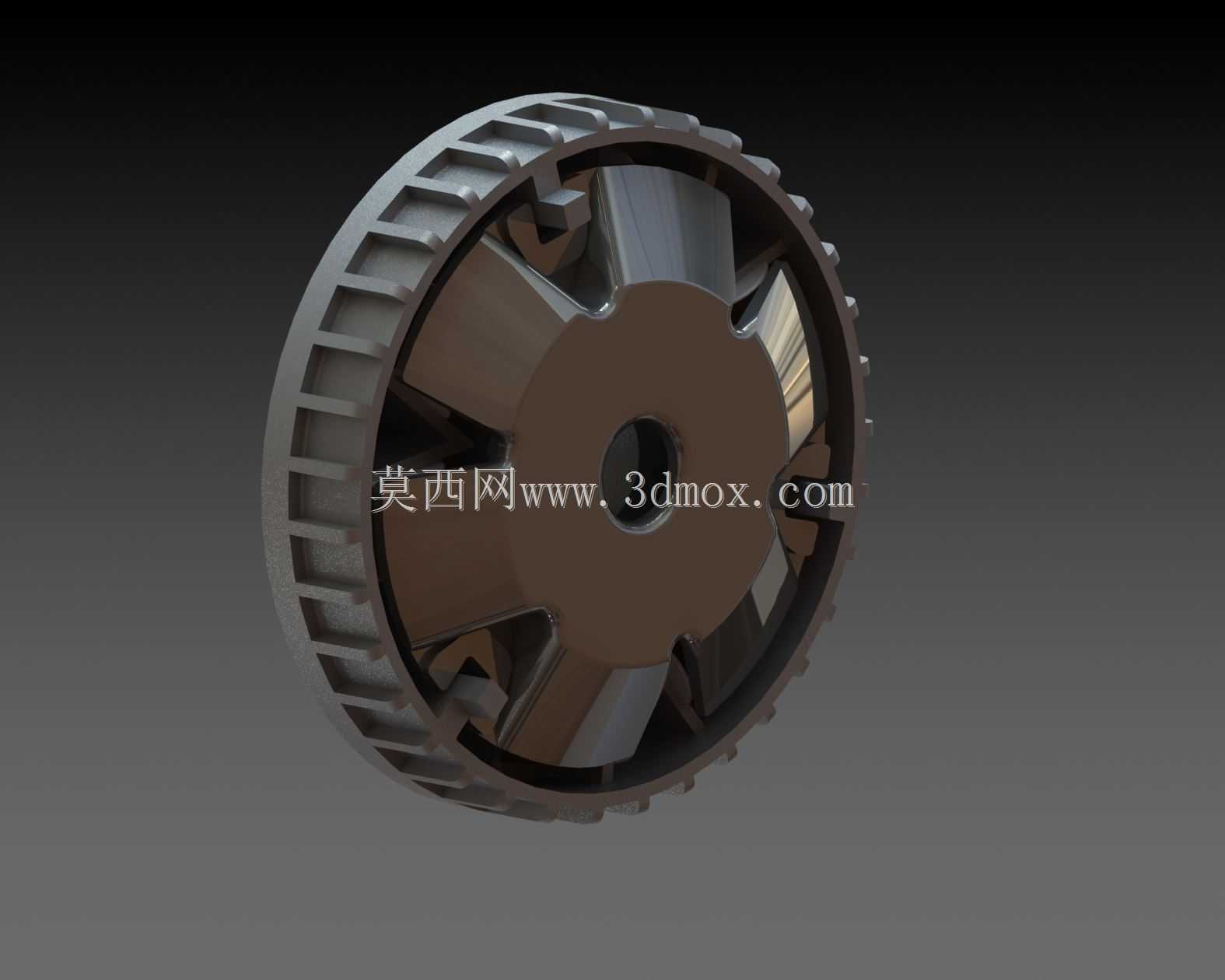

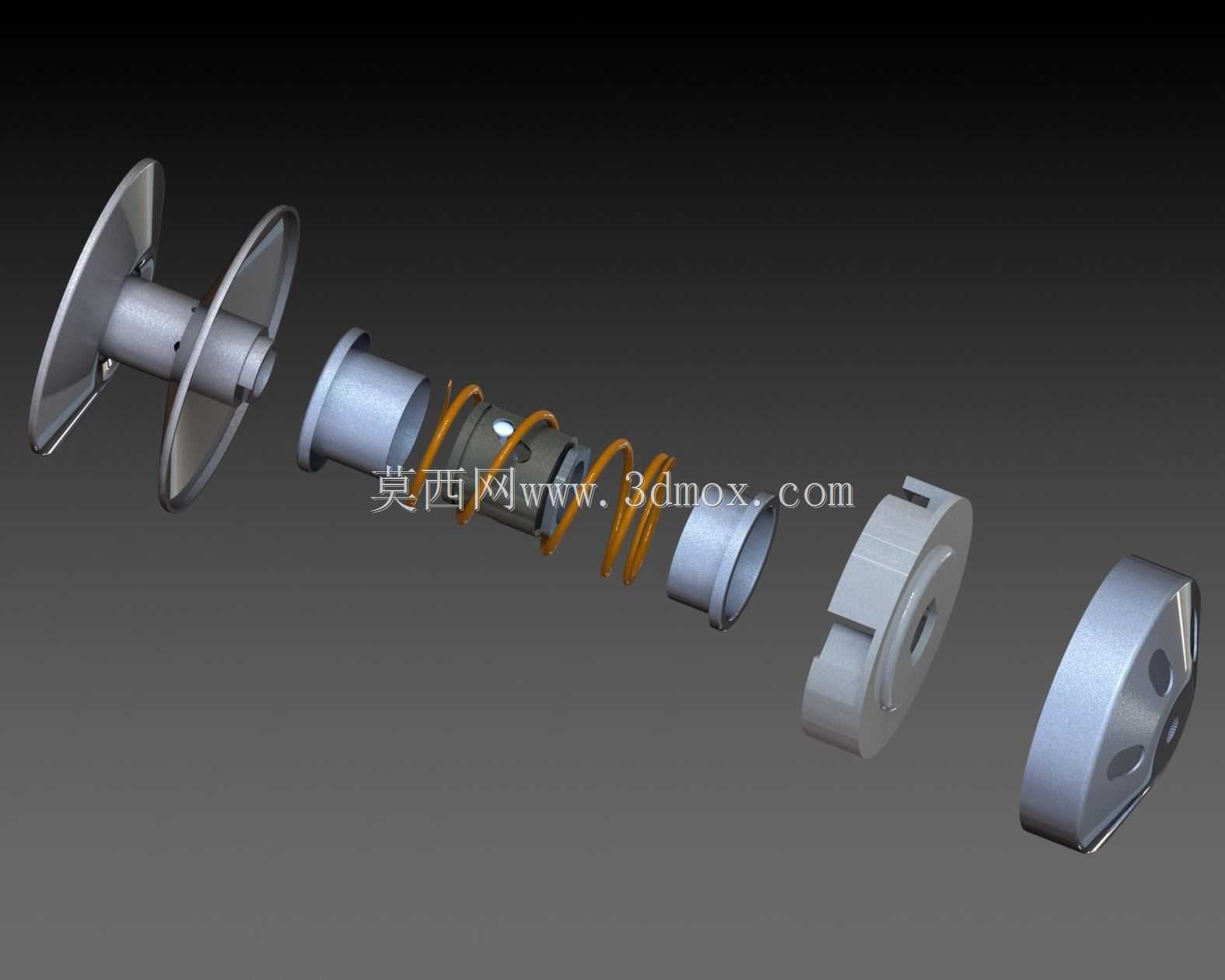

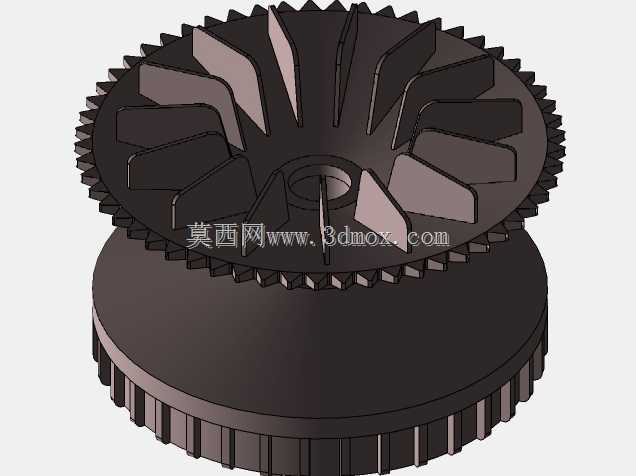

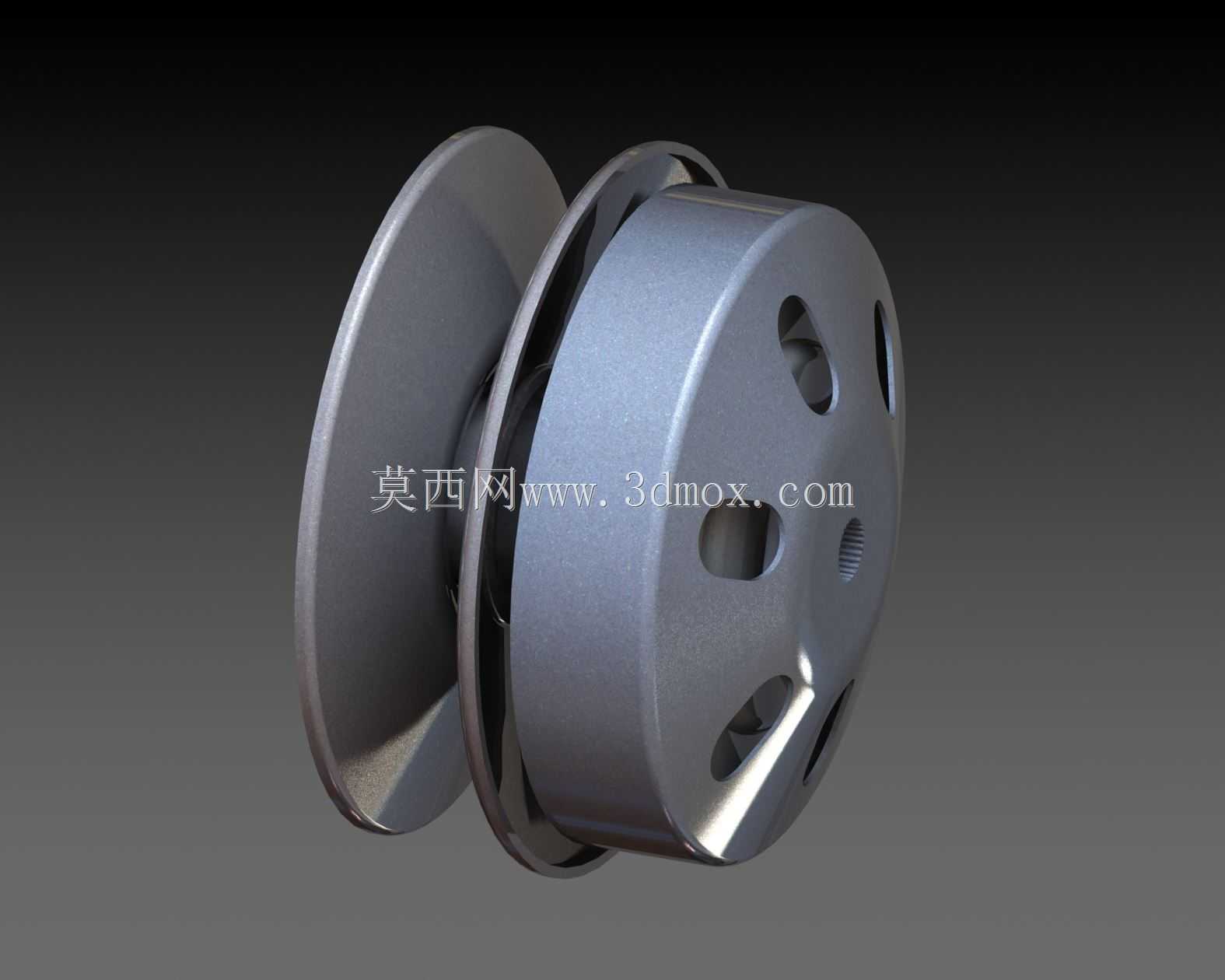

　　带传动的缓冲特性可避免电机启动瞬间的扭矩冲击对CVT内部摩擦副造成硬损伤，同时带传动的传动比恒定，可保证输入转速的测量精度不受传动环节干扰。CVT主体部分通过立式支撑板固定在基座中部，支撑板同时承担主动轮轴、从动轮轴的径向支撑作用，两根轴的平行度公差控制在0.05mm以内，可避免皮带偏磨导致的测试数据偏差。主动轮侧集成了离心式变速机构，随输入转速升高，主动轮动盘在离心滚子作用下向定盘靠近，逐步挤压传动皮带改变工作直径，从动轮侧则匹配扭矩凸轮机构，在负载变化时自动调整皮带张紧力与从动轮工作直径，实现全程无级变速，整套机构的运动逻辑完全还原实车装配状态，测试获取的变速曲线、传动效率数据可直接用于实车传动系统的匹配调校。在实际应用场景中，

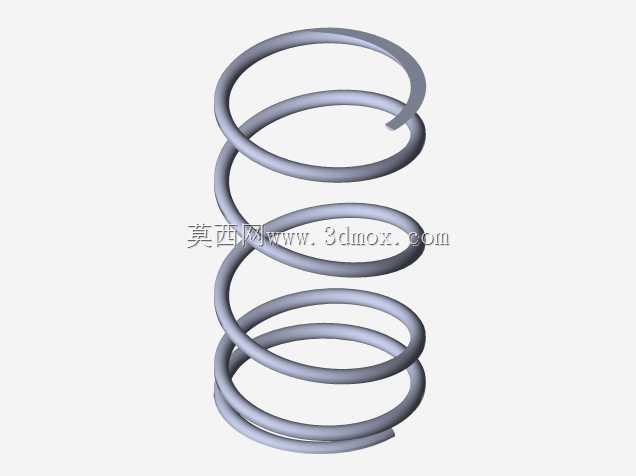

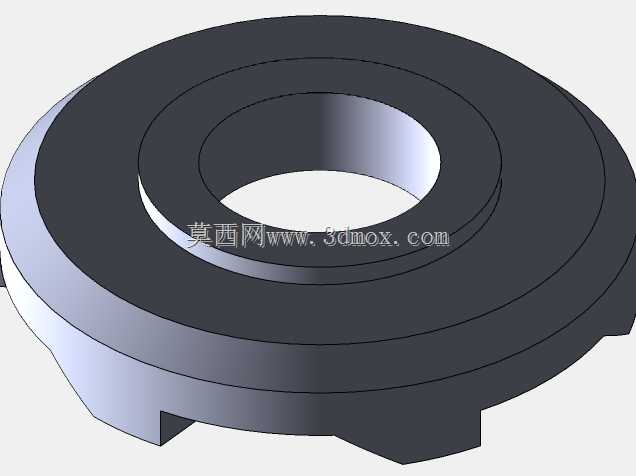

　　这类台架测试可替代部分整车道路测试环节，在台架上即可完成CVT弹簧刚度匹配、离心滚子重量选型、皮带张紧力标定等核心参数的验证工作，不需要反复拆装整车即可快速完成多组参数的对比测试，大幅缩短踏板车传动系统的开发周期。设计过程中重点考虑了测试操作的便利性，所有旋转部件的外侧预留了足够的传感器安装空间，可在主动轮、从动轮位置加装转速传感器、扭矩传感器，实时采集不同工况下的输入输出转速、传递扭矩数据，为传动效率计算提供精准的数据源；支撑板上的轴孔采用镶套式设计，长期测试出现磨损后可直接更换轴套，不需要整体更换支撑板，降低测试台的长期使用成本。整套台架的外形尺寸控制较为紧凑，长度方向不超过600mm，宽度方向不超过300mm，

　　可直接放置在常规实验工作台面上使用，不需要额外搭建大型测试基座，适配中小型研发实验室的场地条件。从结构细节来看，传动皮带的安装位置预留了10mm的调整间隙，可适配不同宽度规格的CVT皮带测试需求，电机安装位置设计了长条形调节孔，可通过调整电机固定位置改变同步带的张紧程度，避免同步带打滑影响输入动力的传递精度。从动轮轴的输出端向外延伸足够长度，可直接连接磁粉制动器等负载模拟装置，模拟整车行驶过程中的风阻、滚动阻力等不同负载工况，让测试环境更贴近真实骑行状态。这套测试结构的核心设计思路是在最小化台架体积的前提下，最大化还原实车CVT的工作环境，剔除整车上与传动测试无关的部件，减少无关变量对测试结果的干扰，让获取的每一组测试数据都能直接反映CVT本身的工作特性，避免车架振动、发动机运行抖动等外部因素影响测试精度。在日常测试作业中，这套台架可完成CVT皮带耐久性测试、不同温度环境下的变速特性测试、极限负载下的传动打滑阈值测试等多项测试内容，覆盖踏板车CVT开发过程中的大部分验证需求，相比直接在整车上开展测试，台架测试的可控性更强，可重复性更高，能够精准控制单一变量开展对照试验，帮助研发人员快速定位CVT传动过程中的问题点，比如特定转速下的传动抖动、变速过程中的动力衔接不畅等问题，都可以在台架上通过逐次调整部件参数找到最优解决方案。
