差速器壳体结构三维设计模型

　　差速器作为车辆传动系统的核心部件，其壳体承担着容纳差速齿轮、半轴齿轮、十字轴等内部构件，传递动力并保证两侧车轮差速转动的核心作用，该壳体的结构设计直接决定了差速器总成的装配精度、运行可靠性与使用寿命。从实际装车场景来看，这类差速器箱多用于前置后驱、四驱车型的驱动桥内部，也可适配部分工程车辆、农用机械的传动差速机构，工作过程中需要承受主减速器从动齿轮传递的扭矩冲击，同时要耐受车辆颠簸、急加减速带来的交变载荷，因此壳体的结构强度、安装定位精度都有严格的工程要求。

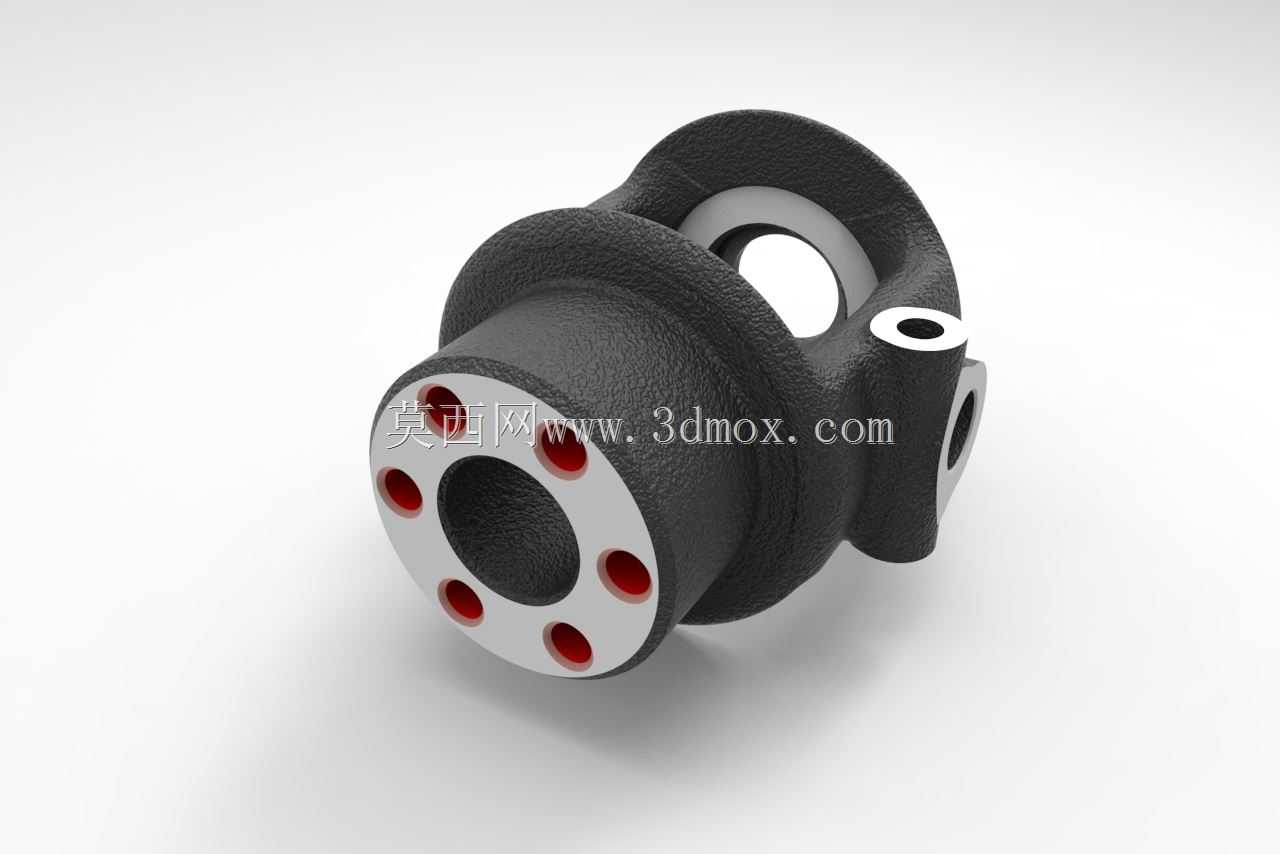

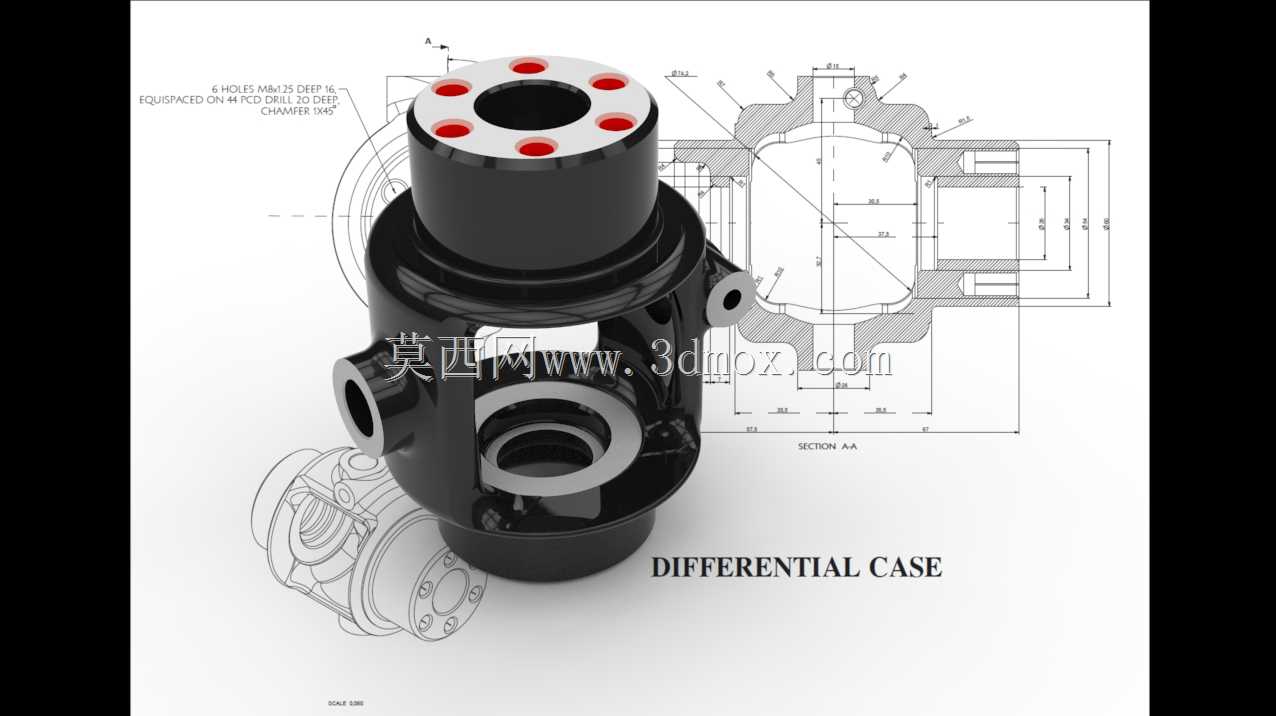

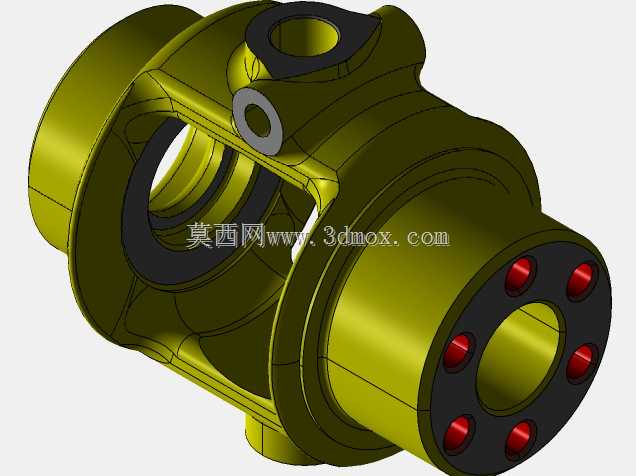

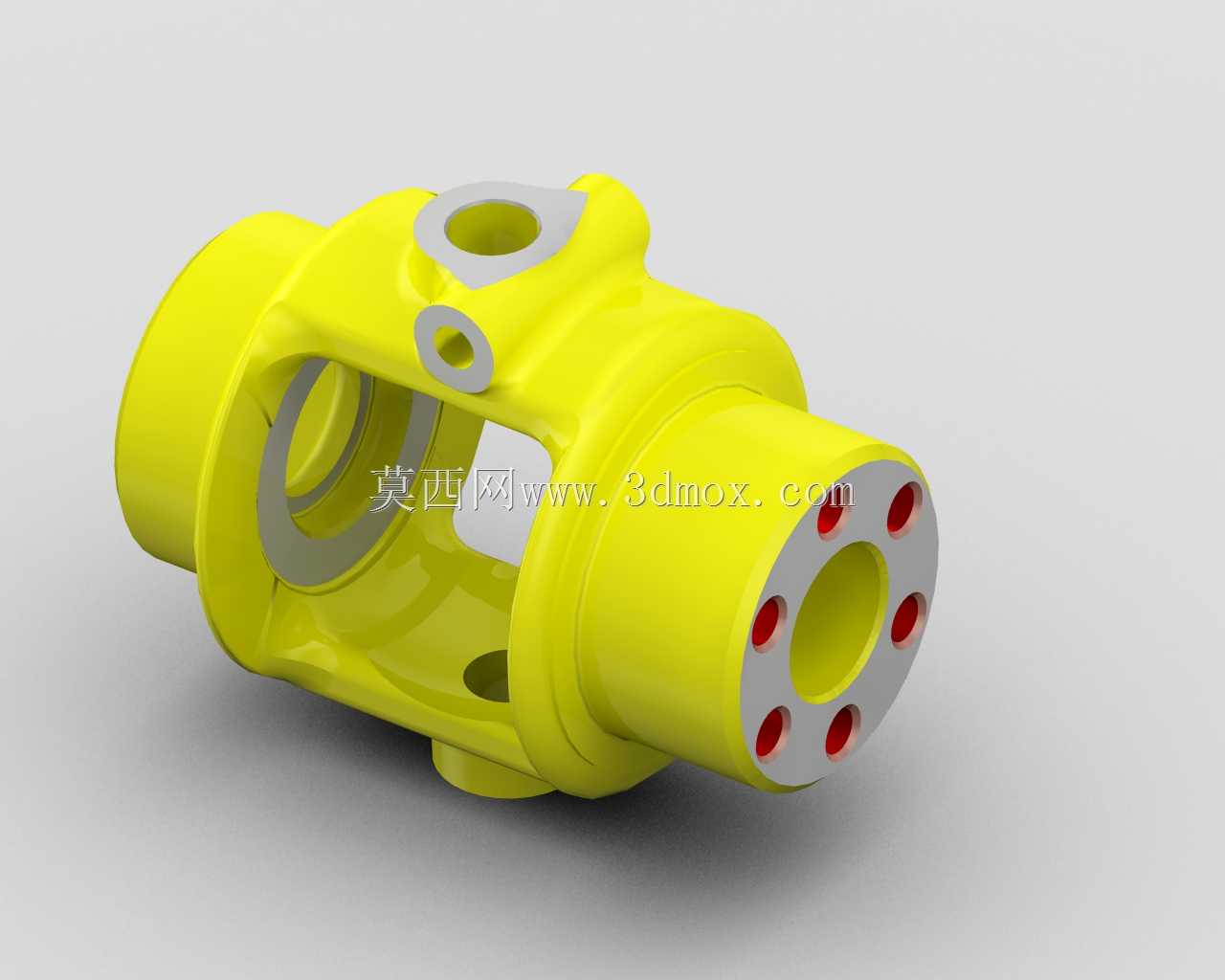

　　从设计思路上看，该壳体采用分体式承载结构，顶部设置带均布安装孔的法兰端面，用于和主减速器从动齿轮实现刚性连接，法兰面的6个安装孔采用环形等距排布，保证螺栓连接时受力均匀，避免传动过程中出现偏载松动。壳体中部为球形内腔，是差速齿轮组的安装容纳空间，内腔的轮廓尺寸完全匹配行星齿轮、半轴齿轮的转动包络，在保证齿轮运转无干涉的前提下，尽可能压缩壳体的整体体积，减少驱动桥的布置空间占用。壳体两侧设置同轴的半轴安装通孔，孔位的同轴度公差需要严格控制，保证半轴装入后运转顺畅，无卡滞偏磨问题；侧面预留的十字轴安装孔，用于穿装固定行星齿轮的十字轴，孔位与两侧半轴孔的垂直度直接影响行星齿轮的啮合间隙，是加工过程中的关键管控尺寸。

　　从安装边界来看，壳体的外部轮廓需要匹配驱动桥桥壳的内部安装空间，顶部法兰的螺栓孔位尺寸与主减从动齿轮的安装孔完全对应，两侧轴颈的尺寸适配差速器轴承的内圈规格，保证轴承压装后有合适的预紧量，避免运转过程中出现轴向窜动。壳体下部的轮廓做了避空设计，既可以减少运转过程中与桥壳内部的干涉，也能预留出润滑油的流动空间，保证差速器工作时齿轮啮合面能得到充分润滑，降低磨损。壳体上的各个安装凸台都做了加强筋过渡，在不额外增加壳体整体重量的前提下，提升了受力集中部位的结构强度，避免大扭矩传递时出现壳体开裂的问题。

　　在建模过程中，所有配合面的尺寸都严格按照机械设计公差要求设定，安装孔的位置度、配合面的平面度都符合实际加工的工艺要求，既可以作为差速器设计的参考模型，也能用于传动系统的装配干涉检查、运动仿真分析，帮助结构设计人员快速验证差速器总成的布置合理性，减少实物试制阶段的问题整改成本。
