多工位连续辊压成型辊形设备结构

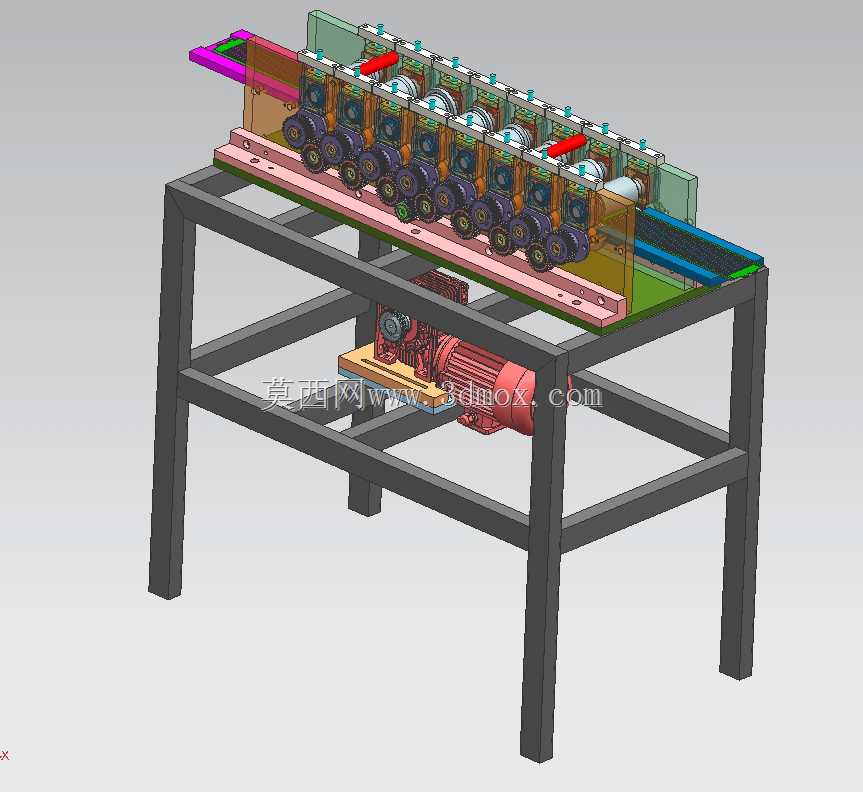

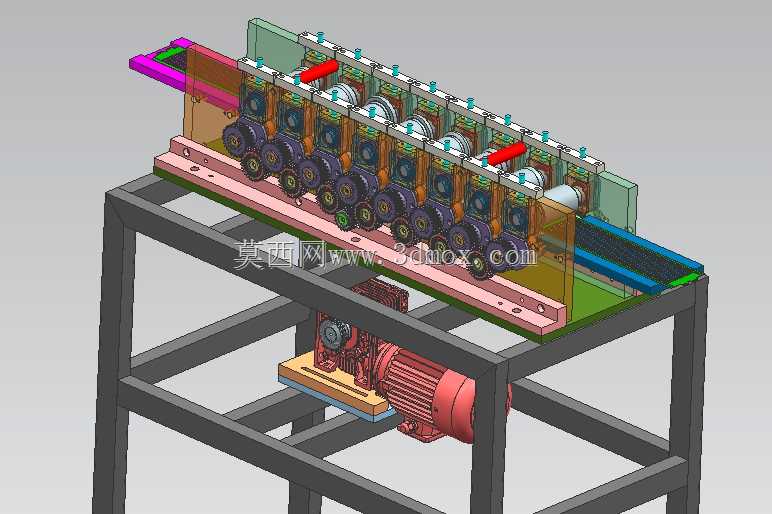

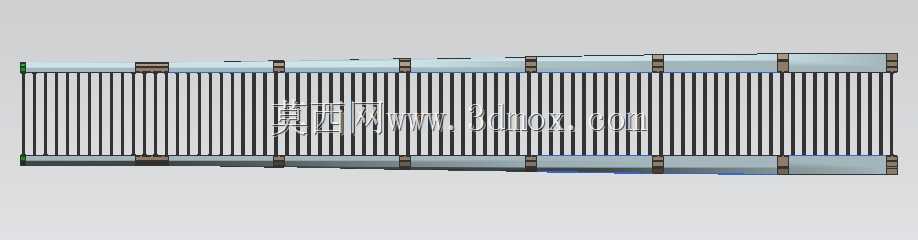

　　这套辊形设备主要面向金属薄带材的连续冷弯辊压成型工序，常见于轻钢龙骨、彩钢瓦楞板、五金型材边框的量产加工场景，是型材连续加工产线里的核心成型单元，可直接对接前端开卷送料机构与后端定长切断、收料工位，组成完整的型材自动化加工链路。设备整体采用落地式方管焊接机架作为承载基础，机架采用矩形钢管拼焊成型，焊后做去应力退火处理，避免长期承载辊压载荷出现结构变形，机架上部预留整组辊压工位的安装基准面，下部预留驱动单元的安装空间，整体安装边界可适配常规工业车间的设备布局要求，底部可搭配可调脚杯实现水平度微调，适配地面不平整的安装场景。上部成型段采用多组并排布置的成型辊组结构，每组成型辊包含上下对压的辊轮组件，

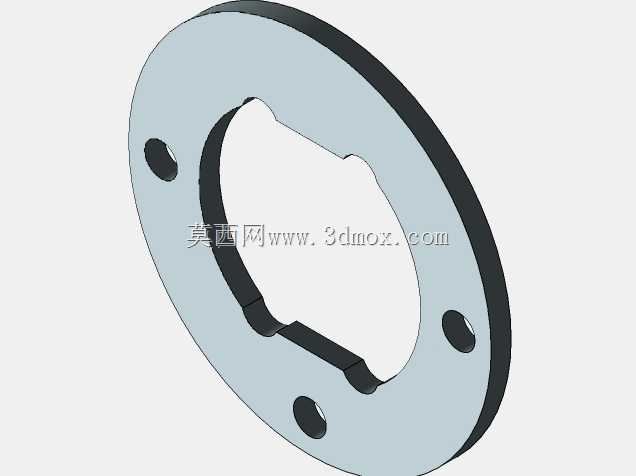

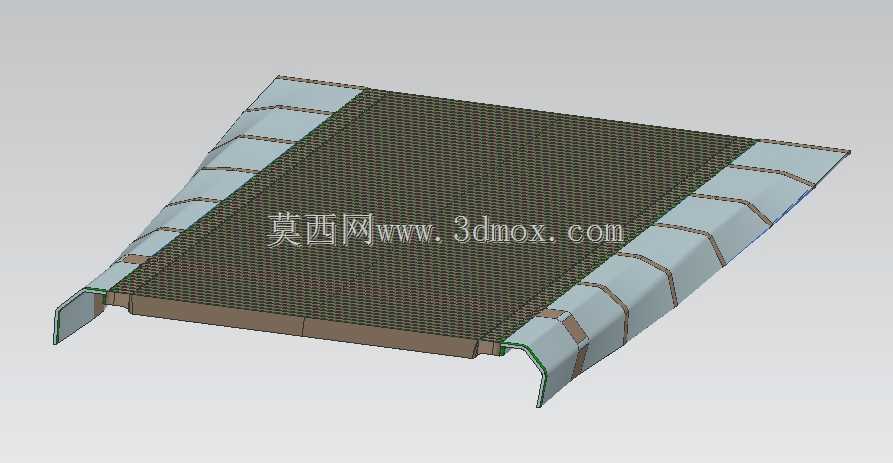

　　辊轮根据目标型材的截面轮廓做逐道次的型面渐变设计，带材从进料端进入后，依次经过每一组辊轮的渐进压型，逐步从平直带材弯折成目标截面形状，避免单次大变形量导致的带材拉伤、起皱、开裂问题，相邻辊组的间距根据带材厚度与成型变形量做匹配设计，保证带材在辊压过程中行进顺畅，不会出现卡滞、跑偏问题。每组成型辊的轴端都配置了带座轴承作为转动支撑，轴承座通过螺栓固定在上部的安装立板上，立板上预留了腰型调节孔，可根据实际辊压的带材厚度、成型压力调整上下辊轮的压合间隙，适配0.3-2mm厚度范围内的多种金属带材加工需求，部分工位还配置了导向限位块，对行进中的带材做侧向定位，避免带材在多道次辊压过程中出现侧向偏移，保证成型后型材的尺寸一致性。

　　驱动单元布置在机架下部的安装平台上，采用减速电机作为动力源，通过链传动结构将动力同步传递到每一组下成型辊的轴端，保证所有成型辊的线速度保持一致，避免辊轮与带材之间出现相对滑动擦伤型材表面，传动链配置张紧调节结构，可在长期运行出现链条松弛时调整张紧度，保证动力传输的稳定性，电机安装座同样预留调节腰孔，方便传动张紧度的调试作业。进料端配置了带导向托板的进料结构，托板表面做抛光处理降低带材送入时的摩擦阻力，侧向设置可调导向挡板，可根据带材宽度调整导向间距，保证带材能精准对齐第一组成型辊的进料中心；出料端配置了出料导向溜槽，成型完成的型材可顺着溜槽平稳输送到后端工位，避免刚成型的型材出现磕碰变形。

　　整套结构的设计逻辑围绕连续辊压工艺的成型特点展开，逐道次分配变形量降低单工位成型载荷，模块化的辊组安装结构可通过更换辊轮适配不同截面的型材加工需求，机架与安装基准面的公差设计控制在0.1mm/m范围内，保证多组辊轮的同轴度与平行度满足辊压工艺要求，所有转动部位都预留了润滑注油点位，方便日常维护保养，整体结构紧凑，承载能力匹配常规民用型材、五金边框的辊压加工载荷需求，可直接作为标准辊压成型单元集成到各类型材加工产线中，也可单独作为小批量型材打样的加工设备使用。
