台式PC金属电源外壳钣金结构设计

　　台式PC电源外壳作为计算机供电单元的核心承载防护构件，在整机硬件系统中承担着多重工程作用，其结构设计直接关联电源内部元器件的防护等级、散热效率、电磁屏蔽性能与整机装配适配性。日常应用场景覆盖标准ATX台式机箱、塔式服务器机箱、工业控制计算机机箱等常规装机场景，是PC硬件供应链中标准化程度较高的钣金类结构件。从实际用途来看，该壳体首先需要为内部的PCB板、变压器、电容、电感等功率元器件提供刚性物理防护，隔绝运输、装机、使用过程中的外力冲击、灰尘侵入与意外触碰风险，同时通过金属板材的连续导通特性实现电磁屏蔽，阻断电源内部功率器件产生的电磁干扰向外扩散，避免影响主板、内存、显卡等敏感硬件的稳定运行，

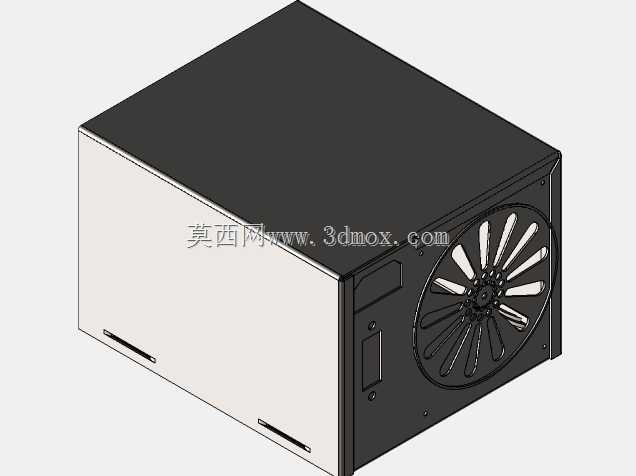

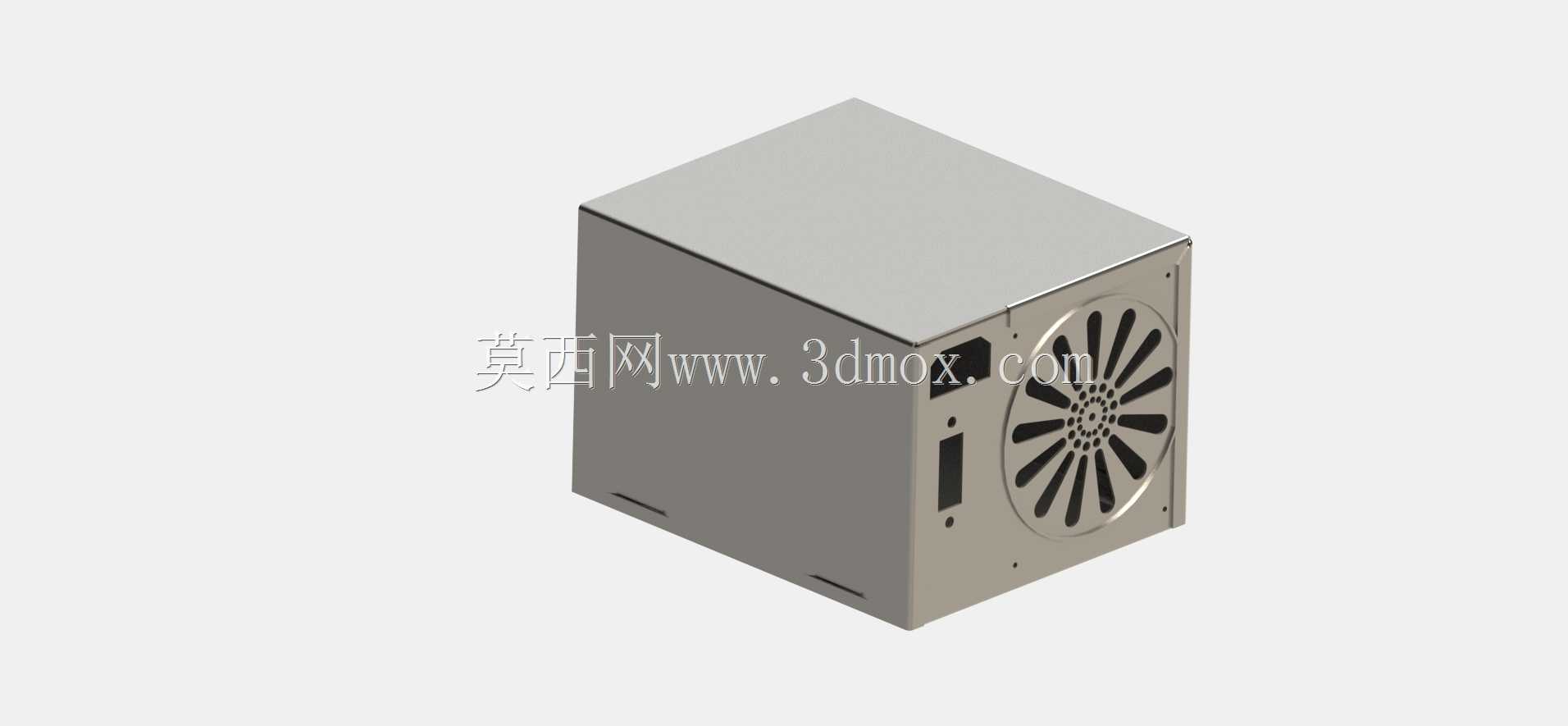

　　也能阻隔外部电磁信号对电源控制电路的干扰。在功能特性设计上，该壳体采用多面围合的长方体腔体结构，其中一个端面预留了轴流风扇的安装位，通过密集排布的辐条状通风孔实现内外空气流通，配合内部风扇形成定向风道，将功率器件工作产生的热量快速排出腔体，避免热量堆积导致元器件过热降效甚至损坏。壳体侧面预留了AC电源输入接口、电源开关、输出线束引出的对应开孔，开孔位置与尺寸严格匹配标准电源接口的安装公差，保证外接电源线材、内部输出线束的顺畅连接，同时开孔边缘做了翻边钝化处理，避免锐边割伤线材绝缘层造成短路隐患。壳体的上下盖板与侧围采用折弯扣合加螺钉紧固的连接方式，既满足生产装配时的快速组装需求，也方便后续售后维护时的拆解操作，

　　连接点位的排布均匀分布在壳体边缘，保证整体结构的连接刚性，避免长期使用后出现盖板松动、接缝变大的问题。从设计思路层面，该壳体完全遵循标准ATX电源的安装尺寸规范，整体外形尺寸匹配常规机箱电源位的安装空间，壳体外侧预留的安装螺孔位置与机箱电源安装位的固定柱完全对应，安装时无需额外调整即可直接推入机箱仓位，通过四颗标准螺钉即可完成紧固，安装边界充分考虑了不同品牌机箱的公差累积，壳体外形的长宽高尺寸预留了合理的装配间隙，避免出现尺寸干涉导致无法装入的问题。板材选型上采用冷轧镀锌薄板作为原材料，兼顾结构强度与轻量化需求，板材厚度经过力学核算，既不会因板材过薄导致壳体受力变形、挤压内部元器件，也不会因板材过厚增加整体重量与材料成本。

　　壳体表面采用哑光喷塑处理，提升耐锈蚀能力的同时减少表面反光，适配机箱内部的深色装机环境。在细节结构处理上，壳体内部预留了PCB板的安装定位柱，定位柱的高度经过精确计算，保证PCB板装入后与壳体壁面保持安全绝缘距离，避免元器件引脚与金属壳体接触造成短路；通风孔的开孔尺寸经过优化，在保证通风面积满足散热需求的前提下，控制开孔宽度避免较大尺寸的异物进入腔体内部触碰带电部件；壳体的所有折弯角均采用标准折弯半径，避免折弯处出现应力集中导致板材开裂，同时折弯后的尺寸精度控制在钣金加工的常规公差范围内，保证各部件拼接时的接缝均匀一致。对于结构设计从业者而言，该类钣金壳体的设计需要平衡多维度的工程需求，既要满足结构防护、散热、电磁屏蔽的核心功能，也要兼顾钣金加工的工艺可行性，减少不必要的复杂折弯、焊接工序，降低生产加工的成本与不良率，同时严格遵循行业通用的安装尺寸标准，保证产品的通用互换性，能够适配绝大多数市售标准机箱的安装位，无需针对特定机型做定制化调整。在建模过程中，需要重点关注钣金折弯的扣除值设置，保证展开后的板材下料尺寸准确，同时对开孔位置、安装点位的尺寸做参数化关联，方便后续根据不同功率等级电源的需求快速调整开孔大小、安装柱位置，提升设计迭代的效率。
