重型立式管道夹持用管虎钳结构设计

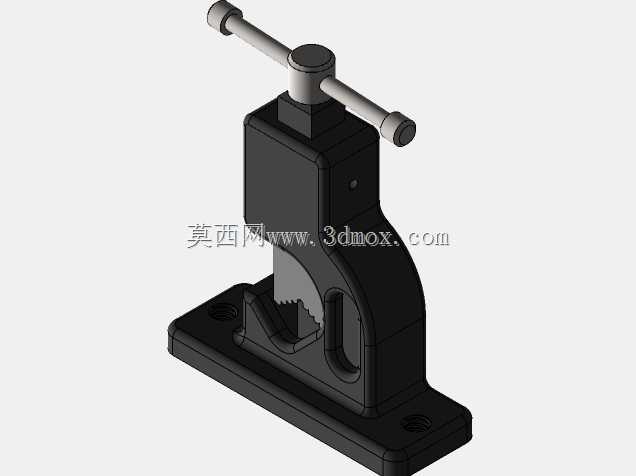

　　在民用给排水施工、工业管路预制、卫浴产品装配、管道焊接预制等作业场景中，可靠的管件夹持定位是保障加工精度与作业安全的核心前提，这款立式管虎钳正是针对这类作业需求开发的专用夹持工装。不同于普通平口钳仅能适配规则方形、矩形工件的夹持局限，这款管虎钳的核心夹持工作面采用了带锯齿形牙口的弧形钳口结构，上下钳口的弧形轮廓可与不同公称直径的圆形管道外壁形成充分贴合，锯齿牙口嵌入管材表层后可形成足够的静摩擦力，完全规避管材在套丝、切割、焊接过程中出现周向转动、轴向窜动的问题，即便对表面带轻微锈蚀的镀锌钢管、无缝钢管也能实现稳定夹持。从结构设计逻辑来看，这款管虎钳采用了立式螺杆进给的传动方案，顶部的T型转动手柄与进给螺杆直接刚性连接，

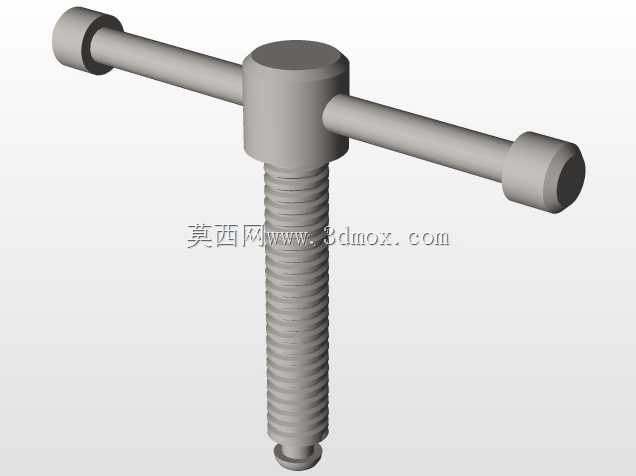

　　操作人员转动手柄时，螺杆带动上钳口沿机身的竖直导向槽做直线升降运动，导向槽与钳身一体铸造成型，导向面预留了合理的配合间隙，既保证钳口升降过程无卡滞，也能限制钳口的周向转动自由度，让夹持力始终沿竖直方向作用在管材上，避免偏载导致的管材变形、夹持失效问题。钳身主体采用箱型加弧形加强筋的结构形式，在螺杆安装座与底座连接的弧形过渡区域做了加厚处理，可承受夹持过程中产生的弯曲应力，即便在最大夹持行程下对管材施加较大扭矩，钳身也不会出现结构性形变，长期使用的精度保持性更有保障。底座部分采用带安装孔的平板式结构，四个安装孔对称分布在底座四角，作业时可通过膨胀螺栓、T型螺栓将钳体整体固定在工作台、预制平台或者移动作业架上，安装边界清晰，

　　底座底面为全平面加工，固定后钳身的垂直度公差可控制在合理范围内，保证被夹持管材的轴线始终处于水平状态，为后续的套丝、坡口加工、焊接对位提供精准的定位基准。钳口的牙口部分做了局部硬化处理，硬度高于普通管材的表层硬度，长期使用不会出现牙口磨平、打滑的问题，同时牙口的齿形角度经过反复优化，既可以保证足够的咬合力，也不会在薄壁管材表面留下过深的压痕，避免破坏管材的防腐层、影响后续管路安装的密封性。在实际作业过程中，这款管虎钳可适配一定范围内不同管径的圆形管材，无需更换钳口即可完成从薄壁塑料水管到厚壁无缝钢管的夹持作业，进给螺杆的导程设计兼顾了夹持效率与夹持力，操作人员无需借助加力杆即可输出足够的夹紧力，松开时反向转动手柄即可快速释放钳口，

　　上下料的操作效率远高于普通的链式管钳。针对管道焊接作业的需求，钳身的弧形避让槽可让管材的焊接接头位置完全暴露在作业范围内，焊枪、切割工具可从钳身侧面的开口位置伸入作业，不会与钳体结构发生干涉；针对螺纹连接作业，钳口夹持位置距离管材端部预留了足够的操作空间，套丝机、管铰板可正常对接管材端部完成螺纹加工，不会被钳身阻挡。从建模细节来看，这款管虎钳的所有配合面都做了合理的公差预留，螺杆与螺母座的配合、钳口与导向槽的配合、手柄与螺杆的连接都符合实际机械加工的工艺要求，没有出现结构干涉、无法装配的问题，各个零件的壁厚、过渡圆角都参考了实际量产五金工具的设计参数，既不会因为结构冗余导致整体重量过大，也不会因为壁厚不足导致结构强度不够。在管路安装的现场作业场景中，这类固定式管虎钳是管路预制工位的标配工装，相比手持管钳，它可以将管材完全固定，操作人员可双手完成切割、套丝、焊接作业，不仅作业效率更高，加工出来的管口垂直度、螺纹精度也更有保障，可有效降低管路连接时的渗漏风险。在卫浴产品的装配维修场景中，这款管虎钳也可用于固定水龙头、角阀等带圆形连接段的卫浴配件，避免装配时配件转动导致的密封件错位、连接螺纹损坏问题。整体结构没有多余的复杂零件，日常维护仅需定期在进给螺杆、导向面涂抹润滑脂即可，长期使用的故障率极低，非常适合管路安装、五金维修、工业预制等场景的长期高频使用。
