台式电脑监控柜塑料边框结构设计

　　在工业控制、安防监控、办公商用台式显示终端的配套结构件中，这类塑料边框是监控柜前端显示区域的核心承载构件，主要作用是固定内嵌的显示面板、触控模组，同时作为柜体前端的外观防护面，隔绝外部粉尘、轻微磕碰对内部显示元件的损伤，也能遮挡面板与柜体之间的安装缝隙，提升整机外观的规整度。日常应用场景覆盖车间工位监控终端、安防值班室监控台、商用自助设备的显示区域、办公台式监控主机的前端屏装位置，不同场景下对边框的强度、耐温、抗老化性能有差异化要求，比如车间工位使用的款式需要耐受一定的油污附着与频繁擦拭，值班室长期开机的场景则需要耐受显示面板长期工作散出的热量，避免长期受热变形。

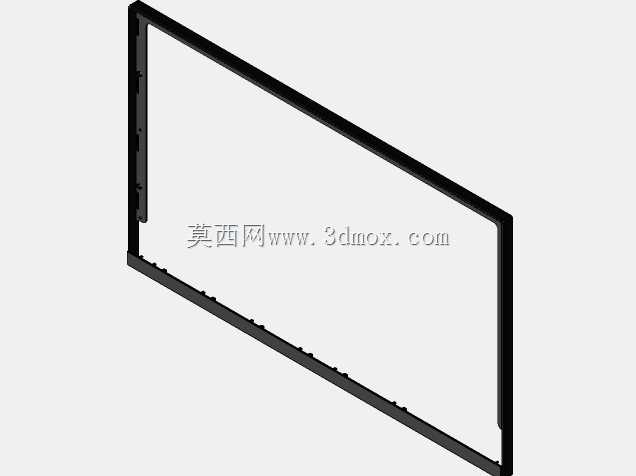

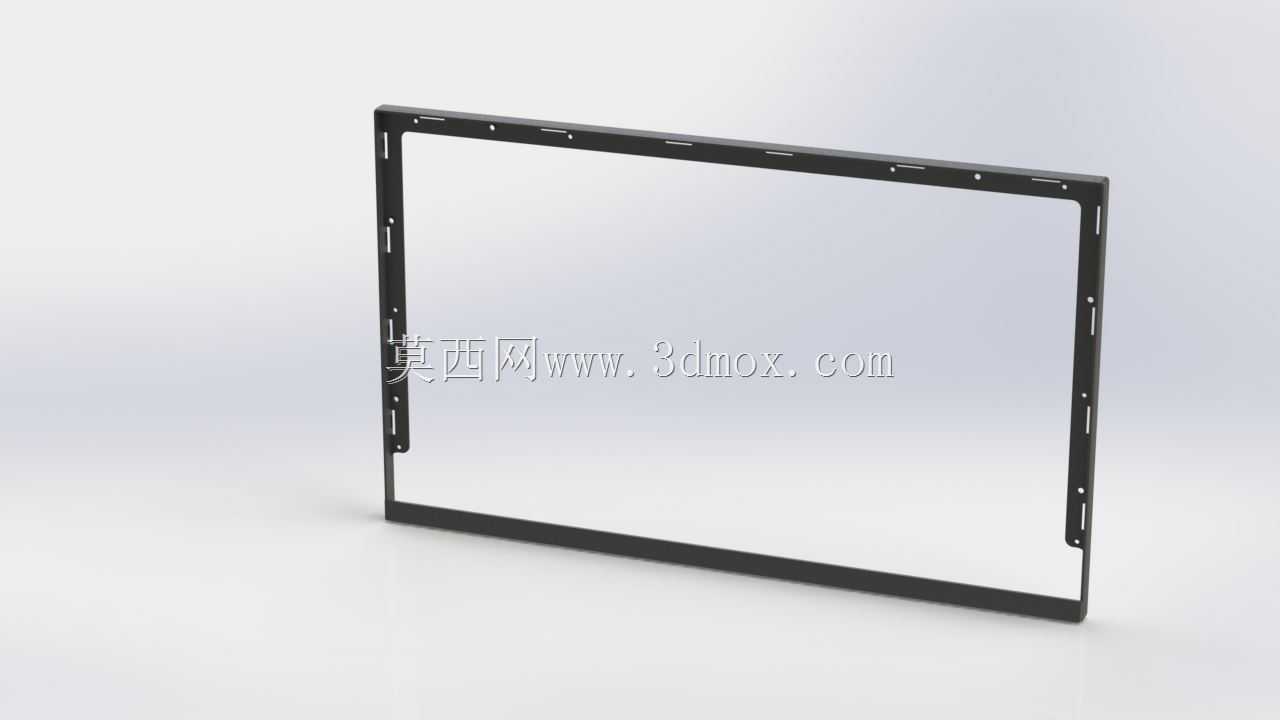

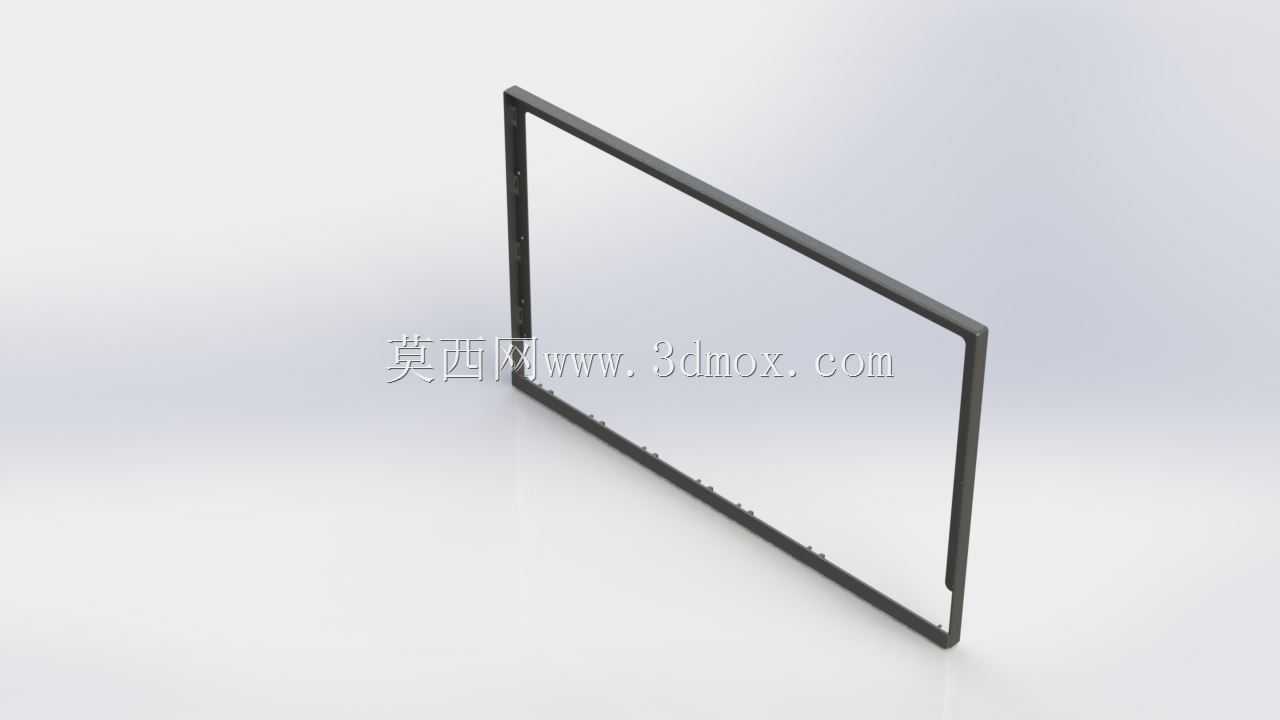

　　从结构设计思路来看，这款框架采用整体式矩形闭环结构，边框截面做了等宽加厚设计，内侧预留连续的安装卡槽，卡槽尺寸与常规显示面板的边缘厚度匹配，安装时面板可以直接嵌入卡槽内，配合背胶或者侧边的小螺丝完成固定，不需要额外设计复杂的压条结构，能减少装配工序，提升组装效率。边框的四个转角位置做了圆弧过渡处理，一方面是避免注塑成型时转角处应力集中导致的开裂问题，另一方面也能消除安装使用过程中的尖锐边角，防止操作人员磕碰受伤。边框的外侧边缘做了微小的倒角设计，和监控柜柜体的前面板安装位贴合时，能形成均匀的拼接缝隙，不会出现边缘刮手、缝隙不均的问题。

　　从安装边界尺寸来看，框架的内框尺寸严格匹配对应尺寸的显示面板可视区域，不会遮挡屏幕显示内容，外框尺寸则和监控柜前面板的预留安装开口完全契合，安装时可以直接嵌入柜体开口，边框背面预留的几个定位柱可以插入柜体前面板对应的定位孔中，实现快速定位，后续只需要在背面用卡扣或者螺丝锁紧即可完成装配，不需要反复调整位置。边框的壁厚设计遵循注塑件的均匀壁厚原则，整体壁厚控制在合理区间，既保证足够的结构强度，避免安装时受力变形导致面板碎裂，也能减少注塑过程中的缩痕、翘曲问题，提升成品良率。边框内侧还预留了细小的走线槽位，方便显示面板的排线、触控模组的连接线从槽位内走到柜体内部，避免排线被边框压损，也能让内部走线更规整，方便后续检修维护。

　　在实际功能特性上，这款塑料框架除了基础的固定与防护作用，还做了抗形变的结构优化，边框背面沿周向设计了多条均匀分布的加强筋，加强筋的高度不超过边框壁厚的三倍，既提升了边框整体的抗弯折强度，避免长期使用后边框出现弯曲变形导致面板松动脱落，也不会因为加强筋过厚导致注塑时表面出现缩印，影响外观质量。针对不同使用场景的需求，框架的材质可以选用阻燃ABS或者PC+ABS合金，阻燃级别的材质能满足电气设备的防火要求，在设备出现电路异常发热时能延缓火势蔓延，PC+ABS合金材质则具备更好的抗冲击性能，适合人员流动大、容易发生磕碰的公共场景使用。框架的表面可以做细纹咬花处理，减少日常使用中指纹、划痕的残留，长期使用也能保持外观整洁，不需要频繁做表面清洁维护。

　　从装配适配性来看，这款框架的安装孔位、卡槽尺寸都做了通用化设计，可以适配同尺寸规格下不同品牌的显示面板，不需要针对不同面板重新开模，能降低配套生产的模具成本。框架和柜体的贴合面设计了一圈微小的密封槽，可以粘贴薄款泡棉密封条，安装后能阻挡粉尘、水汽从边框和柜体的缝隙进入柜体内部，提升监控柜整体的防护等级，适合在多尘、潮湿的工业现场使用。在结构验证阶段，这类框架需要通过高低温循环测试、跌落测试、抗弯折测试，确保在-10℃到60℃的工作温度区间内不会出现变形、开裂问题，受到一定外力冲击时不会碎裂，能有效保护内部的显示面板不受损伤。
