台式机内置硬盘安装固定托架结构

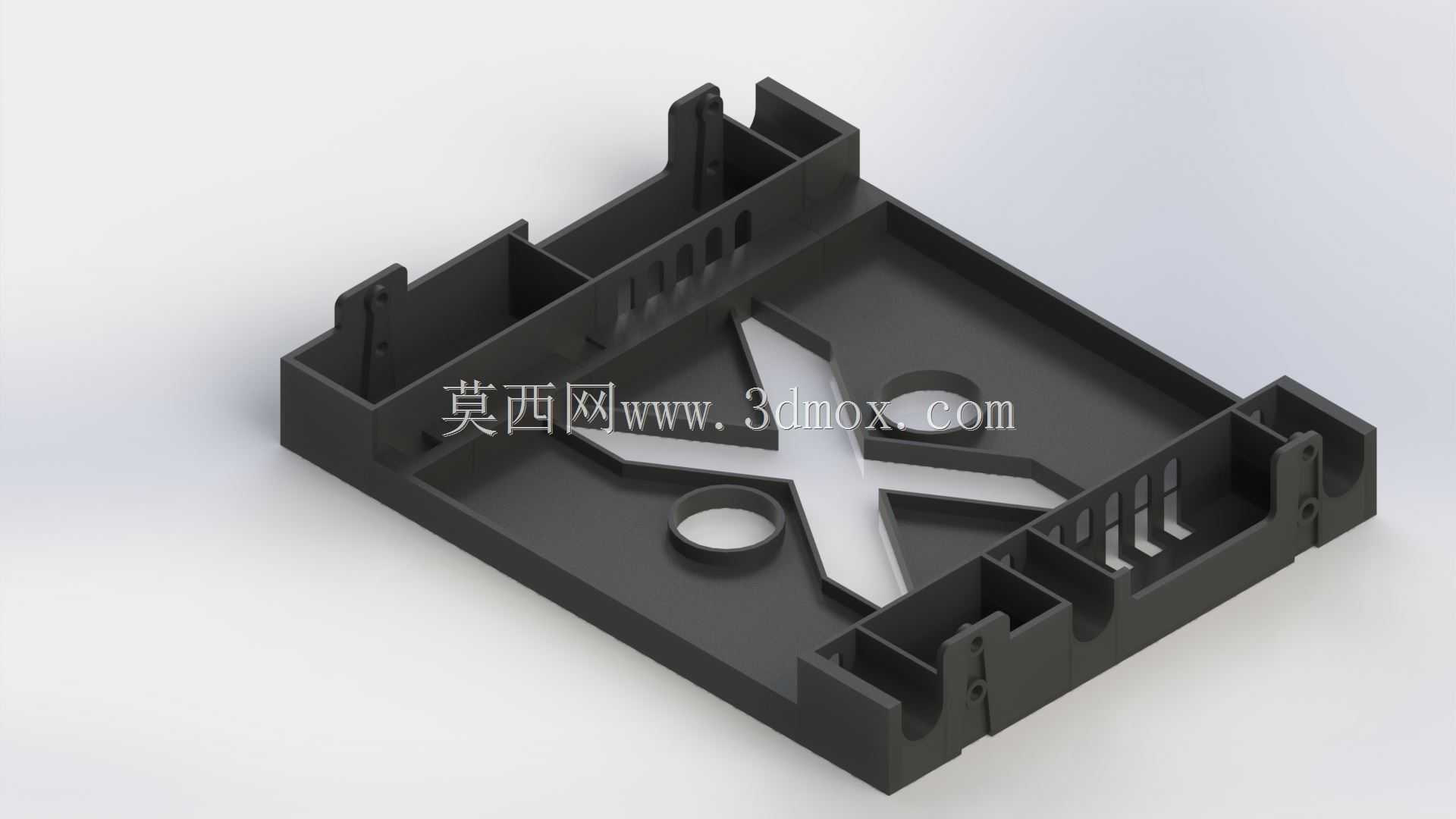

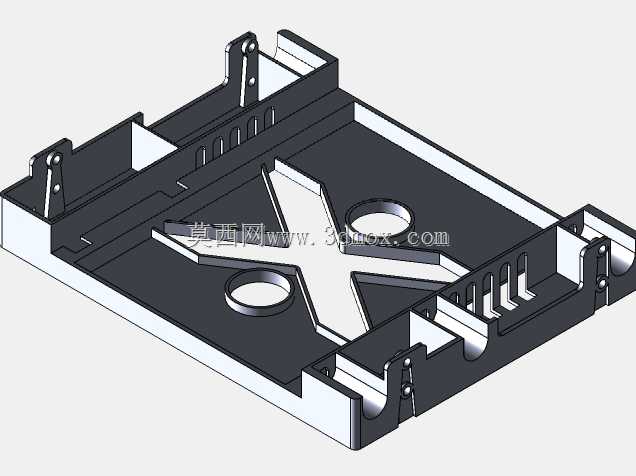

　　该结构为台式电脑机箱内部用于承载固定3.5英寸机械硬盘或同规格固态硬盘的安装托架，是机箱存储扩展位的核心配套承载件，日常应用于标准ATX、MATX架构台式机箱的驱动器仓位区域，承担硬盘定位、减震、快速拆装的核心功能。从结构设计来看，整体采用一体式钣金折弯成型工艺，主体为适配硬盘外形的矩形承托框架，框架内侧设置多道限位凸筋，对应硬盘侧边的安装定位缺口，可在硬盘推入时实现无工具预定位，避免安装过程中硬盘偏移对位困难的问题。框架两侧预留的卡扣式安装位，对应机箱仓位的导轨卡槽，无需额外螺丝即可完成托架整体在机箱内的滑入锁定，同时托架侧边设置的弹性减震触点，可缓冲硬盘运行时的盘片转动震动，降低震动传导至机箱产生的共振噪音，

　　也能减少运输过程中震动对硬盘磁头的冲击损伤。托架底部做了大面积镂空处理，一方面可以减轻托架自身重量，降低机箱整体负载，另一方面能够为硬盘底部预留充足的空气流通空间，配合机箱内部风道带走硬盘长时间读写产生的热量，避免硬盘因积热出现读写性能下降、寿命缩短的问题。从安装边界来看，托架整体外轮廓尺寸严格匹配标准机箱5.25英寸转3.5英寸仓位的安装空间，宽度控制在102mm以内，深度适配常规146mm以内的硬盘安装需求，推入仓位后不会与机箱内部的主板走线、显卡散热模块产生空间干涉，两侧的安装卡扣位置与市面主流机箱的导轨卡槽尺寸通用，可兼容多数市售台式机箱的驱动器扩展位。结构设计上充分考虑了拆装效率，托架前端设置的解锁拨片，

　　只需轻按即可解除托架与机箱导轨的锁定，直接抽出托架完成硬盘更换，无需在机箱狭窄的内部空间拧动螺丝，大幅提升了硬件升级、维护的操作便捷性，同时框架边缘全部做了卷边钝化处理，避免安装维护过程中钣金锐边划伤操作人员手部，也不会割伤硬盘表面的电路涂层。
