玩具小车防滑塑胶轮组结构设计

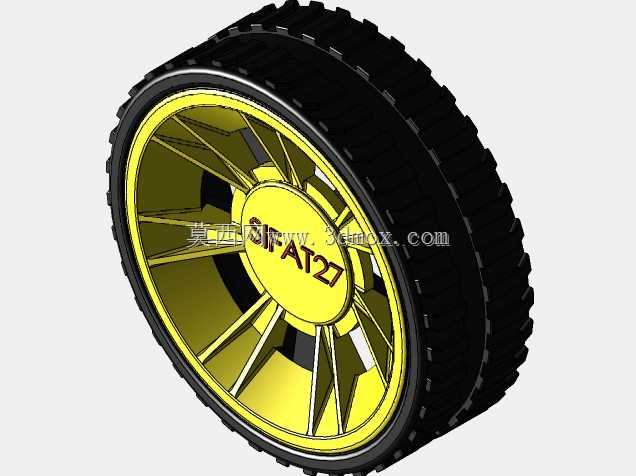

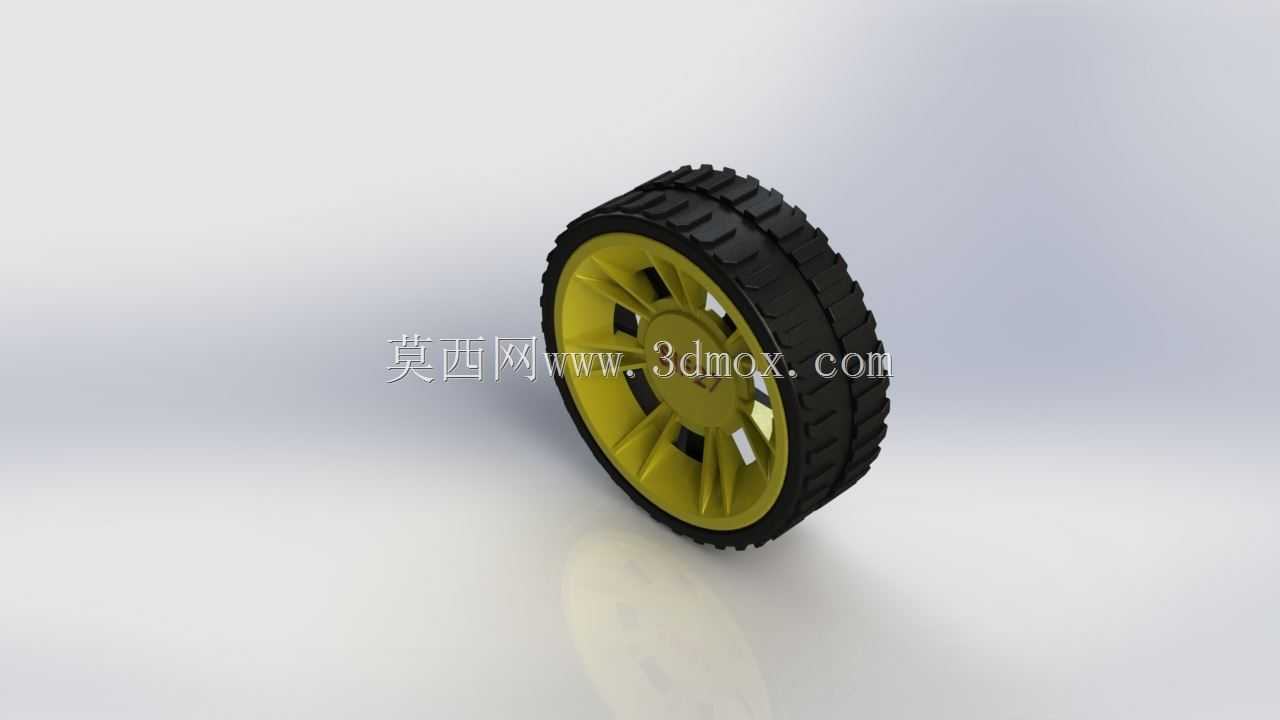

　　这款轮组主要面向小型玩具行走机构、桌面级小型移动载具开发，适配小功率驱动输出的行走场景，在玩具趣事实训项目、小型教育机器人移动平台中都能适配使用。轮组采用橡胶胎面与硬质轮毂分体式设计思路，胎面做了连续块状防滑齿结构，齿块沿胎面周向均匀排布，齿块间预留了足够的排水排屑间隙，在光滑桌面、短绒地毯、轻度粗糙水泥面等常见小型载具运行场景下，都能提供足够的抓附力，避免行走过程中出现打滑空转的问题，同时块状齿的形变空间充足，遇到微小路面凸起时可以通过胎齿形变缓冲震动，降低行走过程中的颠簸感，提升载具运行的平稳性。轮毂采用辐条式镂空结构，六组辐条沿轮毂中心均匀分布，在保证轮毂整体结构强度的前提下，尽可能降低了轮组自身的重量，

　　减少驱动电机的负载压力，同时辐条的受力角度经过优化，在承受垂直方向载荷时，应力可以沿辐条均匀分散到轮毂外圈与中心安装位，避免局部应力集中导致的轮毂断裂问题。轮毂中心预留了标准的D型轴安装孔，适配常见的小型直流减速电机输出轴，安装时无需额外做轴位适配加工，直接套入轴位后通过侧面顶丝即可完成固定，安装边界预留了足够的轴端避让空间，不会出现轮组安装后与电机端盖剐蹭的问题。轮组整体外径适配小型载具的离地间隙要求，胎面宽度经过匹配计算，在保证行走稳定性的前提下不会占用过多的车体侧面空间，胎体与轮毂的配合面做了周向防滑卡槽设计，装配后胎体不会在轮毂上出现周向打滑的情况，即使在急启急停的运行状态下，胎体与轮毂也能保持同步转动。设计过程中充分考虑了小型注塑件的生产工艺特性，轮毂的所有结构都做了均匀壁厚处理，避免注塑过程中出现缩痕、翘曲等成型缺陷，胎面的防滑齿块也做了合适的拔模斜度，方便模具开模脱模，降低量产时的工艺难度。
