手持带支架条码扫描设备结构设计

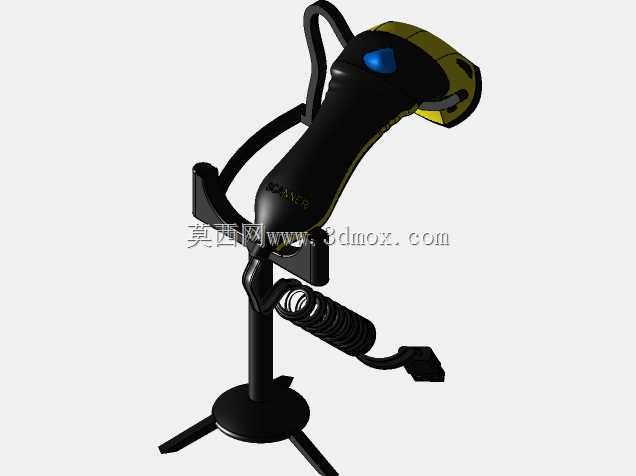

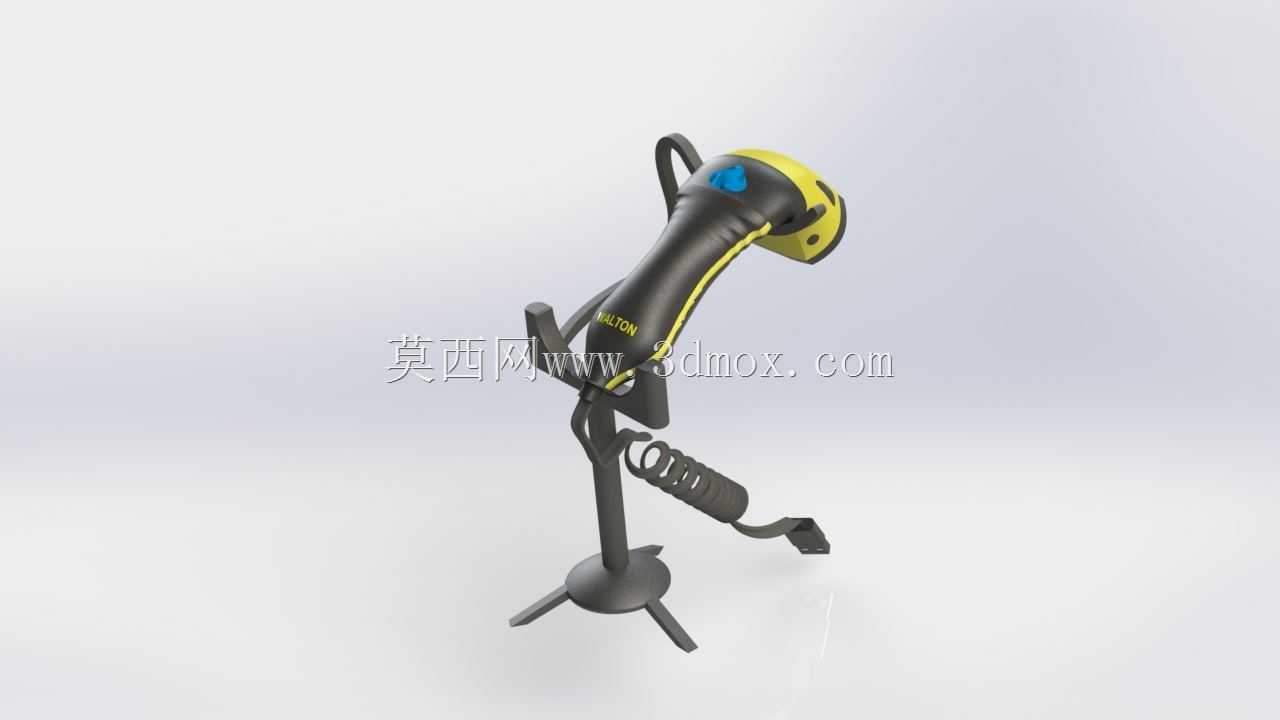

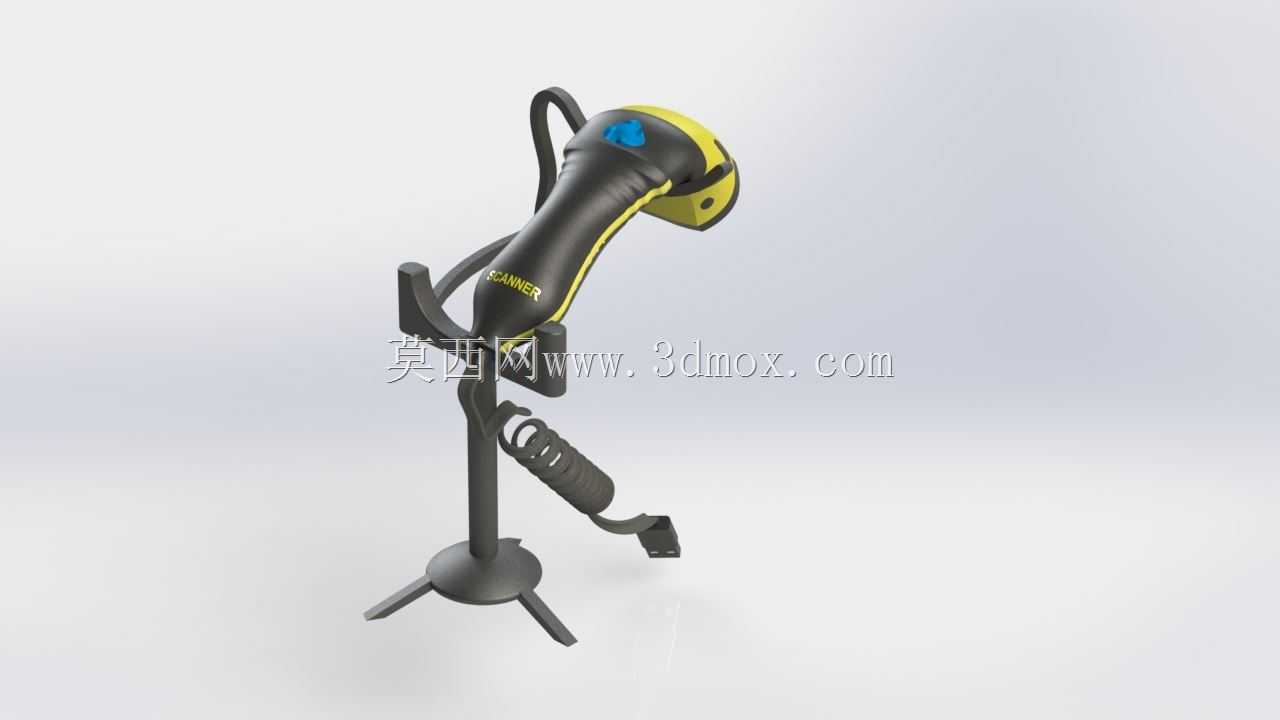

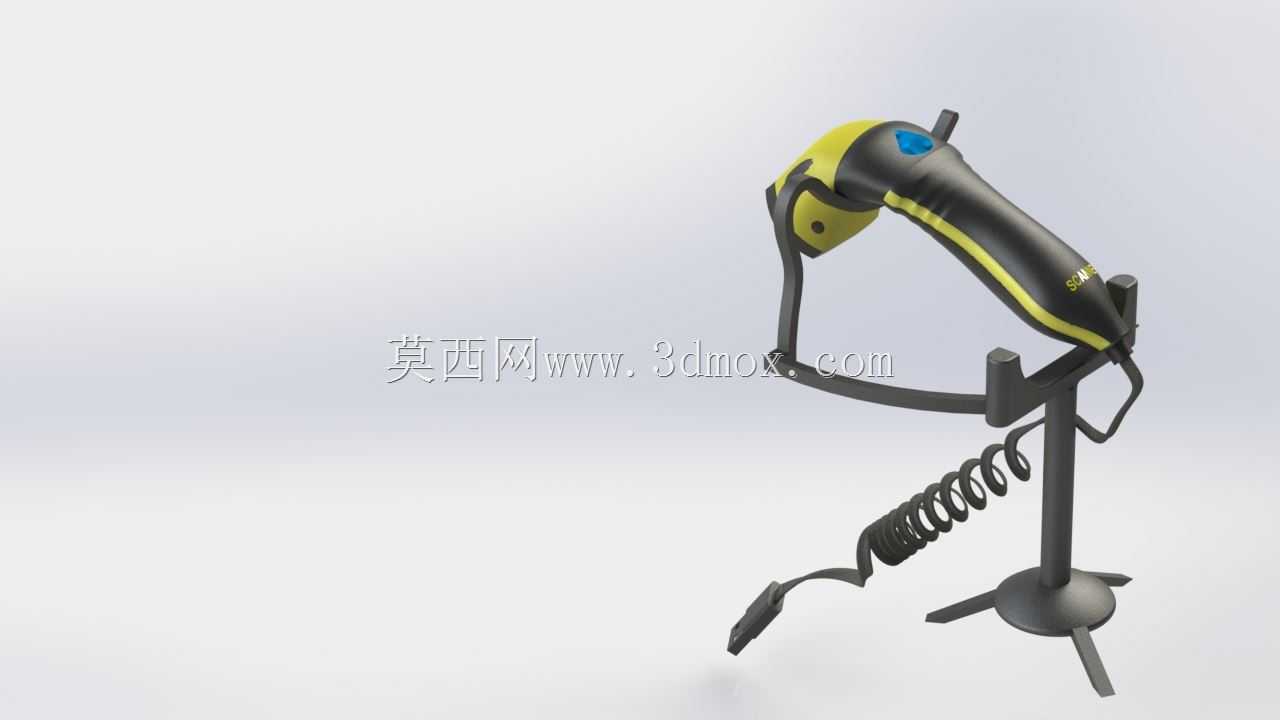

　　日常在商超收银台、快递分拣网点、仓储出入库点位、生产流水线工位，这类带立式支架的条码扫描设备是高频使用的数据采集终端，区别于纯手持无固定座的款式，配套三脚支撑支架的设计，能同时满足固定工位连续扫码和临时取下手持移动扫码两种使用需求，适配不同作业场景的操作习惯。从结构设计逻辑来看，手持扫描枪主体采用符合人体工学的弧面握把造型，握把区域做了防滑纹理处理，枪身头部的扫描读头区域做了倾斜角度优化，当设备放置在支架上时，读头刚好对准操作人员常规递件的高度区间，不需要刻意调整货品角度就能快速完成条码识别，减少作业过程中的手腕转动幅度，降低长时间重复操作带来的疲劳感。配套的立式支架采用三脚支撑底座，底座配重经过重心核算，

　　放置在水平工作台面时不会因为取放扫描枪的外力出现侧翻，支架立杆高度经过多场景作业数据验证，刚好适配多数站立作业工位的操作高度，支架顶部的枪身卡扣采用弹性开合结构，取放扫描枪时不需要额外操作卡扣，单手即可完成取放动作，卡扣内侧贴有柔性缓冲垫，避免频繁取放过程中刮花枪身外壳。枪身与支架之间预留了螺旋线缆的收纳空间，螺旋状的通讯线缆既可以保证手持扫码时的拉伸长度需求，在设备放回支架时线缆能自动回缩，不会出现线缆缠绕、拖拽台面物品的问题。从安装边界来看，三脚支架的底座展开直径控制在合理范围，不会占用过多工作台操作空间，底座底部贴有防滑胶垫，放置在玻璃、金属、木质等不同材质的工作台面都能保持稳定，不需要额外打孔固定，

　　适配临时工位和固定工位的摆放需求。枪身侧面设置了扫描触发按键，手持操作时手指刚好能自然搭在按键位置，固定在支架上时可以切换自动感应模式，不需要手动按键就能完成条码识别，两种触发模式可以根据作业场景自由切换。读头区域的防护结构做了凸起设计，日常放置或者意外跌落时能避免读头镜片直接接触磕碰面，降低镜片刮花损坏的概率，枪身外壳采用耐冲击的工程塑料材质，能适配仓储、车间等多尘、轻微磕碰的作业环境，线缆接口位置做了防弯折处理，避免频繁拉扯线缆导致的接口断裂问题。
