立式螺杆空气压缩机组装结构三维设计

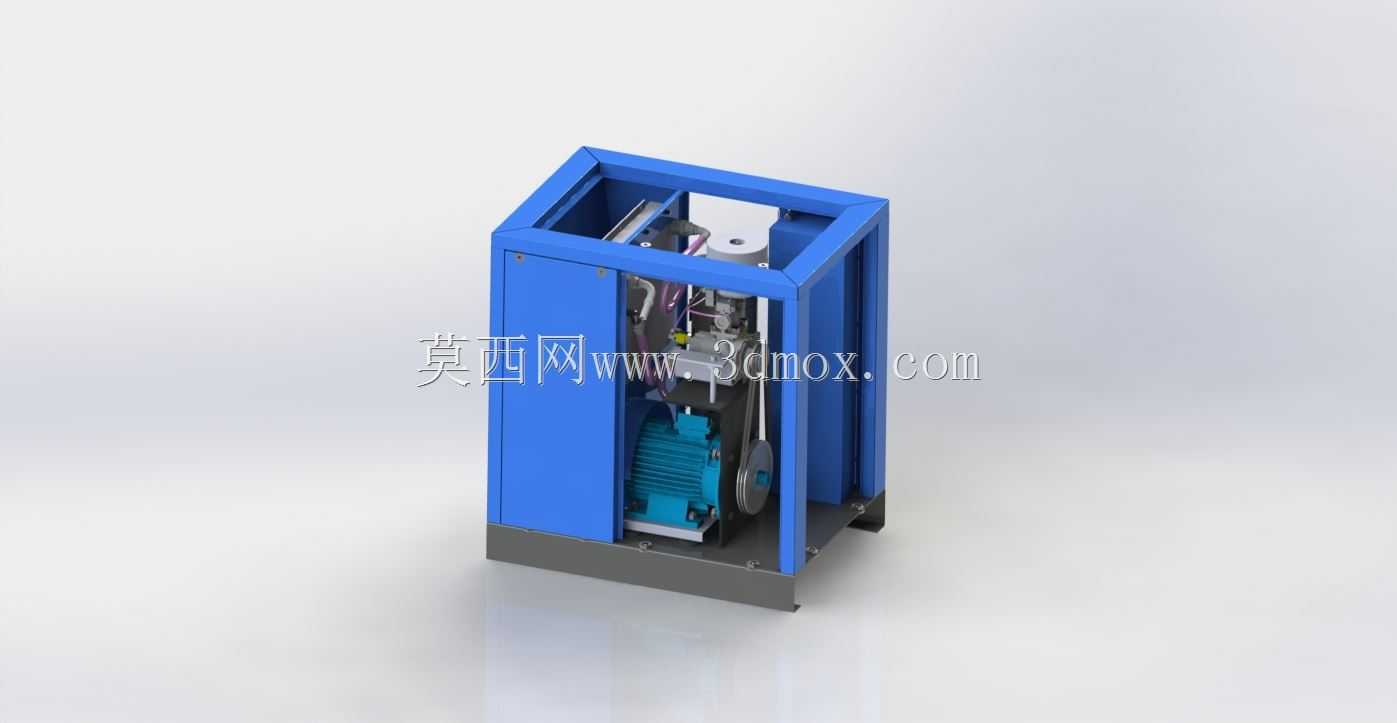

　　这款立式螺杆压缩机组的三维结构设计，首先围绕中小型工业车间的气源供给场景展开，常见于机械加工车间气动夹具供能、汽修门店气动工具驱动、包装生产线气动执行件动力供给、喷涂作业稳定气源输出等实际工况，区别于大型卧式压缩机组的占地特性，这款立式结构的设计初衷就是压缩安装占地空间，适配厂房面积紧张、气源点需要就近布置的使用需求。从结构设计逻辑来看，外部采用方管焊接成型的一体式承载框架，蓝色喷涂的钣金护板通过快拆螺栓固定在框架外侧，既可以隔绝内部运转部件与车间人员的直接接触，满足设备安全防护要求，又能在日常维保的时候快速拆卸对应位置的护板，无需整体拆解外壳就能完成油滤更换、皮带张紧度调整、管路渗漏检查等常规维保操作。

　　框架底部设置了加厚的减震安装底座，预留的地脚螺栓孔可以直接与车间硬化地面或者设备安装平台固定，底座与内部核心压缩主机、驱动电机之间加装了橡胶减震垫，能够抵消设备运转时产生的高频振动，避免振动传递到外部管路引发管路接头松动、共振异响等问题。内部结构排布上，驱动电机布置在框架下部区域，通过皮带传动结构与上部的螺杆压缩主机连接，这种排布方式可以利用下部空间的配重降低整机重心，提升设备运行的稳定性，同时皮带传动的结构可以根据实际使用的气压需求，灵活调整皮带轮传动比，匹配不同的排气压力与排气量参数，相比直连结构更适配需要灵活调整工况的中小型使用场景。油气分离罐体、进气过滤组件、冷却管路依次排布在框架侧部的空余空间，

　　所有管路的走向都预留了足够的安装操作间隙，避免管路与运动部件、发热部件直接接触，同时框架上部预留了控制元件的安装位，可以根据用户需求加装气压显示表、启停控制按钮、过载保护模块，无需额外改动主体框架结构。从安装边界来看，这款立式机组的横向占地尺寸仅为同功率卧式机组的六成左右，设备四周预留了三百毫米以上的维保操作空间即可完成日常维护，顶部预留的吊装孔可以满足车间内叉车、行车的整体吊装转运需求，不需要拆解部件就能完成设备的移位与进场安装。在功能设计上，这款螺杆压缩机相比传统活塞式压缩机，输出气压的稳定性更强，连续运转的故障率更低，适合需要长时间持续供给压缩空气的作业场景，内部的螺杆啮合结构在运转时不会产生活塞往复运动的惯性冲击，

　　运行噪音更低，对于车间作业环境的噪音影响更小。建模过程中所有的部件连接关系都按照实际装配逻辑搭建，紧固件的安装位置、密封件的排布位置、传动部件的运动间隙都做了对应还原，可以直接用于设备组装指导、维保流程演示、车间布局规划的参考使用。
