Airheart气动盘式制动器转子结构

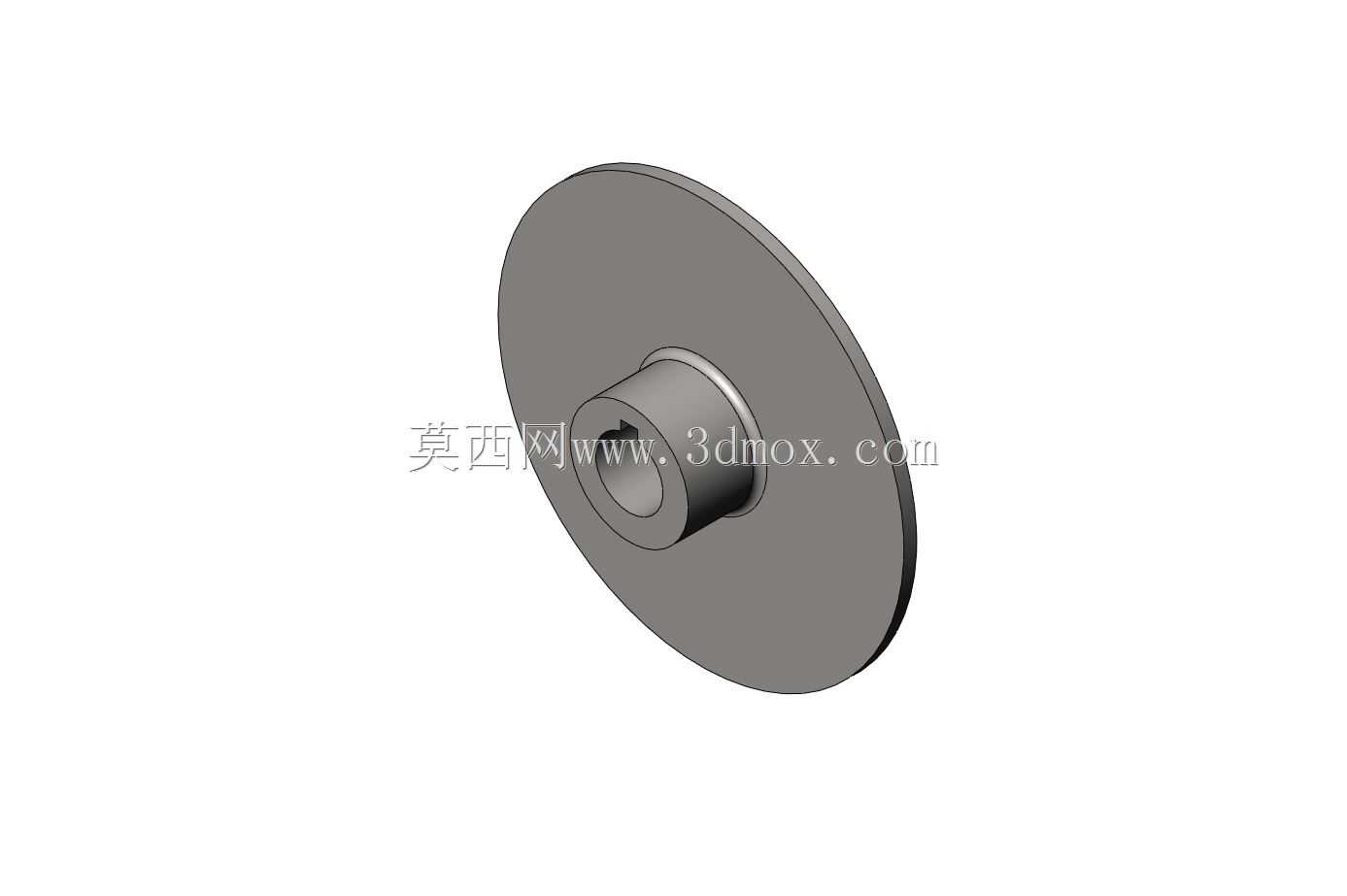

　　这款盘式制动器转子是气动盘式制动系统的核心执行部件，主要适配工业气动制动场景，常见于中小型工程机械、物料搬运设备、专用作业车辆的轮边制动单元，也可用于工业传动系统的负载端紧急制动工位，依靠气压驱动的卡钳夹紧转子盘面，通过摩擦作用实现转轴的减速与停转，相比液压制动结构，气动驱动的响应速度更快，管路布置更灵活，在对防爆、清洁度有要求的厂区作业场景中适配性更强。从结构设计来看，该转子采用一体化铸造成型后精加工的工艺路线，主体为大直径圆盘摩擦工作面，中心设置带安装孔的凸台轮毂，凸台与盘面之间采用平滑圆弧过渡，避免应力集中导致的高速运转下结构开裂，摩擦盘面预留了均匀的散热间隙，长时间制动摩擦产生的热量可通过盘面快速散出，

　　避免热衰退导致制动摩擦力矩下降。安装边界上，该转子中心安装孔为1英寸规格，适配对应直径的转轴安装，转子外径为6英寸，安装时需保证盘面与卡钳摩擦片的平行度公差控制在0.1mm以内，凸台端面与转轴轴肩的贴合面需保证平面度要求，避免高速转动时出现端面跳动，导致制动抖动、摩擦片偏磨的问题。设计过程中，摩擦盘面的厚度经过反复校核，既保证足够的热容量吸收连续制动产生的热量，又控制整体转动惯量，减少转轴加减速过程中的惯量负载，中心凸台的长度根据常规卡钳安装位的轴向尺寸设定，安装后可保证摩擦片完全贴合在转子有效摩擦区域内，避免出现摩擦片边缘接触导致的制动力不足问题。实际应用中，这类气动盘式制动器转子常配套常开式气动卡钳使用，系统通气时卡钳松开，

　　转子随转轴自由转动，断气时卡钳在弹簧作用下夹紧转子实现制动，也可根据控制需求搭配常闭式卡钳，适配不同的安全制动逻辑，在起重设备的行走机构、输送线的紧急制动工位、小型非道路车辆的轮边制动场景中，这类结构的转子凭借结构简单、维护方便、制动响应快的特点，有着非常广泛的应用。建模过程中，对摩擦盘面的表面粗糙度、中心安装孔的尺寸公差、凸台与盘面的同轴度都做了明确的参数定义，可直接用于后续的工程图输出、加工工艺编制，也可用于制动系统的装配干涉检查、运动仿真验证，帮助设计人员快速完成整套气动制动系统的布局设计，减少选型适配过程中的反复核对工作量。
