Airheart Tolomatic MB1机械制动卡钳结构

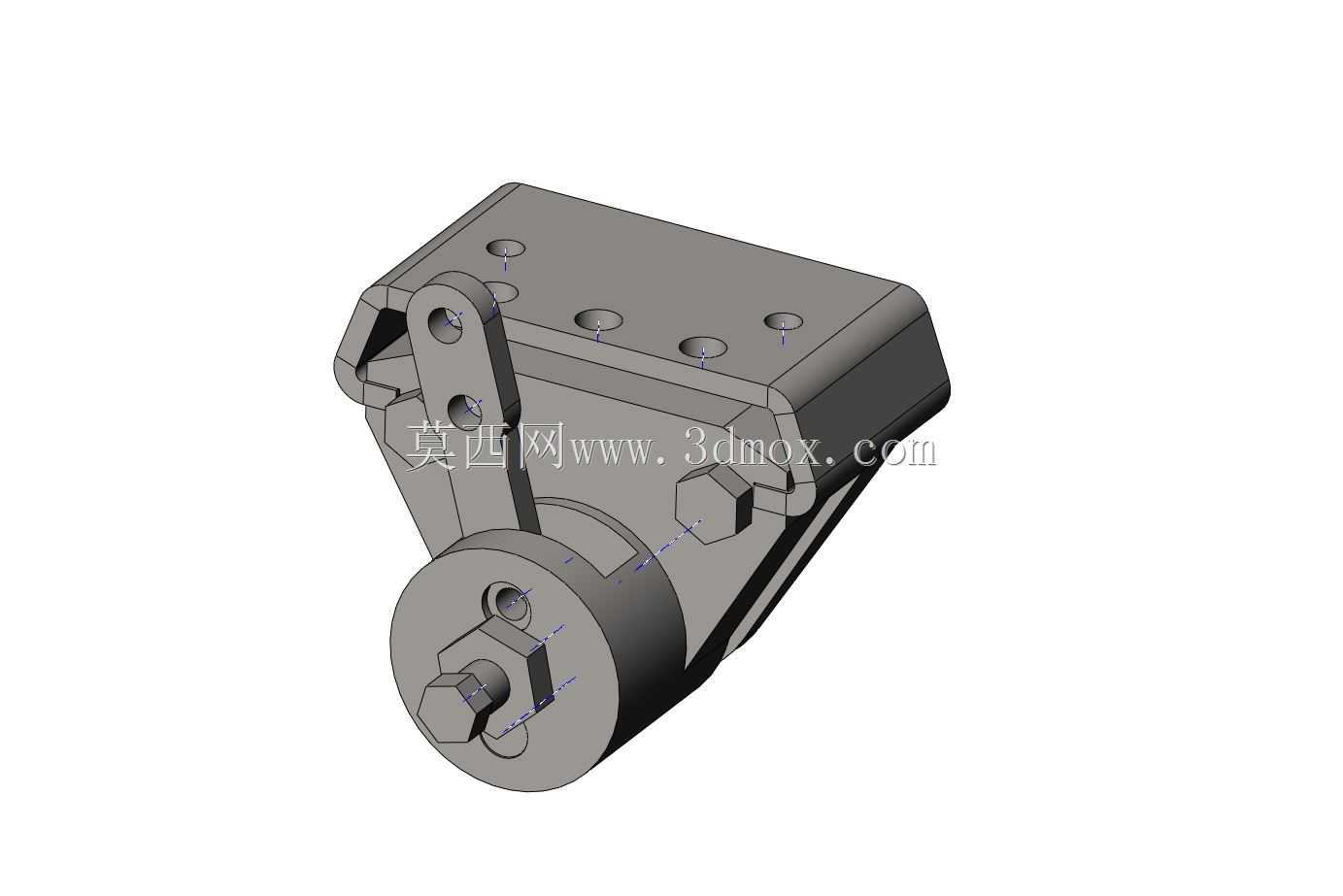

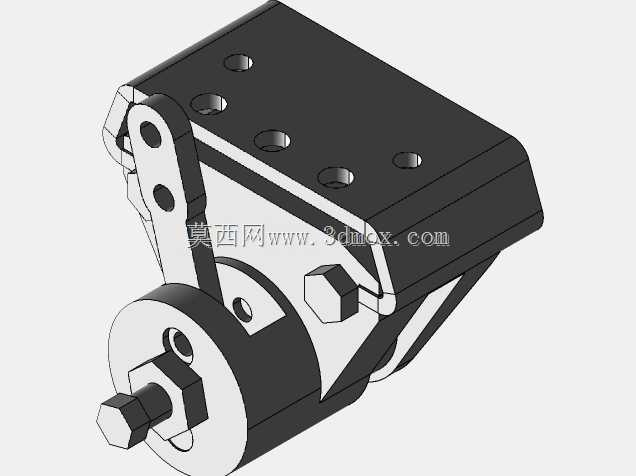

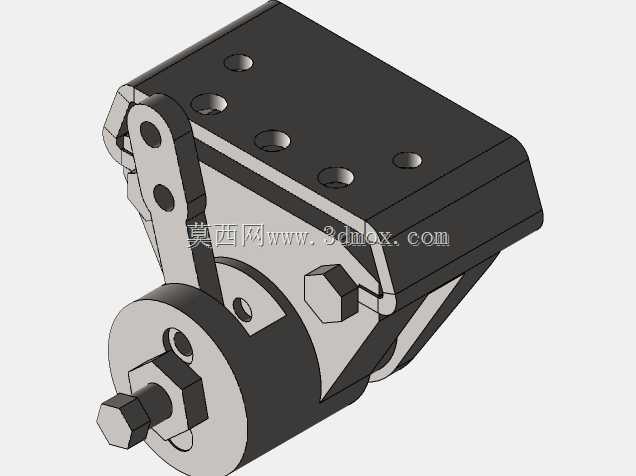

　　这款制动卡钳的结构设计围绕小载荷行走类设备的制动需求展开，常见于手推车、割草机、高尔夫球车这类低速行走设备的轮边制动位，也可适配部分小型工业设备的驻车、减速制动场景，核心作用是通过夹紧制动盘产生摩擦力矩，实现行走机构的减速或停驻锁定。从结构布局来看，整体采用一体式铸造型壳体作为承载基体，壳体上预留的多个安装孔位可直接适配对应安装支架的螺栓连接需求，安装面的平面度公差控制在常规制动部件的通用要求范围内，能保证装配后卡钳与制动盘的相对位置精度，避免制动时出现偏磨、制动力矩不均的问题。卡钳的作动端采用气心式驱动结构，通过气压输入推动内部活塞组件产生轴向推力，带动摩擦副贴合制动盘完成制动动作，驱动端的连杆摆臂结构做了加强处理，

　　摆臂的铰接孔位内置耐磨衬套，可降低长期往复摆动带来的铰接位磨损，延长部件的实际使用寿命。设计过程中充分考虑了户外作业设备的使用环境，壳体的边角位置做了圆弧过渡处理，既可以降低铸造过程中的应力集中风险，也能减少设备行进过程中碎石、杂草对壳体边角的磕碰损伤，外露的紧固件均采用标准六角头结构，方便现场维护时使用通用工具完成拆装更换。卡钳的摩擦片安装位采用快拆式卡槽结构，无需完全拆解卡钳主体即可完成摩擦片的更换作业，降低后期维护的操作难度。从安装边界来看，卡钳整体的外轮廓尺寸适配直径在常规小尺寸范围内的制动盘，安装时需保证卡钳中心与制动盘中心的同轴度偏差在允许范围内，摩擦片与制动盘的初始间隙控制在合理区间，既可以避免非制动状态下的拖磨问题，

　　也能保证制动响应的及时性。卡钳的进出气接口采用标准气动接口规格，可直接适配常规气动管路的连接需求，无需额外制作转换接头。整体结构没有冗余的复杂构件，所有受力部位的壁厚都经过载荷校核，在保证结构强度满足额定制动力矩要求的前提下，尽可能控制了整体重量，适配小型行走设备对部件轻量化的需求，同时壳体的外形设计兼顾了铸造工艺的脱模要求，适合批量生产加工。
