本田CBR929RR摩托车左侧制动卡钳结构

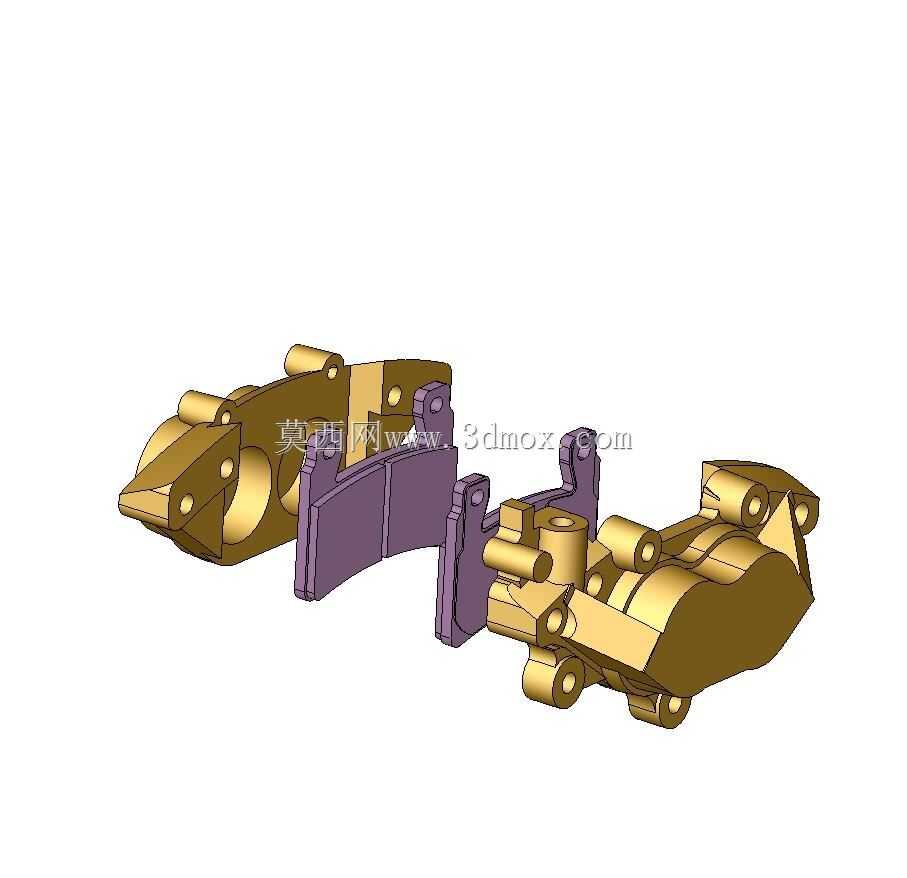

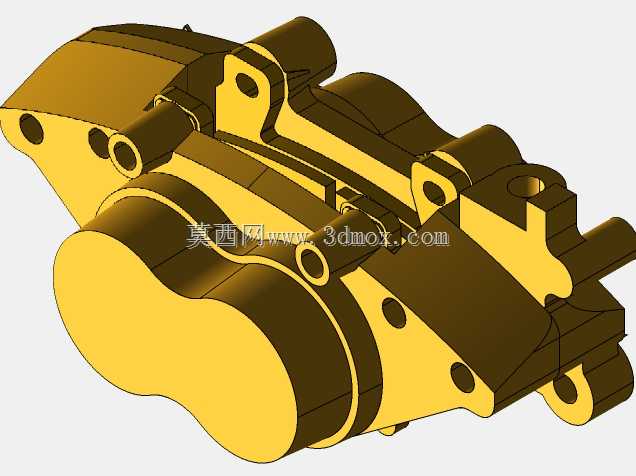

　　这款卡钳适配本田CBR929/954RR系列大排量运动摩托车的前轮左侧安装位，属于对向多活塞制动系统的核心执行部件，日常赛道驾驶、山路攻弯以及高速巡航场景下，都需要依靠这类卡钳提供稳定的制动力输出，将刹车总泵传递来的液压力转化为夹紧刹车盘的正压力，最终实现车辆的减速与驻车动作。从结构设计来看，这款卡钳采用分体式锻造本体拼接思路，金色的主体部分为活塞安装腔体，内部预留了对应数量的活塞安装孔位，油路通道在本体内部一体铸造成型，减少外接油管带来的渗漏风险，紫色部分为刹车片支撑与安装导向结构，两者通过高精度定位销完成装配，保证拼接后的同轴度与形位公差满足制动工况的强度要求。设计过程中优先考虑了轮辋内部的安装空间边界，

　　卡钳整体外轮廓完全避开了前轮辐条、减震筒下端以及速度传感器的安装位置，安装耳位的孔距与原厂前减震的卡钳安装座完全匹配，不需要额外制作转接码即可完成原位装配，刹车片的摩擦面弧度与对应尺寸的浮动刹车盘完全贴合，避免出现偏磨、制动抖动的问题。实际使用中，这类高性能摩托车卡钳需要承受连续制动带来的高温考验，本体的加强筋布局完全围绕热变形控制设计，活塞排布方式让刹车片受力均匀，不会出现局部压力过大导致的刹车片异常磨损，导向销的防尘密封结构预留了润滑脂存储腔，长期在泥水、扬尘环境下使用也能保证刹车片滑动顺畅，不会出现拖刹、制动回位不良的故障。建模过程中严格还原了卡钳的所有装配细节，包括放气螺钉的安装位、油管接口的螺纹规格、

　　刹车片的消音片卡槽结构，所有配合面的公差预留都符合摩托车制动部件的行业设计规范，不管是用于改装件的结构参考，还是制动系统的教学演示，都能提供精准的三维数据支撑，卡钳的重量分布也经过了优化，在保证结构强度的前提下尽可能降低簧下质量，提升摩托车前轮的操控响应性。
