Fiamm高低音车用爆能警示喇叭结构

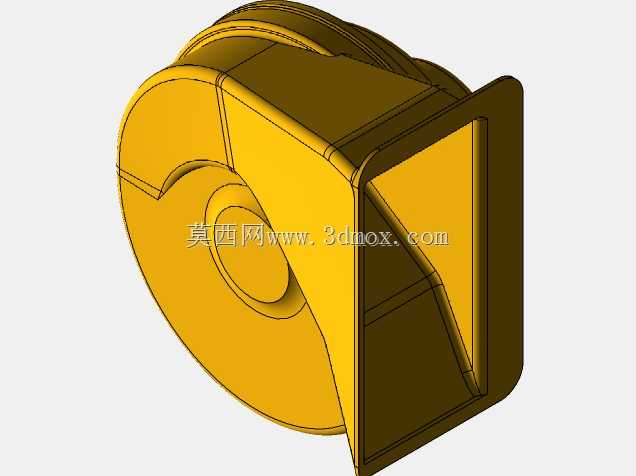

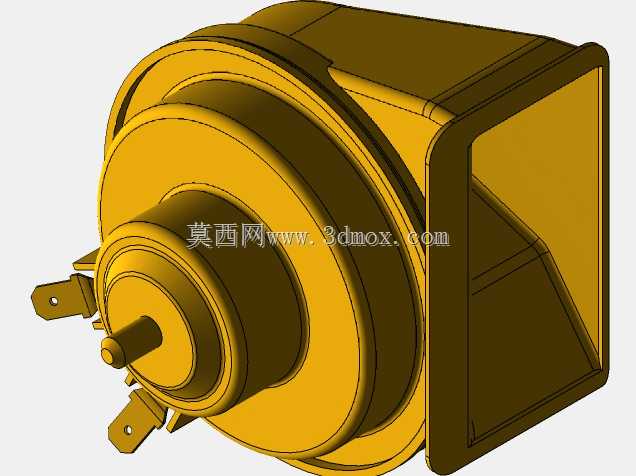

　　这类高低音配套的爆能喇叭，主要适配重型货运车辆、长途客运车辆在高速公路工况下的鸣笛警示需求，区别于城市通勤车辆使用的低分贝电喇叭，该类喇叭的发声指向性更强，声波传播距离更远，能够在高速公路大间距跟车、超车变道、突发路况预警的场景下，有效传递警示信号，降低高速行驶状态下因信号传递不及时引发的剐蹭、追尾风险。从结构设计来看，模型完整还原了蜗牛式喇叭的腔体结构与电磁驱动核心，左侧的电磁驱动单元采用同轴叠层结构，中心的驱动轴与膜片连接部位做了限位凸台设计，避免大振幅工况下膜片出现偏移脱开的问题；外侧延伸出的两个带孔安装支耳，孔位公差按照车用紧固件标准预留，适配M6规格的固定螺栓，安装面与喇叭主体的夹角经过调校，

　　安装后能够保证喇叭出声口朝向车辆侧前方，避免被车身覆盖件遮挡声波传播路径。右侧的蜗形声腔采用渐变截面的流道设计，流道内壁做了顺滑过渡处理，没有直角转折结构，能够减少声波在腔体内的反射损耗，让高低音频段的声波耦合更加顺畅，避免出现发声破音、频段失真的问题；声腔的外壳边缘做了包边加强结构，提升腔体整体的刚性，降低车辆行驶过程中持续振动带来的腔体共振异响。在安装边界设计上，该喇叭的整体轮廓做了紧凑化处理，驱动单元的最大外径与声腔的宽度尺寸匹配重型车保险杠内侧、车架侧部的预留安装空间，不需要额外改动车身原有安装点位即可完成适配；接线端子位于驱动单元侧下方，做了防呆结构设计，避免正负极接反导致的驱动单元损坏，

　　端子周边预留了接插件的插拔操作空间，后期检修更换时不需要拆解周边其他部件即可完成接线操作。从功能实现逻辑来看，电磁驱动单元接收车辆电信号后产生交变磁场，带动膜片高频振动产生基础声源，声源进入蜗形声腔后经过流道的放大与频段调校，输出符合高速工况警示需求的高低双频声波，双频搭配的设计能够让警示音的辨识度更高，即使在高速路侧风、周边车辆胎噪风噪较大的环境下，也能够让前后方车辆的驾驶员清晰捕捉到鸣笛信号。模型的结构细节还原度较高，各部件的装配间隙、配合止口都按照实际量产产品的公差要求呈现，既可以作为车用配件选型阶段的结构参考，也能够为同类鸣笛警示部件的结构优化设计提供参照，帮助设计人员快速梳理蜗牛式喇叭的腔体设计逻辑、安装点位布局思路，缩短同类型产品的开发验证周期。
