明装插销式桶栓门锁三维结构设计

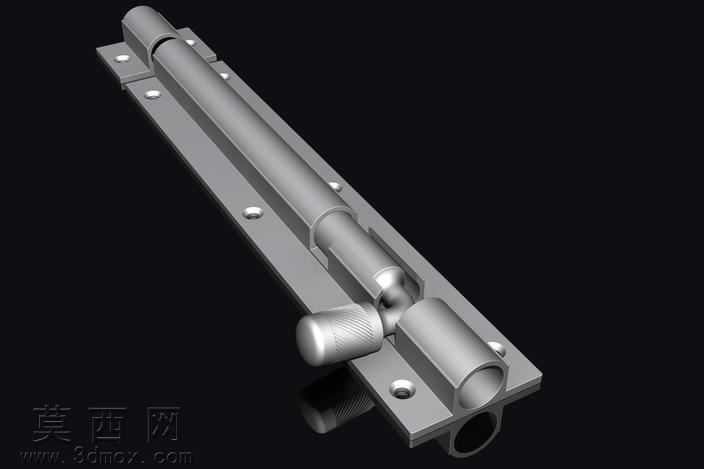

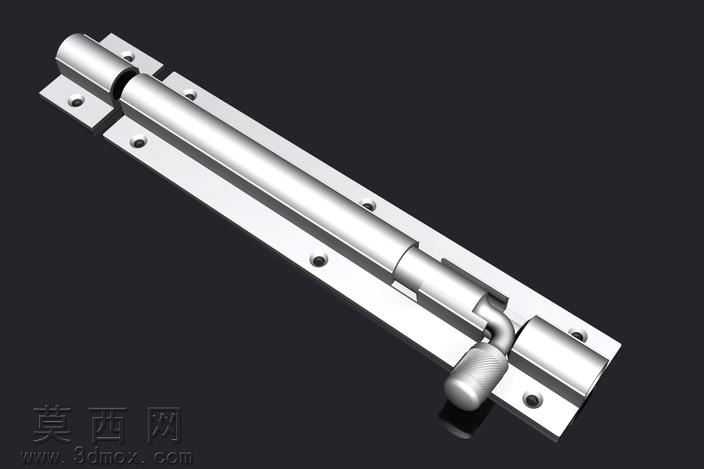

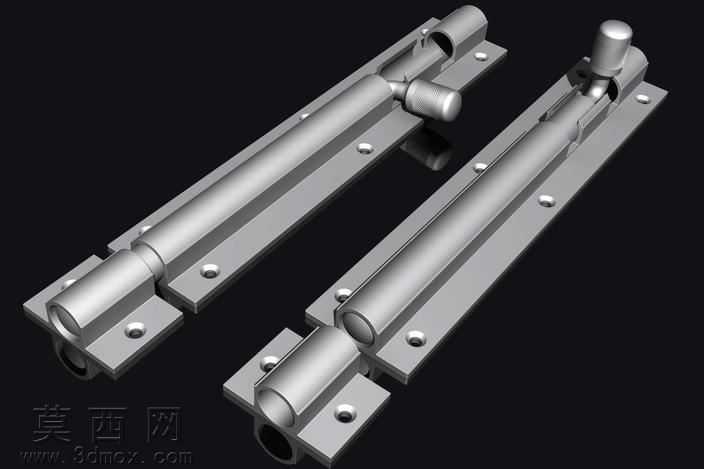

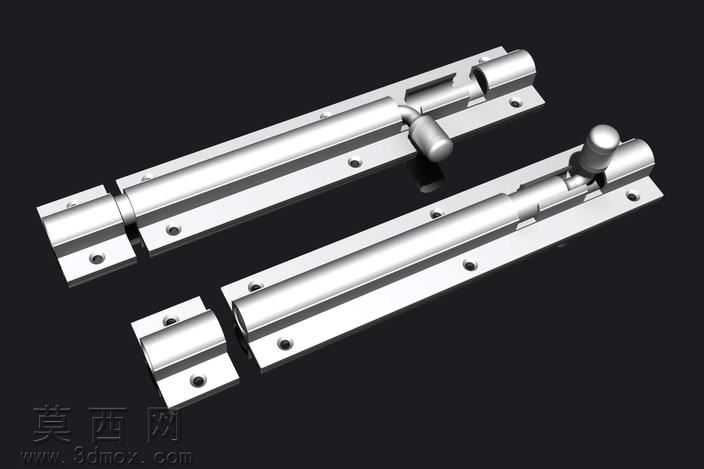

本作品为明装桶栓式插销门锁的三维参数化建模成果，建模过程严格遵循五金锁具的实际生产加工尺寸规范，首先以基准平面定位锁体安装底板的轮廓，通过拉伸特征构建底板的基础实体，精准预留对应规格的沉头安装孔位，确保孔位间距、沉孔深度与直径完全匹配常用的自攻安装螺丝尺寸，保证后续实际安装时的贴合度与结构强度。建模过程中对插销杆的滑动轨道做了同轴度约束设计，将插销杆的圆柱面与锁座的导向内孔做间隙配合设置，预留合理的滑动公差，既避免插销滑动时出现卡滞问题，也不会因间隙过大导致插销晃动松脱。在锁舌弹出的限位结构处，通过旋转切除特征构建端部的锁止卡口，配合锁体上的弹簧定位槽结构，还原插销自动锁止的机械逻辑，同时对拨钮的握持部位做了圆角过渡处理，模拟实际产品的人机交互设计，避免使用时出现尖锐棱角划伤的问题。材质渲染阶段，为整体模型赋予哑光拉丝不锈钢材质，调整金属材质的粗糙度与反射参数，还原不锈钢五金件的真实质感，对安装孔的沉头端面做了轻微的倒角处理，模拟机加工后的工艺细节，在插销杆与导向孔的配合缝隙处做了细微的阴影层次处理，提升模型的真实感与结构辨识度。设计过程中充分考虑该类插销的实际使用场景，整体结构采用左右对称的双锁座支撑设计，相比单座插销拥有更高的抗剪切强度，插销杆的行程长度经过合理测算，既保证锁止时的插入深度满足防盗防撬的要求，也避免开锁时插销伸出过长影响通行或磕碰周边物件。模型的所有特征均保留参数化编辑属性，可根据不同的门厚、安装场景需求快速调整整体长度、宽度、镗孔直径等核心尺寸，适配不同规格的门窗安装需求，整体结构无冗余特征，所有壁厚、加强筋的设置均符合五金冲压与机加工的工艺要求，可直接用于产品开模前的结构验证、安装模拟以及产品展示渲染使用。
