铰接式支撑固定机械支座结构设计

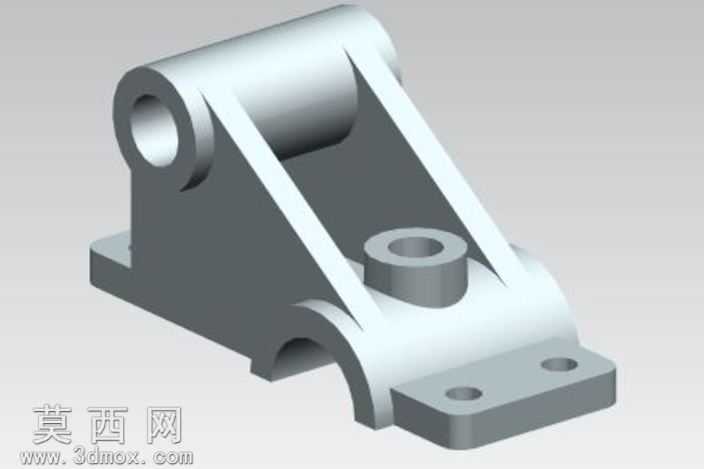

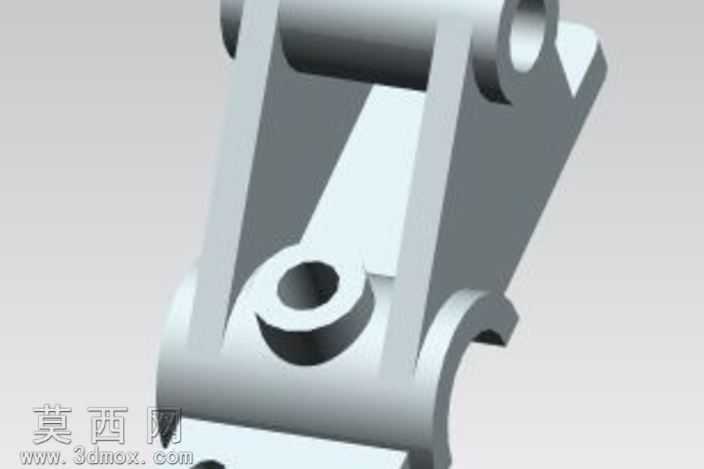

本作品为工业场景常用的铰接式支撑固定支座三维建模成果，建模过程严格遵循机械零件设计的公差配合与装配逻辑，首先通过基准面定位确定零件的整体布局，以底部安装法兰为基础定位基准，依次向上构建支撑臂、顶部铰接筒、中部定位凸台等核心结构。建模阶段采用参数化草图驱动特征生成的方式，对底部法兰的两个安装通孔、中部凸台的同轴定位孔、顶部铰接筒的贯穿轴孔均添加了同轴度、位置度的几何约束，确保各孔位的相对位置精度符合机械装配要求，支撑臂采用变截面斜向支撑结构，通过筋板特征与底部基座、顶部铰接筒做一体化融合处理，避免应力集中问题，底部基座的弧形避让槽结构通过拉伸切除与圆角过渡完成，既满足相邻部件的装配避让需求，也优化了零件的应力分布表现。材质渲染阶段选用哑光银灰色金属材质模拟铸钢零件的真实质感，对零件的棱边添加了符合工业加工标准的微小倒角与圆角特征，还原实际机加工零件的工艺细节，渲染时采用柔和的漫反射光源搭配环境遮蔽效果，清晰呈现零件各结构的层次关系与空间位置，直观展示支座的装配对接特征。设计思路上，该支座兼顾铰接转动与刚性固定的双重功能，顶部铰接筒用于配套铰接轴实现部件的转动连接，中部凸台用于辅助定位配套部件，底部法兰通过螺栓实现与安装基面的刚性固定，斜向支撑臂的结构设计在保证整体支撑强度的前提下，尽可能减少零件的冗余材料，实现轻量化与结构强度的平衡，各连接部位的过渡圆角设计有效降低了长期受载情况下的应力集中风险，可直接用于机械结构的虚拟装配验证、运动仿真分析以及后续的加工工艺编制，适配各类需要铰接支撑结构的工业机械装配场景。
