三叶塑料螺旋风扇桨叶结构设计

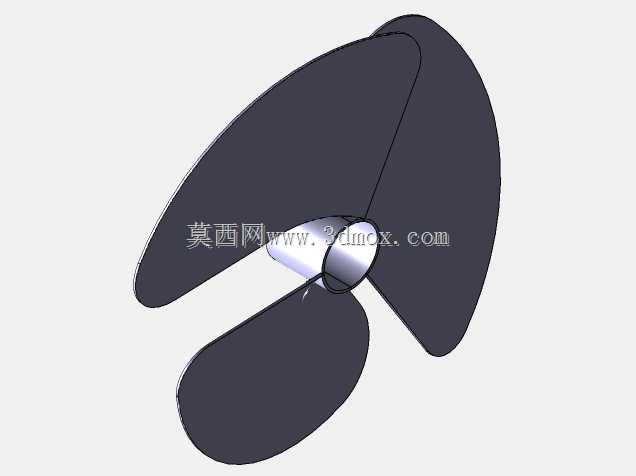

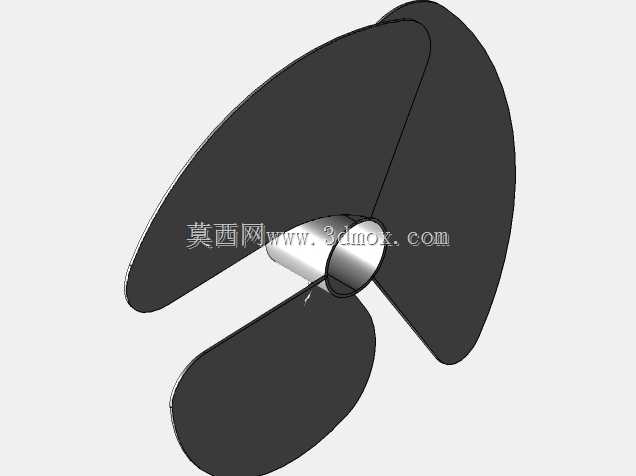

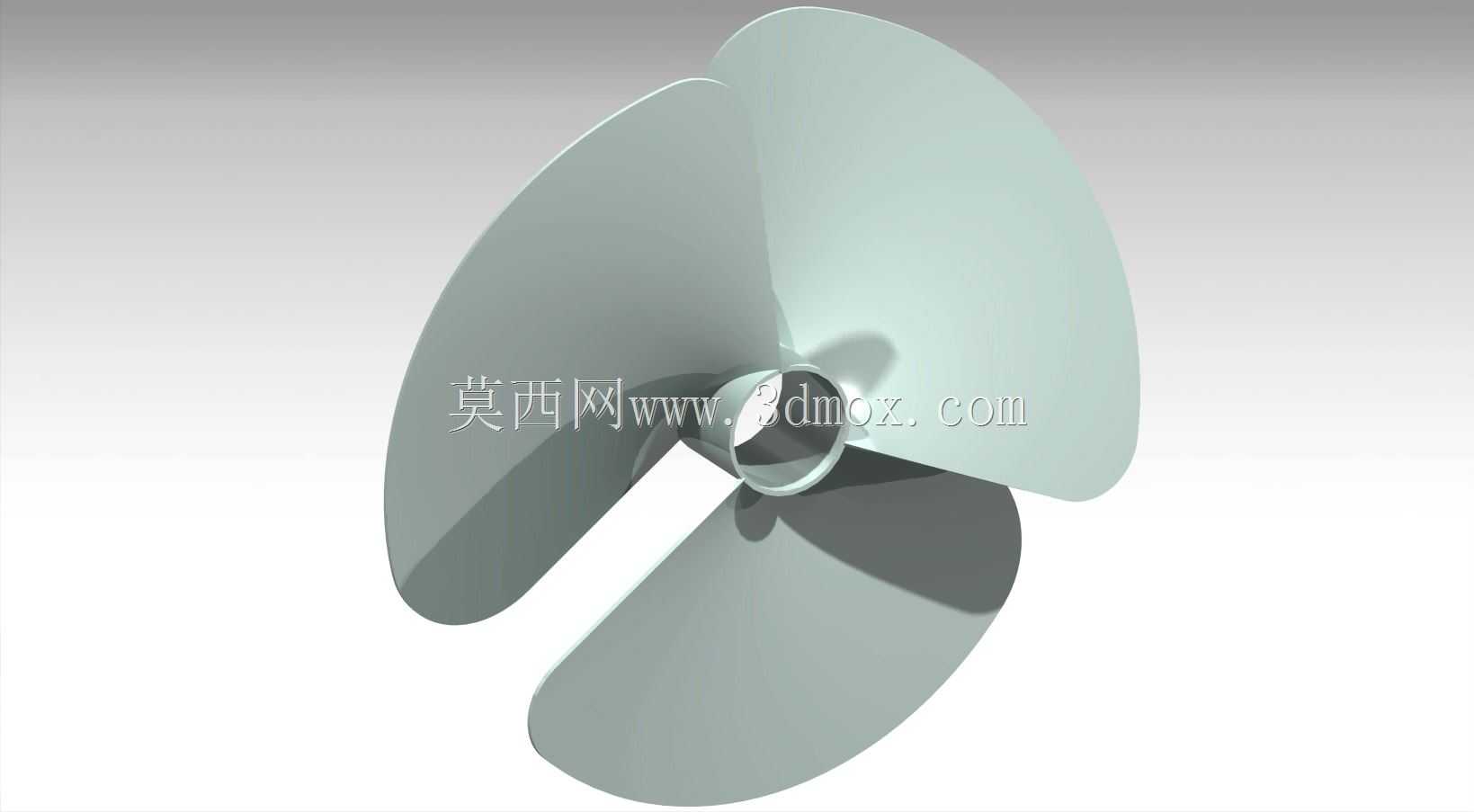

　　这款三叶塑料螺旋桨叶，主要适配小型家用台扇、落地扇、桌面散热风扇以及部分小型通风设备的送风端，也可作为玩具风动装置、小型空气循环设备的动力输出部件，在民用家电、小型通风换热场景、玩具动力结构中都有广泛的应用空间。桨叶整体采用等距螺旋曲面设计，三片叶片沿中心轮毂周向120度均匀分布，这种布局能在旋转过程中保证动平衡余量均匀，降低高速运转时的径向抖动，减少整机运行的振动噪音。叶片从根部到叶梢采用渐变厚度设计，根部与轮毂衔接处做了圆弧过渡加厚处理，能承受电机启动瞬间的扭矩冲击，避免长期运转出现根部应力断裂；叶梢位置做了薄化切边处理，能降低旋转时的叶尖涡流损耗，提升送风效率的同时减少紊流带来的异音。中心轮毂为带通孔的圆柱结构，

　　通孔内壁做了定位卡槽设计，可直接与电机输出轴的卡位结构配合，安装时无需额外粘接即可传递扭矩，轮毂端面做了平整化处理，能与电机端盖贴合紧密，控制轴向窜动间隙在合理范围内，避免运转时出现前后窜动的异响。设计过程中优先考虑了塑料注塑成型的工艺特性，所有曲面过渡均采用大圆角顺滑衔接，没有尖锐棱角与倒扣结构，模具开模时可直接采用前后模分型，无需复杂抽芯结构，能有效降低注塑生产的模具成本与成型不良率。叶片的螺旋升角经过反复调校，在常规家用风扇电机的转速区间内，既能保证足够的送风距离，又不会因为风阻过大导致电机负载超标，适配常规220V交流家用风扇电机与低压直流散热风扇电机的扭矩输出特性。安装边界上，

　　中心安装孔的尺寸适配常规小型风扇电机的输出轴直径，轮毂外径控制在合理范围，不会与风扇网罩的中心固定支架产生干涉，叶片旋转外径适配常规小尺寸风扇的网罩内径，安装后叶梢与网罩的安全间隙符合家电安全规范要求，不会出现擦碰网罩的风险。叶片表面为光滑曲面设计，注塑成型后无需额外打磨处理即可减少风阻，同时日常清洁时擦拭方便，不易积灰。整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能控制叶片重量，降低电机的启动负载，延长电机的使用寿命。
