小型圆柱式带拨片钥匙锁具结构设计

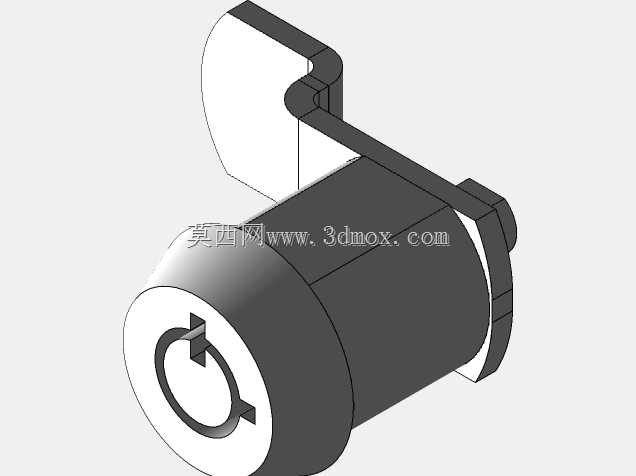

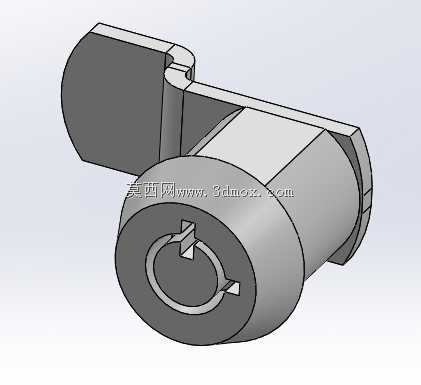

　　这款带侧边拨片的圆柱钥匙锁，是日常箱柜、小型设备舱门、工业控制柜上应用极广的锁止构件，日常选型时经常会碰到安装空间受限、锁止行程匹配不准的问题，建模时特意把安装配合边界做了精准还原，方便结构工程师直接调用做装配干涉检查。从实际使用场景来看，这类锁具不需要复杂的锁止机构，靠钥匙插入后带动内部锁芯旋转，驱动侧边的拨片转动，就能实现门板和柜体框架的卡合与脱开，相比传统的弹子门锁，它的安装深度更浅，圆柱主体的外径适配常规的16-20mm面板开孔，不需要在门板上做沉台加工，薄钢板、亚克力板甚至木质柜体都能直接安装，适配性很强。设计时优先考虑了锁芯的转动同轴度，锁芯主体和外壳的配合间隙控制在0.1mm以内，既保证转动顺畅不会卡滞，

　　又能避免间隙过大导致的晃动旷量，侧边的拨片做了折弯成型结构，旋转90度即可完成锁止动作，拨片的伸出长度刚好卡在常规柜体框架的内侧，不会因为行程过长刮蹭柜内的布线或者元器件，也不会因为行程过短导致锁止失效。很多新手工程师做这类锁具建模时，容易忽略钥匙插入的导向结构，这款锁的锁芯入口做了微小的倒角导向，钥匙插入时不需要精准对位就能顺利滑入锁孔，实际使用时的容错率更高。锁体尾部的限位台阶做了加厚处理，安装时从门板外侧插入锁体，内侧用配套的锁紧螺母固定即可，不需要额外的焊接或者螺丝固定，装配效率很高，后期维护更换也不需要拆解整个门板结构，直接从外侧拧下螺母就能拆下锁体。从结构强度来看，锁芯和拨片的连接部位做了加强筋过渡，

　　反复开关转动也不会出现拨片断裂或者变形的问题，日常使用中哪怕是频繁开合的设备检修门，也能满足长期使用的强度要求，不会因为频繁操作出现锁止失效的情况。建模时还原了锁孔内部的弹子槽配合结构，不过做了适当的简化处理，既保留了结构的真实性，又不会因为细节过多导致装配文件过大，方便在整机组装时调用，不会拖慢整体的装配运行速度。
