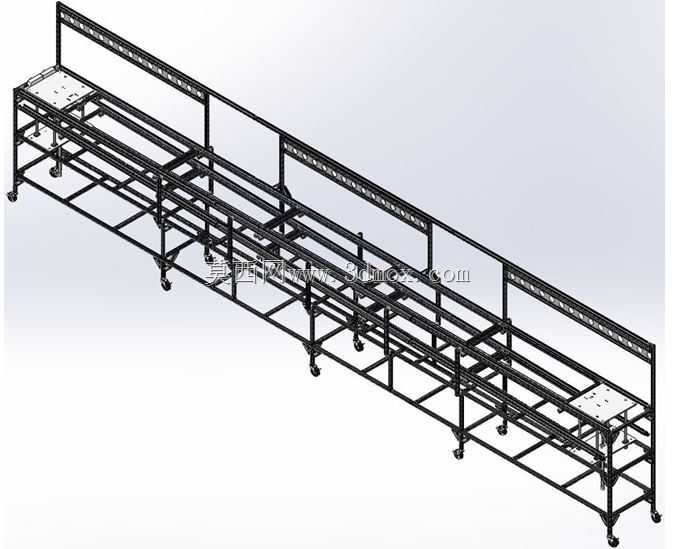

双工位带脚轮铝型材线体长机架结构

　　该线体机架结构主要面向车间内小件组装、工序流转类生产场景，可直接嵌入现有产线作为工位间过渡承载结构，也可独立作为小型产品的组装作业线使用，适配电子配件、小型五金件、低压电器组件等产品的生产流转需求，两端预留的工位安装位可直接固定作业台板、工装夹具或者检测工位模块，无需额外对主框架进行打孔改制。整体框架采用工业铝型材拼接搭建，所有连接节点均采用标准型材角件与内置螺栓锁紧，无焊接结构，后期调整线体长度、增减工位时仅需拆解对应段型材即可完成改制，适配多品种小批量生产场景下的产线快速调整需求。底部配置的万向脚轮带刹车锁定结构，日常需要调整线体位置、清理车间地面或者对接不同产线时，可直接推动整体移位，锁定后脚轮的承载能力可满足常规工位物料、

　　作业人员倚靠的载荷需求，框架底部的横向支撑型材做了加密排布，避免长跨度框架出现中部下挠变形的问题，型材选型时兼顾了轻量化与结构刚性，整体框架自重控制在合理区间，单人配合即可完成短距离移位。线体两侧预留的型材槽位可直接安装走线槽、物料挂条、作业指导书支架或者感应开关安装座，无需额外在型材上钻孔攻丝，上部的侧挡框架可防止输送过程中物料从侧边滑落，也可作为安全光栅、防护网的安装基础。设计过程中优先考虑了安装边界的适配性，整体宽度控制在常规车间人行通道预留尺寸范围内，长度方向可根据实际工位数量进行同规格型材的拼接拓展，两端的工位台板安装位预留了标准安装孔距，可直接适配市面上通用的防静电工作台板，台板下方预留的空间可放置工具盒、

　　物料周转箱或者小型气动元件的安装位。框架中部的纵向排布型材作为输送载体的安装基础，可适配皮带输送线、滚筒输送条或者流利条滑道的安装，不同输送形式切换时仅需更换中部的承载构件，主框架无需做结构性改动，整体结构的受力路径经过优化，所有竖向支撑脚轮的位置均对应上部的承载梁位置，避免出现悬臂受力导致的型材连接节点松动问题，长期使用过程中可定期检查连接螺栓的锁紧状态，维护难度远低于焊接式钢结构机架。
