PVA装配生产线铝型材框架输送设备

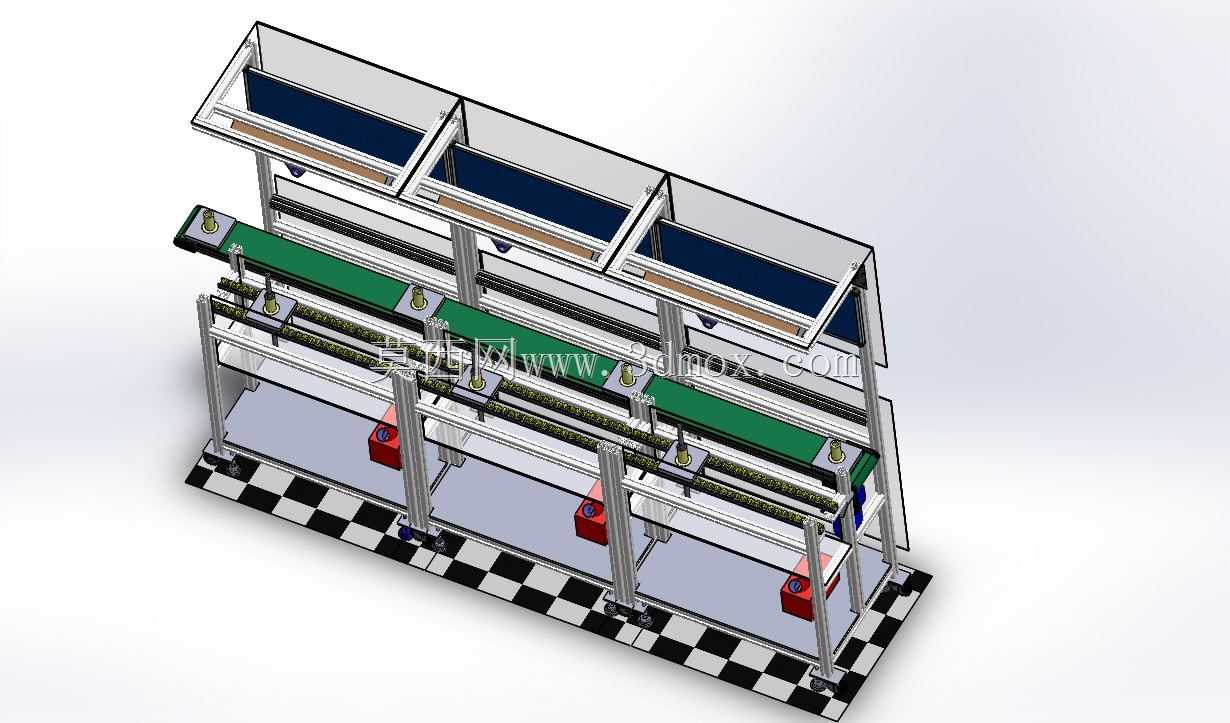

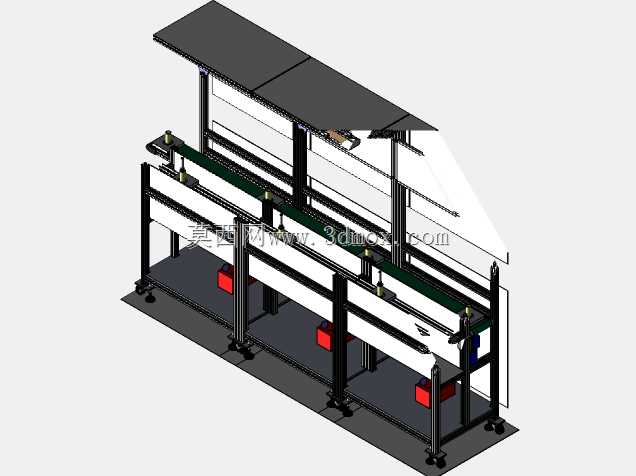

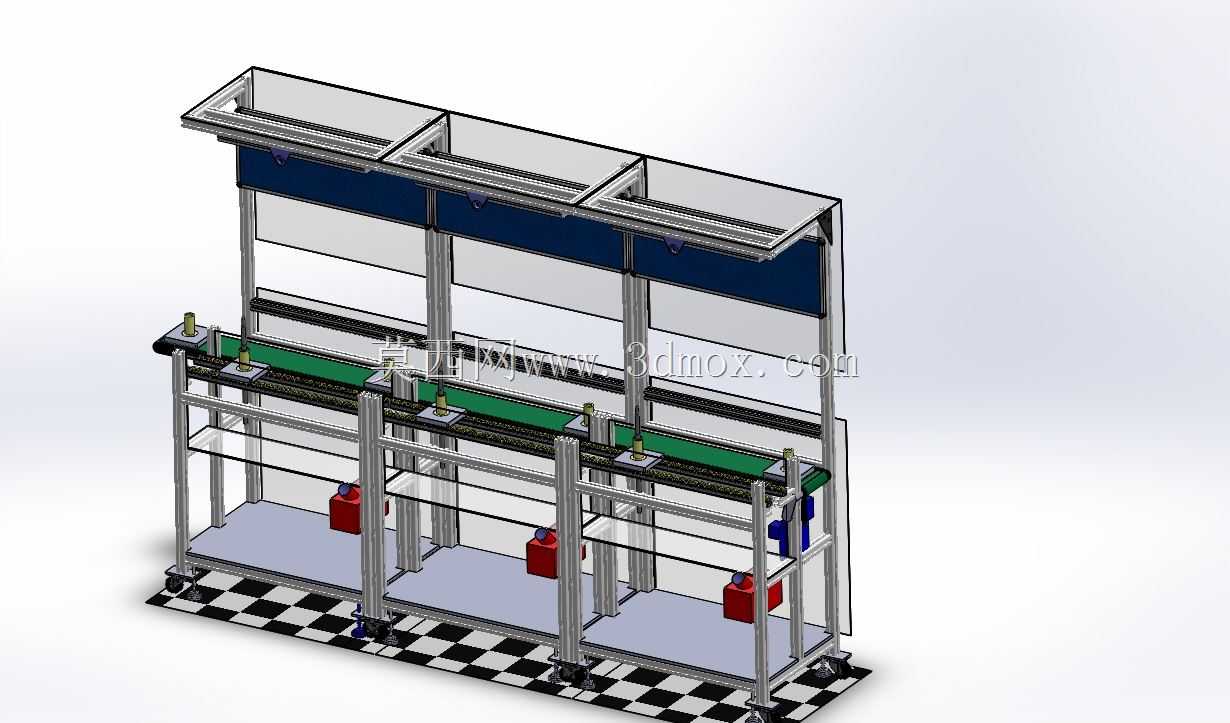

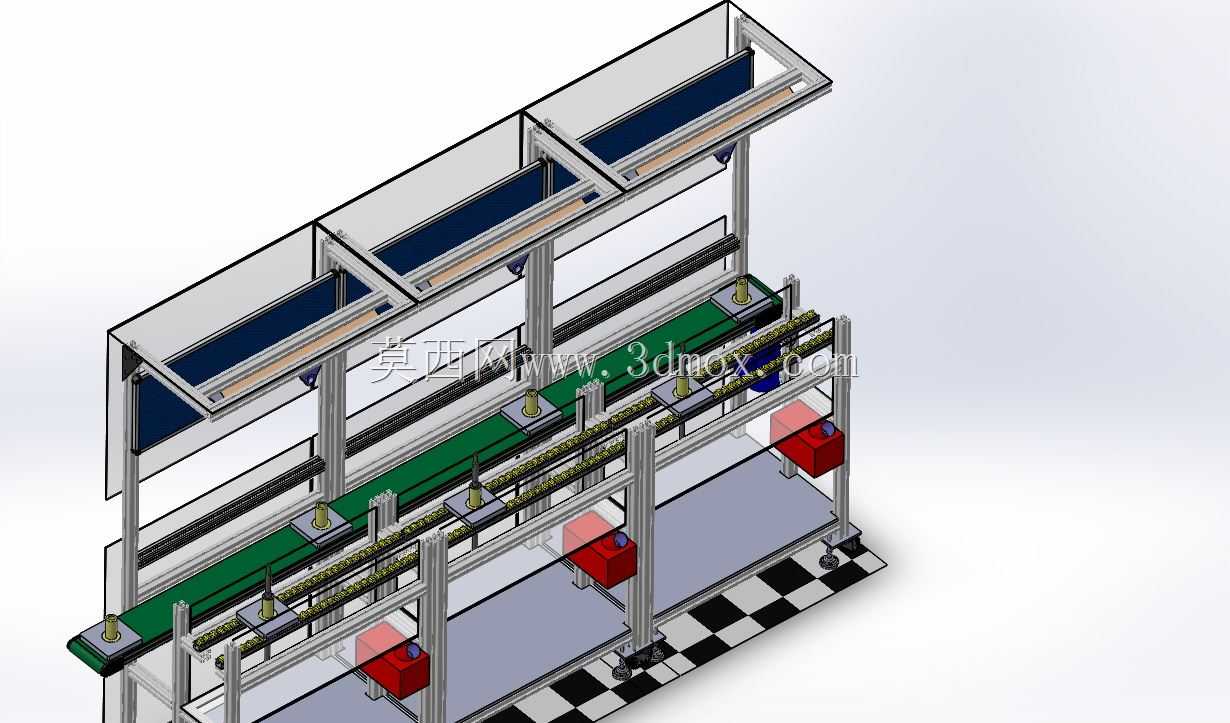

　　这套PVA装配生产线的三维结构，核心是面向多工位并行装配作业场景搭建的连续输送式作业单元，整体采用工业铝型材作为主体承载框架，适配车间内产品逐工位组装、工序流转的实际生产需求，常见于需要多工序串行完成零部件压装、涂覆、检测、附件安装的离散制造装配环节，可覆盖从零部件上料、逐工位装配到成品下线的全段作业流程。设备主体的输送段采用绿色PVC皮带作为载具，皮带下方布置承托板避免重载段皮带下挠，输送线两侧沿长度方向排布多组独立作业工位，每个工位对应框架上的独立照明单元，采用内嵌式长条灯具安装在顶部型材横梁下方，照明角度正对工位作业面，避免作业人员操作时产生阴影遮挡装配区域。框架的上层横梁预留了工具挂架、物料盒滑轨的安装槽位，

　　作业时可将电动螺丝刀、扭力扳手、待装小零件盒直接挂装在工位侧方，减少作业人员取件的转身动作幅度，提升单工位作业效率。输送线的侧边布置有通长的走线槽，所有工位的供电线缆、信号线缆全部内置在槽内，避免线缆外露剐蹭输送带上的工件，也方便后期新增工位时的线缆拓展，无需重新在外层布线打乱现有布局。设备底部配置可调脚轮与支撑脚组合结构，移位时可降下脚轮推动整线调整位置，定位固定时升起支撑脚将整线抬离地面，既可以抵消车间地面的不平整误差，也能避免生产作业时设备产生偏移。线体末端的红色箱体为工位废品收集盒与工具暂存柜，每个工位对应一组独立收纳单元，作业过程中产生的包装废料、不合格小零件可直接投入对应盒内，

　　避免杂物掉落在输送皮带上带入下一个工序造成卡滞。从结构设计逻辑来看，这套生产线的框架全部采用标准4040与4080铝型材拼接，连接部位采用内置角件与螺栓锁紧，没有采用焊接结构，所有部件都可以拆解后二次重组，后期如果需要调整线体长度、增减工位数量，只需要采购对应长度的型材与配件就可以完成改造，不需要整体报废重做，适配多品种小批量生产模式下的产线快速调整需求。线体的输送驱动单元布置在皮带的端部，采用减速电机驱动主动辊带动皮带运转，速度可根据生产节拍调整，相邻工位之间的皮带段没有额外隔断，工件通过工装板承载后可沿皮带顺畅流转到下一个作业工位，工位侧方的挡条可限制工装板的偏移范围，避免工装板卡滞在型材框架缝隙处。

　　顶部的防护挡板采用半透明亚克力板安装在框架后侧，既可以阻挡作业时工具、零件意外掉落至线体后方，也不会遮挡后方的采光，挡板通过T型螺栓固定在型材槽内，拆卸清理时不需要拆解主体框架。安装边界方面，整线的宽度方向控制在1.2米范围内，长度可根据工位数量灵活拓展，单段标准线体长度为6米，高度方向作业面距离地面为750mm，符合人工站立作业的人体工程学高度，顶部照明单元距离作业面的高度为1.4米，既保证照明亮度充足，也不会碰头影响作业人员操作。线体与车间墙体、其他设备之间预留至少0.8米的通行通道，方便物料配送人员从侧方补充物料，也方便设备维护人员进入线体后侧检修驱动、走线部件。在实际应用中，这类生产线可根据装配产品的尺寸更换不同宽度的皮带，调整工位之间的间距，比如装配尺寸较大的汽车零部件时，可将单工位长度从0.8米拓展到1.2米，预留足够的作业操作空间；装配小型电子零部件时，可压缩工位间距，提升单位长度内的工位密度，匹配更高的生产节拍。框架上预留的传感器安装位，可在每个工位处加装到位传感器，当工装板流转到对应工位时自动停止皮带，待该工位作业完成后按下放行按钮再流转到下一工位，实现半自动化的节拍控制，不需要人工频繁控制输送线的启停。
