带电磁制动齿轮减速感应电机结构

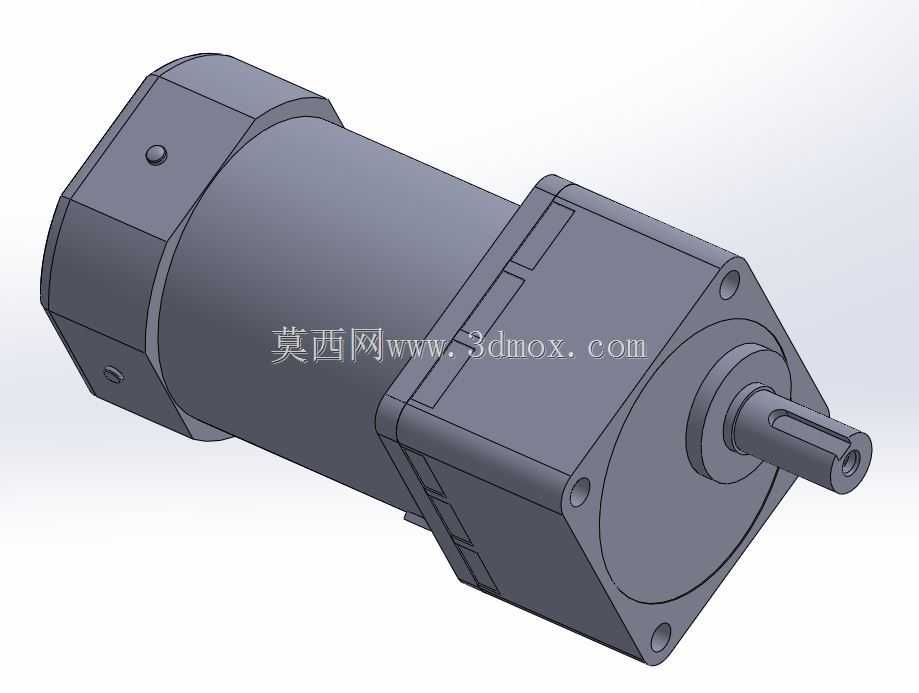

　　这款带齿轮减速与电磁制动功能的感应电机，在轻工自动化输送、小型包装设备进给、精密工位转台驱动这类需要频繁启停、定位锁定的场景中适配性极强，很多做非标设备结构设计的工程师在选型时，常会优先考虑这类集成化的驱动单元，省去单独匹配制动器、减速箱的对接校核工作量。从结构设计逻辑来看，整机采用方形安装法兰配合柱形机身的布局，输出端为标准键槽轴，安装法兰上的四个固定孔位做了沉台处理，能保证安装时螺栓头不突出法兰端面，避免和对接的负载安装面产生干涉，机身侧面预留的接线盒位置做了密封凸台结构，兼顾车间多尘、少量溅液的使用工况防护需求。集成的齿轮减速级采用平行轴齿轮传动结构，能在输出低转速的同时放大输出扭矩，匹配不同工况下的负载驱动需求，

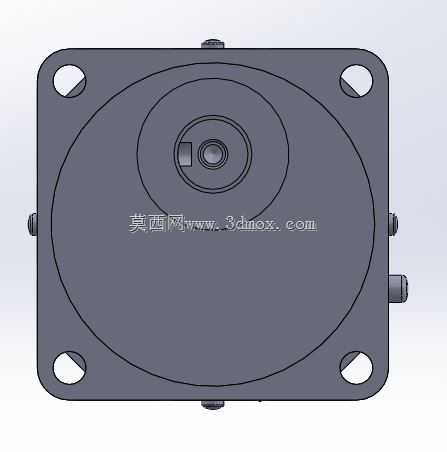

　　电磁制动模块集成在电机尾端，断电时能快速锁止输出轴，避免垂直布置的负载出现溜车、工位偏移的问题，对于需要断电保持位置的顶升、翻转工位来说，这个结构能省掉额外的机械锁定机构。设计时的安装边界需要重点关注，90mm见方的法兰安装面要和负载端的安装止口做同轴度匹配，输出轴的键槽尺寸要和对接的联轴器、传动轮内孔键槽做公差配合，机身的轴向总长度要提前在设备布局时预留足够的安装空间，避免和周边的走线槽、防护板产生位置冲突。从实际使用的角度，这类集成式驱动单元相比单独拼接电机、制动器、减速箱的分体结构，整体同轴度更容易保证，传动过程中的径向跳动更小，长时间运行的噪音控制也更优，齿轮箱内部的润滑脂在出厂时已经完成预填充，

　　日常维护只需要定期检查接线端子紧固状态、安装螺栓的预紧力即可。在做三维建模时，机身的散热筋结构做了简化处理，既保留了外观辨识度，也不会因为过多细碎特征导致装配体文件过大，影响整体设备的装配仿真运行效率，输出轴的键槽、法兰安装孔的位置都严格按照实物尺寸做了参数化建模，导入设备总装时可以直接做配合约束，不需要额外调整尺寸。
