工业多通道电荷放大器结构设计

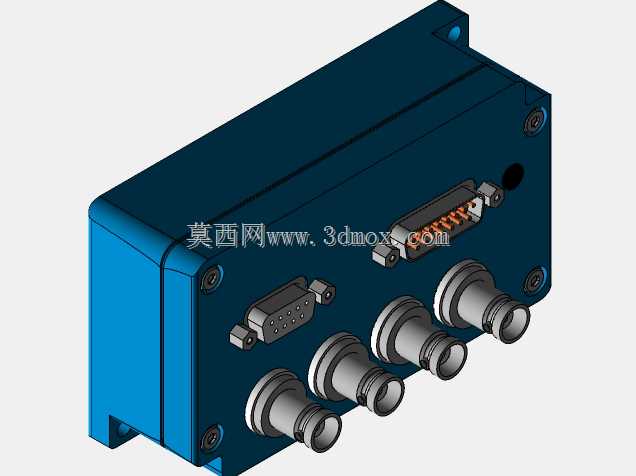

　　在工业现场的压力、冲击力、振动等动态力值检测场景中，压电类传感器输出的高阻抗电荷信号无法直接被采集设备识别，这类电荷放大器就是衔接传感端与采集端的核心信号调理单元，本次建模还原的四通道机型，是目前冲压监测、切削振动测试、结构模态试验场景中应用较广的型号。从实际使用需求出发，这款设备的外壳采用一体压铸铝合金成型，边角做了圆弧过渡处理，表面做蓝色硬质氧化层，既满足车间多油污、多切削液飞溅场景下的IP65级防护要求，也能在设备密集安装的机柜内避免边角磕碰损伤相邻线缆。设备正面排布四个BNC信号输入接口，对应四个独立测量通道，单通道可独立配置测量量程，覆盖±100pC到±1000000pC的电荷输入范围，可适配不同灵敏度的压电式压力、

　　加速度、力传感器，单台设备即可完成多点位的同步信号采集，减少多台单通道设备堆叠带来的布线混乱问题。接口上方设置DB型串口与数字IO接口，既可以通过串口连接上位机完成参数配置、量程切换、零点校准操作，也能通过数字IO接口接入产线的PLC控制系统，实现检测触发信号的同步交互，适配自动化产线的在线检测需求。从安装边界来看，设备底部预留标准DIN导轨安装卡扣，也支持侧面螺丝孔位的壁挂固定，整体外形尺寸紧凑，宽度适配标准电气柜的安装槽位，接线端全部朝向正面排布，在密集布线的机柜内无需侧身即可完成线缆插拔操作。设备内部集成峰值存储模块，可在高速冲击检测场景下自动捕捉瞬态信号峰值，无需依赖上位机的高速采集即可留存关键检测数据；

　　输入端集成防静电保护电路与差动补偿电路，可抵消传感器线缆传输过程中引入的共模干扰，同时隔离传感器端与设备外壳的电位差，避免车间复杂电磁环境下的信号串扰；数字输入输出端通过光电耦合器做电气隔离，可阻断工业现场电网浪涌对后端采集设备的冲击，提升整套检测系统的运行稳定性。建模过程中对外壳的散热筋结构、接口的安装公差、内部电路板的固定柱位置都做了1:1还原，可直接用于电气柜布线仿真、检测工位的设备布局校核，也能作为同类信号调理设备的结构设计参考。
