12英寸推挽管箱式音频放大装置结构设计

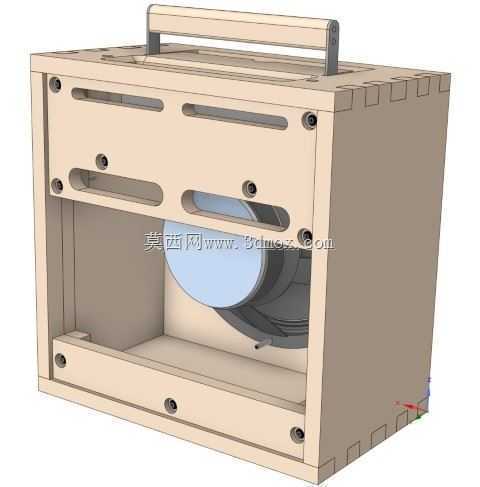

　　这款12英寸规格的管箱式音频放大装置，主要面向电声演奏场景的扩音需求，适配吉他类弦乐乐器的现场拾音扩声，也可作为小型桌面音频回放设备使用，在小型演出、工作室排练、个人练习场景中都能适配。设计之初参考了经典自由管放大器的声学布局思路，核心采用6L6GT推挽管电路架构，兼顾颤音效果与高增益导线传输特性，能还原出暖调的管箱音色特质，避免普通固态放大器音色偏冷的问题。

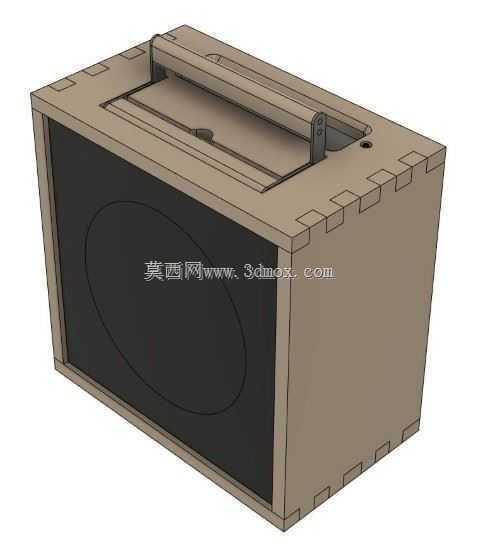

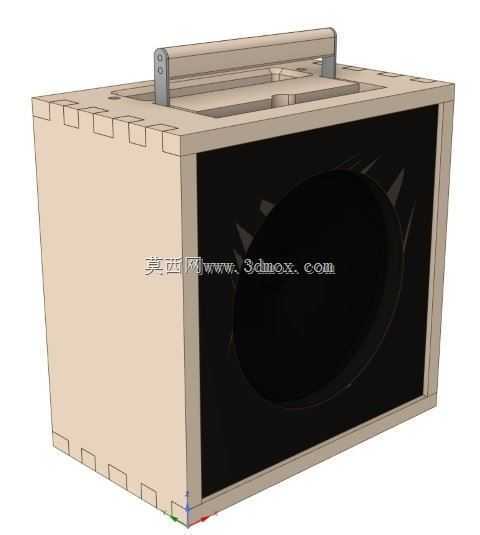

　　箱体主体采用0.5英寸厚度的Purebond胶合板拼接成型，拼接处采用榫卯咬合结构，无需额外角码加固即可保证箱体结构强度，同时减少箱体谐振带来的音染，装配时仅需配合胶水与0.25英寸紧固件即可完成组装，降低了手工制作的加工门槛。箱体正面预留12英寸扬声器的安装位，安装边界严格匹配12英寸全频扬声器的安装孔距，正面采用黑色透声面板覆盖，既保护扬声器单元，也能保证声波无阻碍传递。

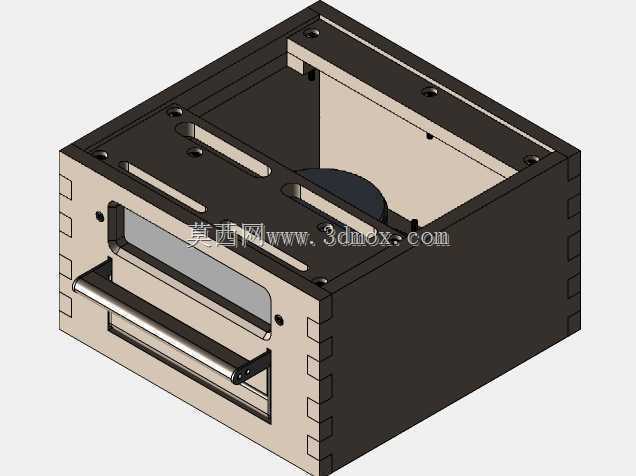

　　箱体底部设计钢制底盘，底盘上预置4个焊接螺母，用于固定内部电路安装板与变压器等重型元器件，避免搬运过程中内部元器件移位，同时钢制底盘可起到一定的电磁屏蔽作用，减少外界电磁干扰对音频电路的影响，降低底噪水平。提手部分设计了两种结构方案，一种为一体化成型提手，可直接装配使用，另一种为分体式结构，需要通过焊接与研磨工序完成装配，使用者可根据自身加工条件选择适配的方案。

　　建模过程中对所有拼接缝的配合公差做了预留，胶合板拼接榫位预留了胶水填充间隙，避免装配时出现过盈无法卡合的问题，同时CAD文件中未包含CAM加工阶段需要添加的切削余量，后续加工时可根据自身加工设备的精度特性补充对应余量，无需额外修正基础结构尺寸。箱体顶部的提手安装位做了沉台处理，提手装配后与箱体顶面齐平，堆叠放置时不会出现凸起干涉，侧面的边角处未做倒圆角处理，保留直角结构方便后期使用者根据自身喜好做个性化倒角打磨，也可直接包边处理提升握持舒适度。内部电路安装空间做了分区规划，电源变压器与音频放大电路分别布置在底盘两侧，减少电源部分对音频信号的干扰，扬声器接线端预留了足够的走线空间，方便后期接线与元器件更换维护。
