12V直流车门电磁锁结构设计

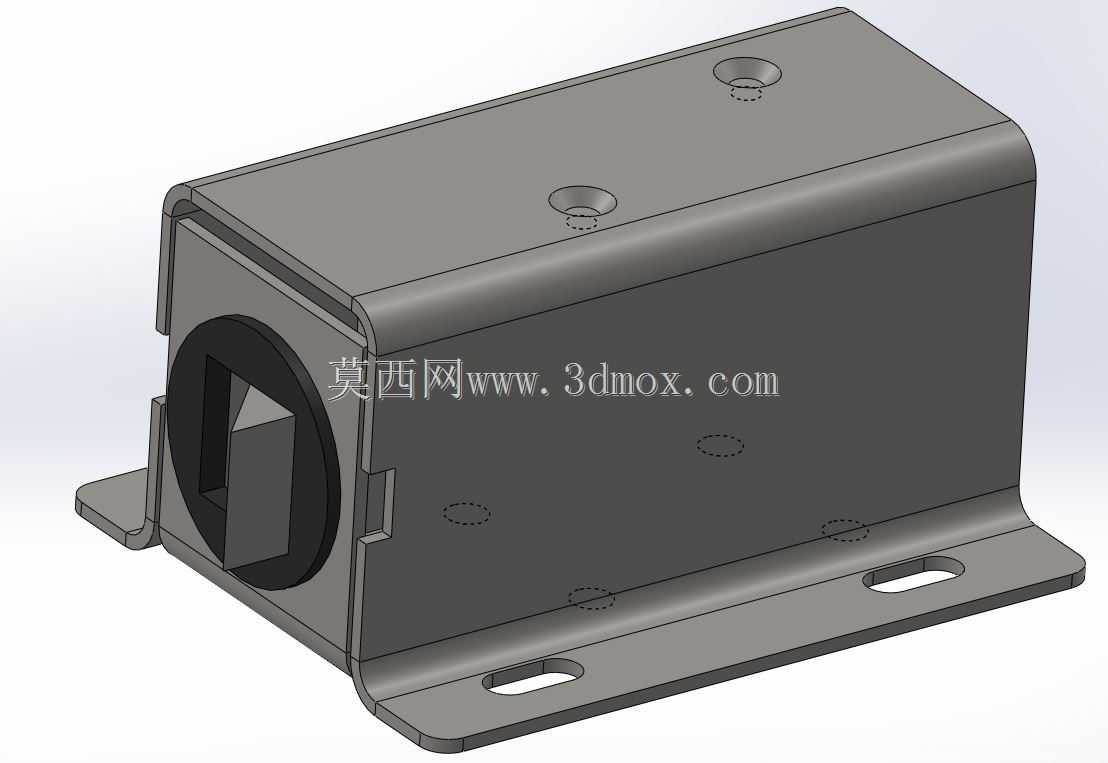

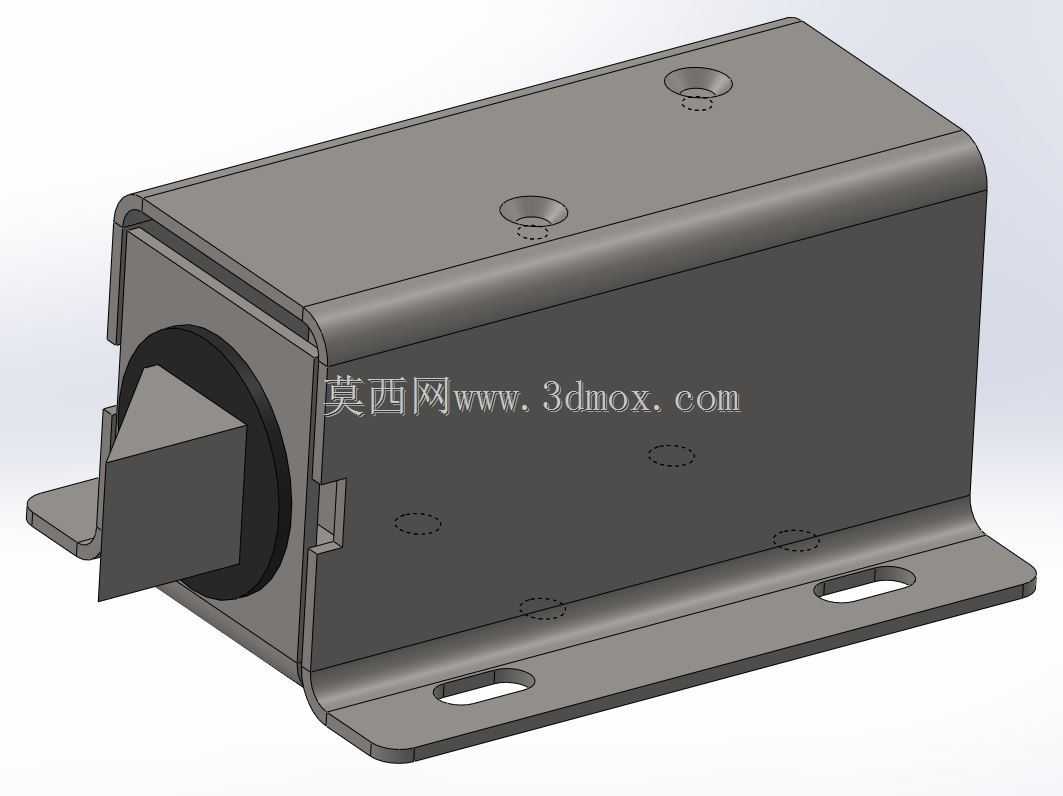

　　这款电控锁止执行件主要配套乘用车辆、商用营运车辆的车门锁止系统使用，也可拓展适配小型设备舱门、电控储物柜门的锁止场景，作为整车车身电控系统的末端执行部件，直接承接中控锁系统的电信号指令，完成锁舌的伸出与收回动作，实现车门的远程锁闭与解锁控制。从实际装车适配角度看，该部件采用金属壳体搭配内置电子元件的结构设计，外壳做一体化弯折成型处理，表面为哑光金属质感，自身结构强度足以应对车门日常开关过程中的振动、冲击载荷，同时能抵御行车过程中遇到的粉尘、溅水侵袭，满足车载部件的基础环境耐受要求。设计阶段优先考虑了车载场景的安装适配性，底部预留两个长圆形安装腰孔，安装孔中心距对应6.8mm的孔位尺寸，腰孔结构可抵消安装面的加工公差，

　　降低装配对位难度，总外形尺寸控制在66mm×40mm×27mm的紧凑范围内，不会过度占用车门内饰板内侧的有限安装空间，适配多数车型车门内部的腔体布局。性能参数匹配车载12V直流供电体系，额定工作功率8W，通电后可输出50g的锁止推力，对应10mm的额定工作行程，锁舌动作响应速度快，可在中控信号发出后快速完成锁止或解锁动作，不会出现动作滞后导致的锁止不到位问题。部件尾部预留长度24cm的供电线缆，足够从车门安装位延伸至车门内线束接驳点，无需额外延长接线，减少装配环节的接线工作量。锁体侧面设置的定位凸台可在装配时与车门钣金的定位卡槽配合，实现安装过程中的预定位，降低装配时的对位调整时间，提升产线装配效率。

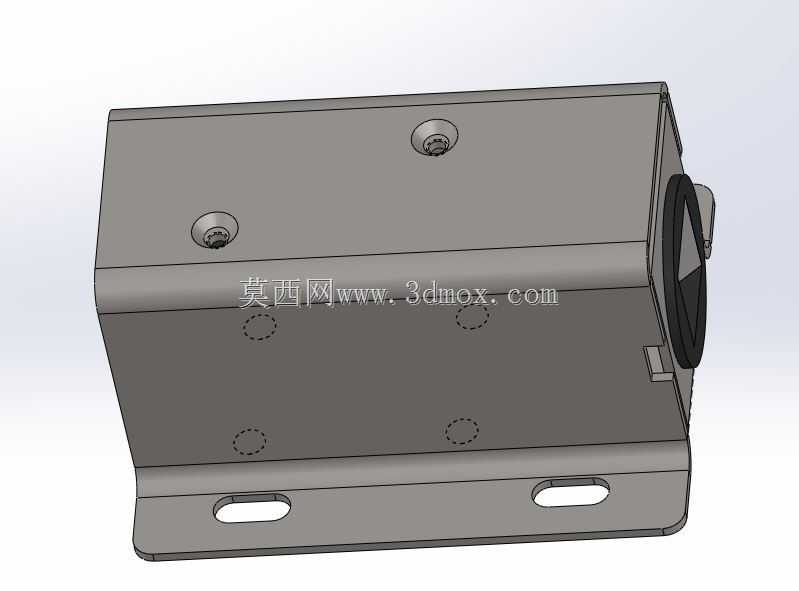

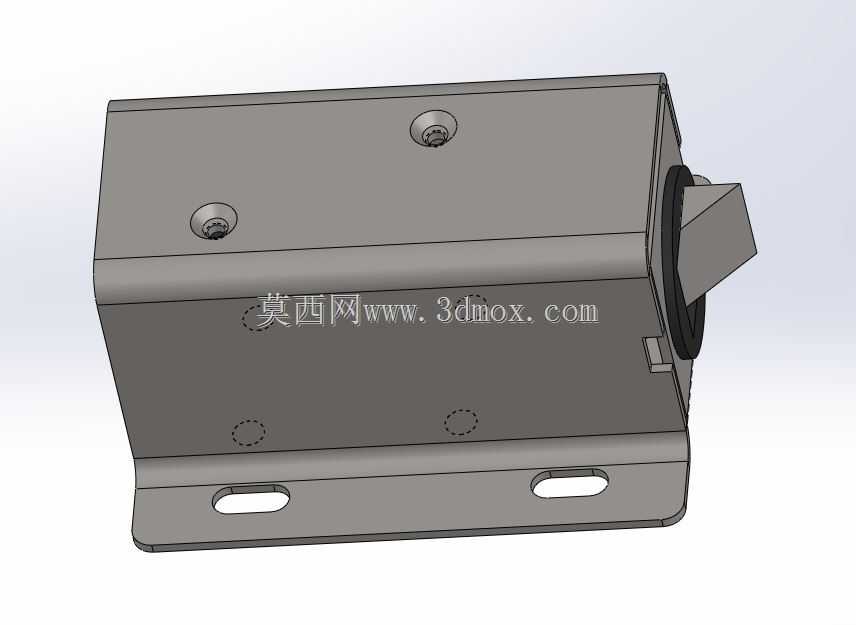

　　锁体顶面的两个固定螺丝用于锁壳的封装固定，后期维护拆解时只需拆除这两个螺丝即可打开壳体，检修内部的电磁线圈与锁舌传动结构，降低售后维护的拆解难度。从结构建模角度看，该模型完整还原了锁体的所有安装特征、外形轮廓与接口细节，可直接用于车门锁止系统的装配干涉检查、安装位布局校核，也可作为电控锁具选型阶段的三维参考模型，帮助结构工程师快速完成整车中控锁系统的布局设计，避免因锁体尺寸匹配问题导致的后期设计变更。
