后悬式梯架型卡车底盘及发动机支架结构

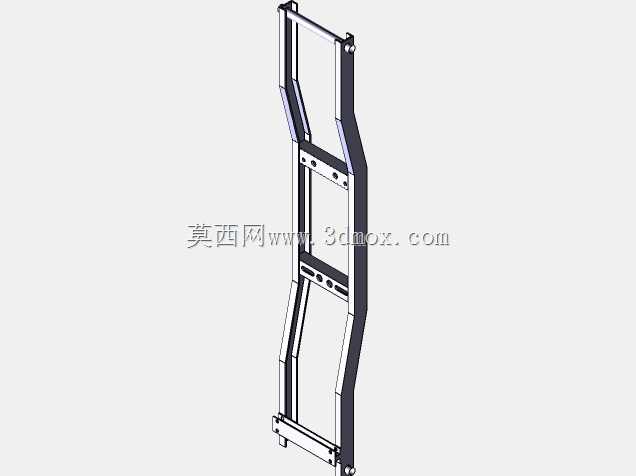

　　该梯架式底盘结构主要适配轻中型载货卡车的后悬段布置需求，在城配物流、短途转运类卡车的底盘布局中，这类窄幅梯架结构能很好平衡后悬段的承载冗余与整备质量控制要求，相比同吨位常规直通大梁结构，后悬段的纵向占用空间更小，能给上装货厢留出更长的有效装载长度，同时不会过度压缩后轮后方的离去角空间，适配城市道路、乡镇非铺装路面等多种复杂通行场景。从结构功能来看，该集成式设计将发动机后悬置安装支架与梯架纵梁做了一体化布局，省去了独立支架额外的连接紧固件，减少了后悬段的应力集中点，纵梁采用变截面弯折成型工艺，中段根据动力总成后悬置的安装点位做了局部内收设计，既避让了传动轴、排气后处理系统的布置路径，也保证了支架安装位的结构刚度，

　　避免动力总成运行过程中的振动传递到车架引发共振。设计过程中优先考虑了安装边界的适配性，纵梁上下翼面预留了标准化的安装孔位，可适配不同马力段四缸柴油机的后悬置软垫安装，两侧纵梁的连接横梁采用分段式布置，靠近发动机端的横梁做了下沉设计，预留出发动机油底壳、起动机的维护操作空间，不需要拆卸车架附件就能完成常规的机油更换、起动机检修作业。外形尺寸方面，该梯架段整体宽度控制在窄体轻卡的车架宽度区间，纵向长度覆盖从变速箱后端到后钢板弹簧前吊耳的布置区间，纵梁的板厚选用商用车车架常规的高强度热轧钢板材质，翼面的安装孔位间距符合通用轻卡底盘的模块化布置标准，可直接替换同平台车型的后悬段车架结构，不需要额外改动周边的悬架、制动管路布置。

　　结构的受力路径经过优化，发动机运行产生的交变载荷通过集成式支架直接传递到纵梁腹板与上下翼面的交汇区域，再通过多道横梁分散到两侧纵梁，避免局部载荷长期作用引发的车架开裂问题，后悬段的尾部预留了拖车钩、后防护装置的安装点位，符合商用车安全法规的布置要求，梯架的内收段还预留了线束、制动气管的固定卡扣安装位，方便底盘装配过程中的管线规整，避免管线与运动部件发生干涉磨损。
