固定式工业ID读码器三维结构设计

　　在离散制造产线的追溯环节，固定式ID读码设备是打通物料全流程数据链路的核心感知部件，这款紧凑型读码器的结构设计完全围绕产线狭小安装空间的适配需求展开，23.5mm×27mm×43.5mm的方正机身可以直接嵌入工装夹具的侧装位、输送线的挡边间隙或是小型设备的操作面板预留位，不需要额外设计大尺寸安装支架，也不会挤占产线的操作维护空间。设备外壳采用拼接式密封结构，接缝处做了内嵌胶圈的压合设计，能够达到IP65的防护等级，适配机加工车间的切削液飞溅、焊接工位的烟尘弥漫、包装线的浮尘堆积等复杂工业场景，不需要额外加装防护外罩就能长期稳定运行。机身侧面预留的两个快装固定孔支持横向、竖向两种安装姿态，顶部的出线接头采用防弯折的螺纹锁紧结构，

　　避免产线布线拉扯导致的通讯接口松动，RS232与USB双通讯接口的布局做了内凹处理，插接通讯线后接头不会突出机身外轮廓，避免设备移位时磕碰接头造成通讯中断。光学部分的设计考虑了不同产线的读码距离需求，配置了40mm、70mm、110mm三种焦距的可调镜头，用户可以根据实际读码工位的安装距离自行更换适配，不需要重新选型采购整机；机身自带的大功率LED瞄准照明采用漫射匀光设计，针对金属表面激光打标的DPM二维码、塑料件表面印刷的一维条码、纸质标签的污损码都能提供均匀的打光效果，避免金属反光造成的读码失败，哪怕是静止状态或是慢速输送线上的标记不良条码，也能通过内置的解码算法完成快速识别，每秒5次的解码速率完全匹配中低速产线的节拍需求。

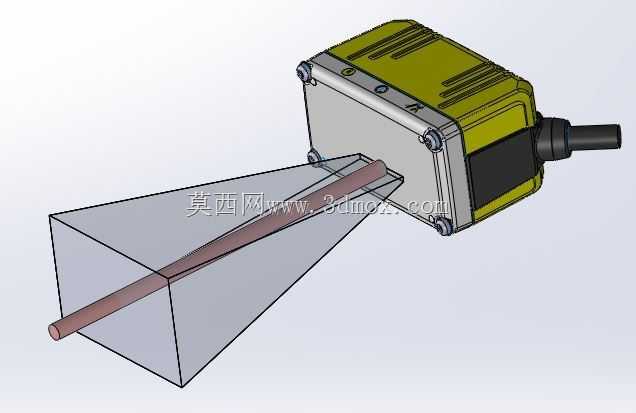

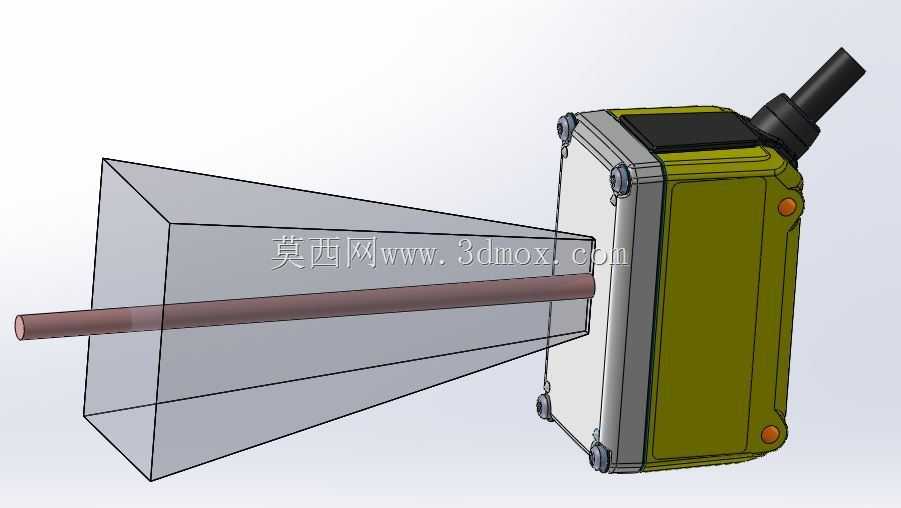

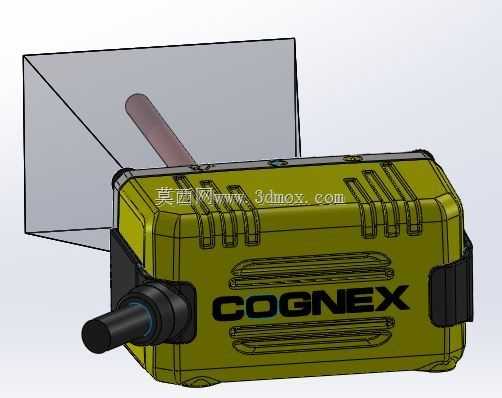

　　设备的解码模块预留了功能升级的硬件空间，基础版本可覆盖常规一维、二维条码的读取需求，后续如果需要对接产线质量管控系统，只需要通过升级密钥就能开通条码质量评级功能，分别支持一维码、二维码的印刷质量指标检测，不需要更换硬件就能适配产线的功能迭代需求。从建模细节来看，这款模型完整还原了设备的内部安装位、接口尺寸、固定孔位与外轮廓公差，做产线布局仿真、工装夹具设计时可以直接调用，不需要反复核对实物尺寸调整安装间隙，能够有效缩短工位改造的设计周期。
