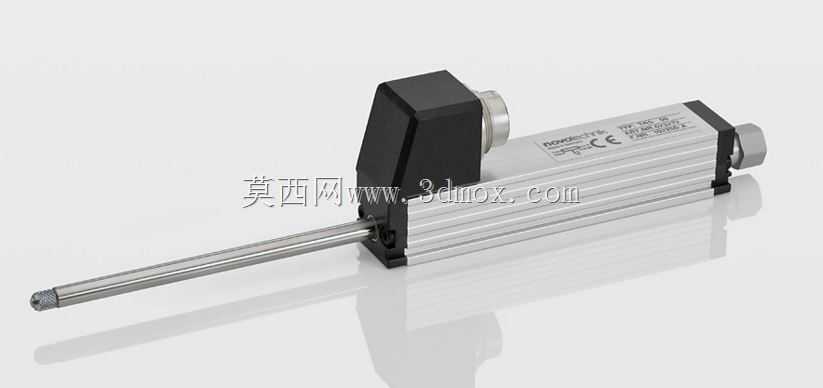

拉杆式回弹位移传感器三维结构

　　这款拉杆式位移检测元件，在工业自动化产线、液压气动执行机构行程反馈、机床进给位置校准、橡塑机械合模行程检测这类场景里应用十分普遍，核心作用是把机械部件的直线位移量转化为可被控制系统识别的标准电信号，无需额外加装机械传动耦合结构，就能直接完成位置量的采集，大幅简化检测端的安装结构。从结构设计逻辑来看，这款元件采用导电塑料电阻配集电极轨道的传感核心，在长期往复运动工况下能保持稳定的信号输出，线性度表现可以满足绝大多数工业闭环控制的精度要求，轴端配置的双轴承支撑结构，能有效抵消安装过程中产生的轻微径向偏载，哪怕设备运行中存在持续的冲击与振动，也不会出现测杆卡滞、信号跳变的问题，测杆前端自带的复位弹簧结构，

　　可以在外部驱动力撤除后自动带动测杆回到初始零位，不需要额外加装复位机构，适配很多需要跟随检测、无强制回程驱动的安装场景。从安装边界来看，这款传感器主体采用矩形铝型材外壳，侧面预留标准安装槽位，既可以通过支架侧装固定，也能利用端部的螺纹结构完成嵌入式安装，测杆伸出端预留标准外螺纹连接头，可以直接和被测运动部件做硬连接，也可以搭配测头实现接触式无硬连接的检测，电气连接端可选侧出插头或者尾部电缆出线两种形式，适配不同设备的布线空间要求。在实际选型建模过程中，需要重点关注测杆的全行程伸出长度、主体安装孔位的中心距、电气接头的突出尺寸，避免在装配时出现运动干涉，尤其是测杆的运动方向要和被测部件的运动方向保持同轴，偏角过大不仅会加剧轴承磨损，

　　还会直接影响检测精度。这类回弹式位移传感器相比普通无复位的拉杆传感器，在模具顶针行程检测、阀门开度反馈、包装机械送料位置检测这类场景里适配性更强，不需要额外设计拉绳或者连杆复位结构，整体安装占用空间更小，重复定位精度可以满足多数中低速运动机构的位置闭环需求，建模时还原了外壳的散热筋结构、端盖的密封槽、测杆的防尘密封结构，能直接用于设备整体装配的干涉检查、安装工位的布局设计。
