机加工多孔定位铣棋盘工装平台结构

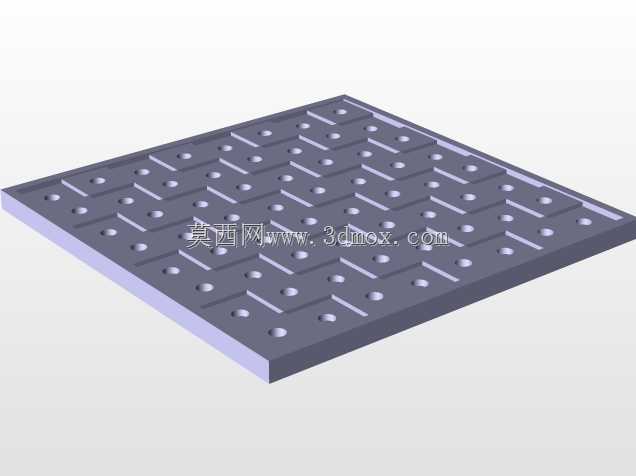

　　这类带阵列孔槽的平板结构，是铣削加工工位常用的柔性定位基础件，日常在中小批量零件的铣削、钻孔、轻量攻丝工序里承担工件装夹基准的作用，和传统固定式工装不同，这类棋盘式基板不需要针对每款零件单独制作专属夹具底座，能通过阵列排布的定位孔搭配快速销夹、压板组件，快速适配不同轮廓尺寸的工件装夹需求，大幅缩短工装准备的周期。从结构设计逻辑来看，基板本体采用高刚性合金钢材作为基材，整体做了淬硬处理来抵抗长期装夹和切削带来的磨损，上表面的孔槽采用等间距矩阵排布，孔位的位置公差控制在±0.02mm范围内，保证不同位置装夹的定位精度一致性；槽体采用贯通式长槽设计，既可以作为T型螺栓的滑移通道，也能在加工过程中排出部分切削碎屑，

　　减少切屑堆积在装夹面影响定位精度的问题。在实际车间应用场景中，这类基板通常直接安装在立式铣床、小型加工中心的工作台面上，安装时会先通过工作台的T型槽将基板找平锁紧，保证基板上平面和机床主轴的垂直度满足加工要求，基板的外形尺寸会根据对应机床的工作台行程做匹配，边缘预留的压紧位不会超出机床工作台的安装边界，避免加工过程中出现行程干涉。设计这类结构时，首先要确认对应机床的工作台承载上限，基板的整体厚度会根据最大装夹工件的重量、切削时的切削力大小做核算，避免大进给铣削时基板出现挠曲变形影响加工精度；孔阵的间距选择会结合常用工件的装夹跨度确定，既不会因为孔距过大导致装夹点位不足，也不会因为孔距过小削弱基板本身的结构刚性，

　　所有孔口和槽口都做了倒角处理，避免装夹时毛刺划伤工件基准面，也能减少操作人员调整夹具时的磕碰风险。和定制化的专用夹具相比，这种棋盘式定位平台的复用性极强，在多品种小批量的机加工车间里，能覆盖八成以上常规异形件、板类件的装夹需求，不需要每次换产都重新设计制作夹具底座，只需要调整定位销和压板的位置就能完成装夹切换，日常维护也相对简单，每班加工结束后清理干净槽孔内的切屑，定期在定位孔内涂抹少量防锈脂就能保证长期使用的精度稳定性。
