跳汰机板材加工用多工位定位夹具结构

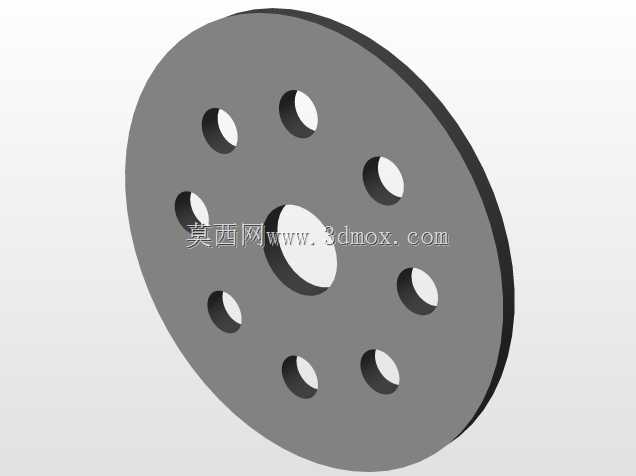

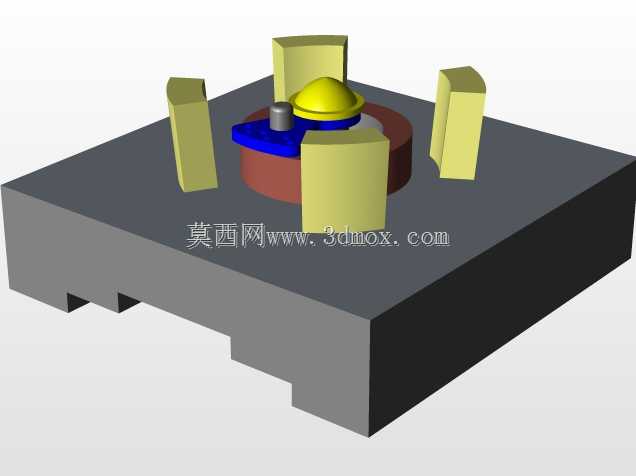

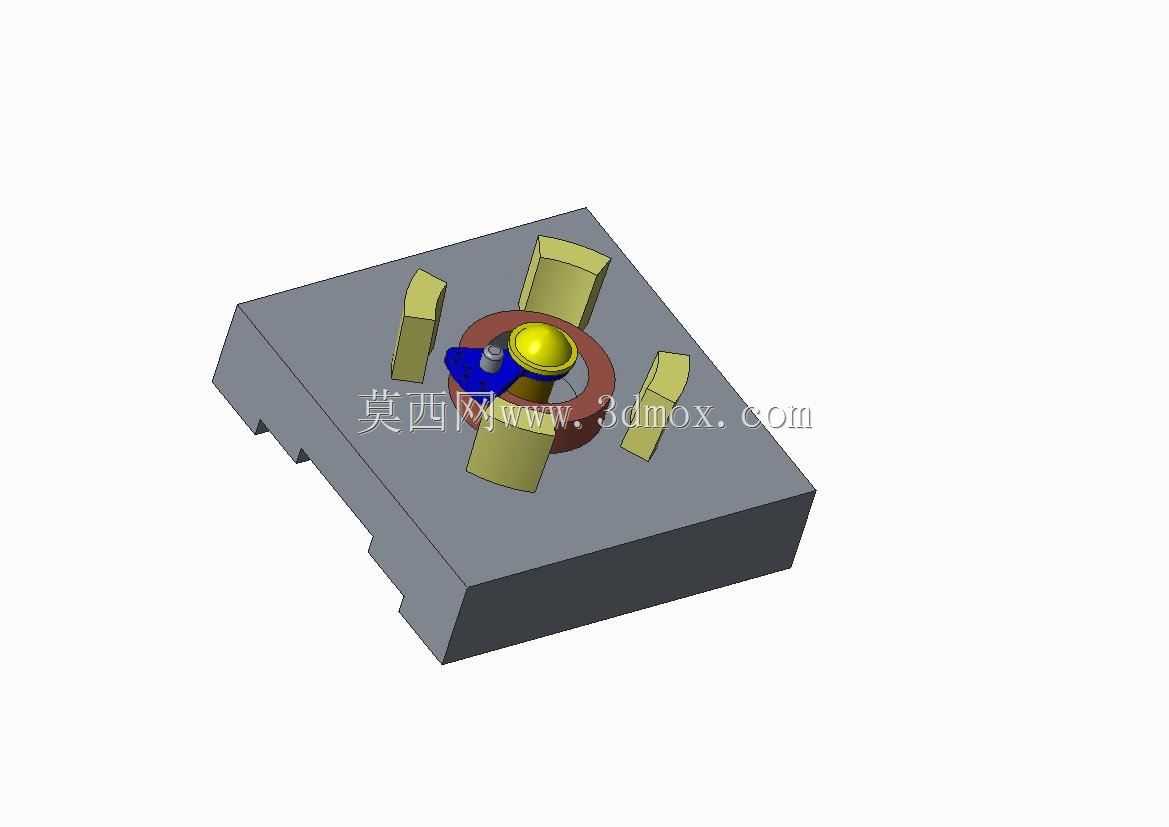

　　这款夹具主要服务于跳汰机核心板材类零件的机加工工序，在选矿设备制造车间的铣削、钻孔工位上，能完成圆形板材类工件的快速装夹定位，避免加工过程中工件受切削力偏移，保障孔位、端面加工的形位公差符合装配要求。从结构布局来看，夹具采用方形基座作为承载主体，基座底部设置有标准T型槽安装结构，可直接适配车间通用铣床、钻床的工作台T型槽间距，安装时无需额外加工过渡连接板，基座的安装边界覆盖常规中小型机床工作台的中心装夹区域，可适配直径300mm以内的圆形板材工件装夹，装夹高度范围可通过周向定位块的调整覆盖20-80mm厚度的板材。设计时优先考虑了跳汰机筛板类零件的加工特性，这类零件周向需要加工均匀分布的安装孔，中心位置有配合凸台的装配止口，

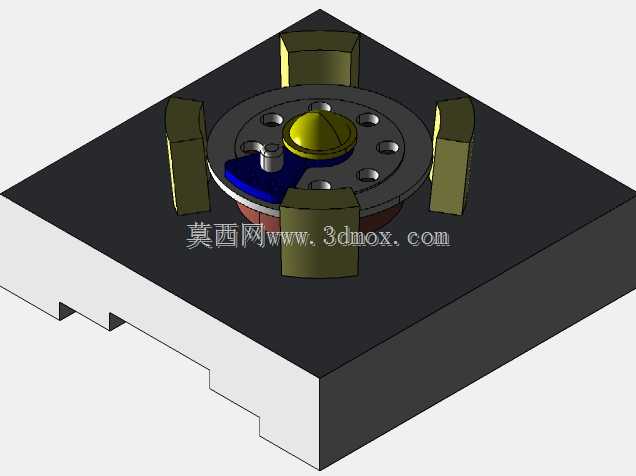

　　因此夹具中心设置了带定位凸台的回转基准座，工件吊装放置后可直接通过中心止口完成初定位，省去了人工找正中心的辅助时间。周向均匀分布的四个可调式定位压块，采用直面贴合工件侧壁的设计，相比传统点接触式夹紧结构，接触面积更大，装夹时不会在软质板材表面留下压痕，同时能抵消大进给铣削时产生的周向切削扭矩，避免工件转动。压块与基座之间采用滑槽式连接结构，可根据工件直径大小沿径向滑槽调整位置，调整到位后通过底部的锁紧螺栓完成固定，无需更换压块即可覆盖一定尺寸范围内的板材装夹需求，减少了工装更换的辅助时长。中心位置的快换压头采用半球形回转结构，压紧时可自适应工件端面的平面度误差，不会出现压头偏载导致的工件翘起问题，压头下方设置有弹性缓冲垫，

　　压紧过程中可逐步施加压力，避免刚性冲击导致的板材变形。在实际生产场景中，这类夹具可配合机床的分度功能使用，完成周向孔系的连续加工，一次装夹即可完成端面铣削、周向钻孔、中心止口精镗的多工序加工，减少了多次装夹带来的定位误差累积。基座表面做了发黑防锈处理，滑槽内预留有切屑排出槽，加工过程中产生的金属切屑可顺着槽道滑落，不会堆积在滑槽内影响压块的滑动调整，日常维护时只需用压缩空气吹扫即可清理切屑，无需拆解夹具。
