多规格彩色分层工业传动链条结构

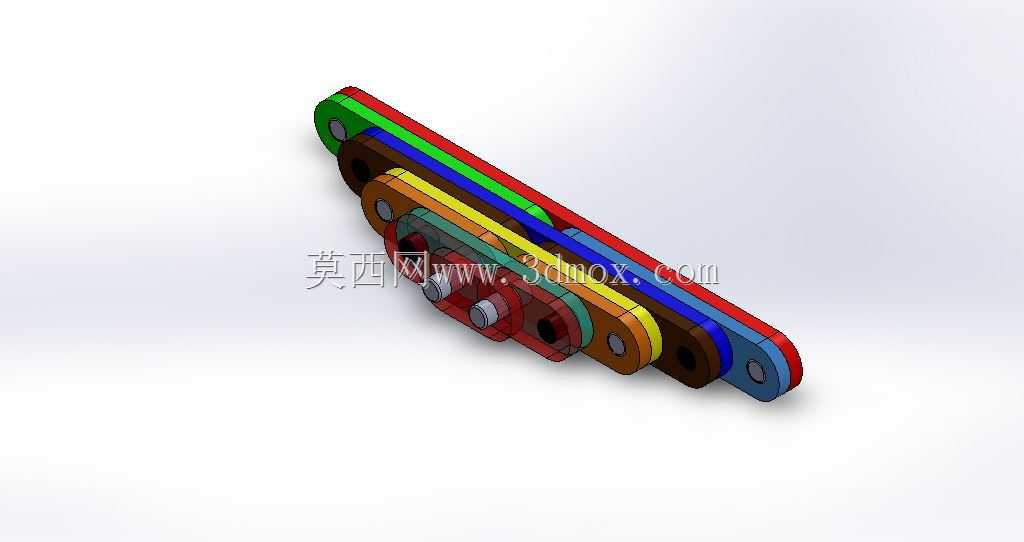

　　在各类工业传动场景中，链条作为核心的挠性传动部件，承担着动力传递、物料输送的关键作用，从常规的轻工生产线输送，到重型工程机械的动力传输，不同工况对链条的链节尺寸、抗拉强度、安装间隙都有差异化要求。本次呈现的多配置链条结构，针对不同安装边界与载荷需求做了分层设计，不同色彩区分的链节对应不同的厚度规格与销轴孔径，可适配不同轴径的链轮啮合需求，在设备改型或多规格产品线设计时，无需重新搭建整套链节模型，直接调用对应配置的链节即可完成装配，大幅缩短结构设计阶段的重复建模工作量。从结构设计逻辑来看，这套链条的每一组配置都严格遵循链节啮合的几何公差要求，内链节的内宽尺寸与外链节的外宽尺寸保持统一的配合间隙，销轴与链板的过盈配合量、

　　套筒与滚子的转动间隙都按照通用传动链的行业标准设定，保证不同配置的链节都能与对应节距的链轮顺畅啮合，不会出现卡滞、跳齿的问题。不同色彩的链板并非仅做视觉区分，实际对应不同的抗拉强度等级，比如厚度更大的深色链板可用于重载输送工况，厚度较薄的亮色链板适用于轻载高速的传动场景，设计时可根据设备的额定载荷、运行线速度选择对应配置，无需额外调整链节的装配关系。在安装边界层面，整套链条的最小回转半径根据链节长度做了对应匹配，不同配置的链节在相同张紧力下的悬垂量差异也做了预先校核，在做设备整体布局时，可直接调用对应配置的链条模型完成张紧机构、导向滑轨的位置排布，不需要反复核算链节运动的干涉边界。日常做输送线、传动机构的方案设计时，

　　这类多配置的链条结构可直接嵌入整机装配体，根据链轮中心距快速调整链节数量，不同规格的链节可在同一装配环境下切换验证，对比不同配置下的设备整体尺寸、载荷匹配度，省去了单独建模不同规格链条的繁琐步骤，也能避免不同规格链节混用导致的啮合干涉问题。从实际应用角度出发，这类标准化的多配置链结构，既可以用于常规的滚子链传动系统设计，也可通过调整链板附件结构，适配带附件的输送链需求，比如在链板上加装工装托架、挡边，就能完成物料的顶升、平移输送，适配不同行业的生产线定制需求。
