基于NX平台的叶轮模具型腔结构设计方案

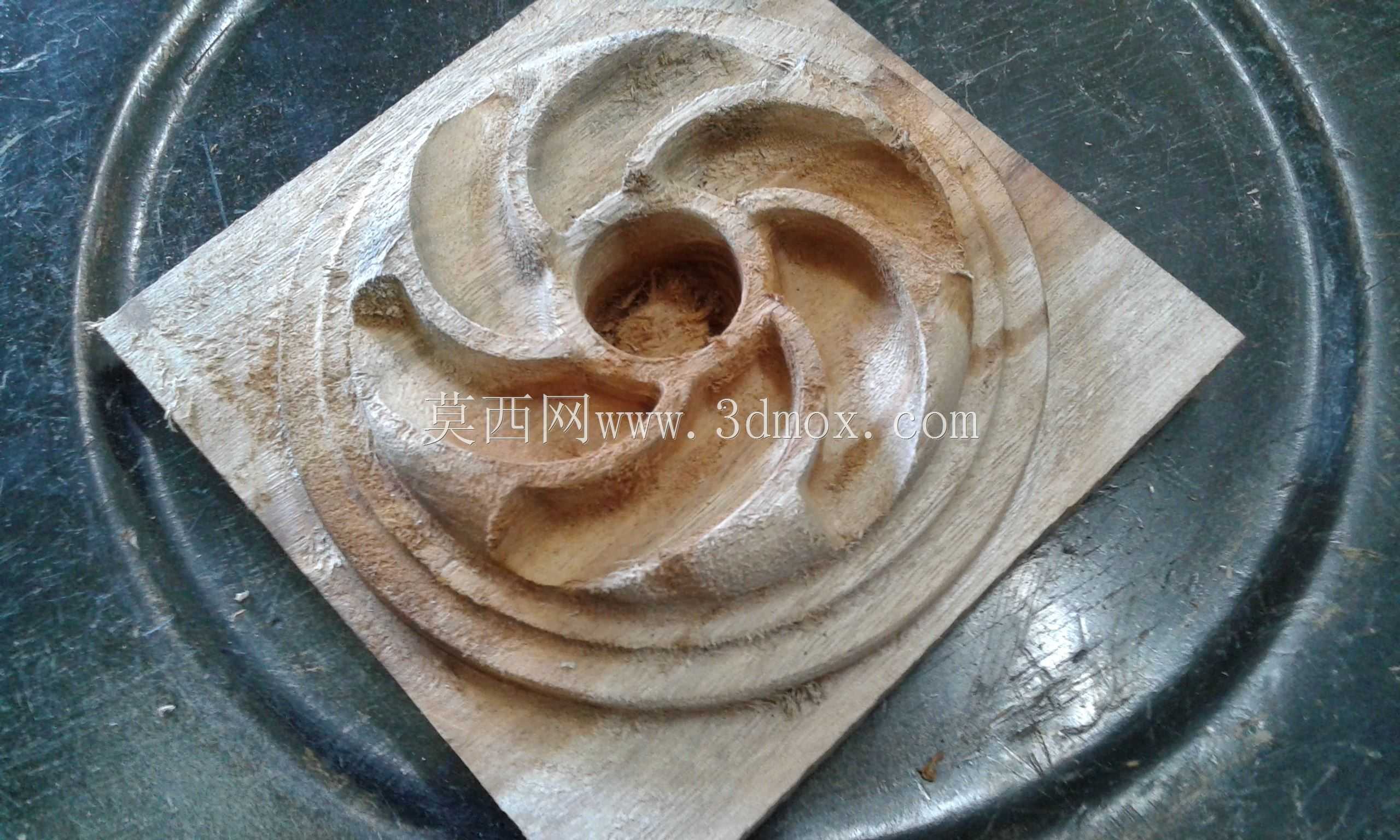

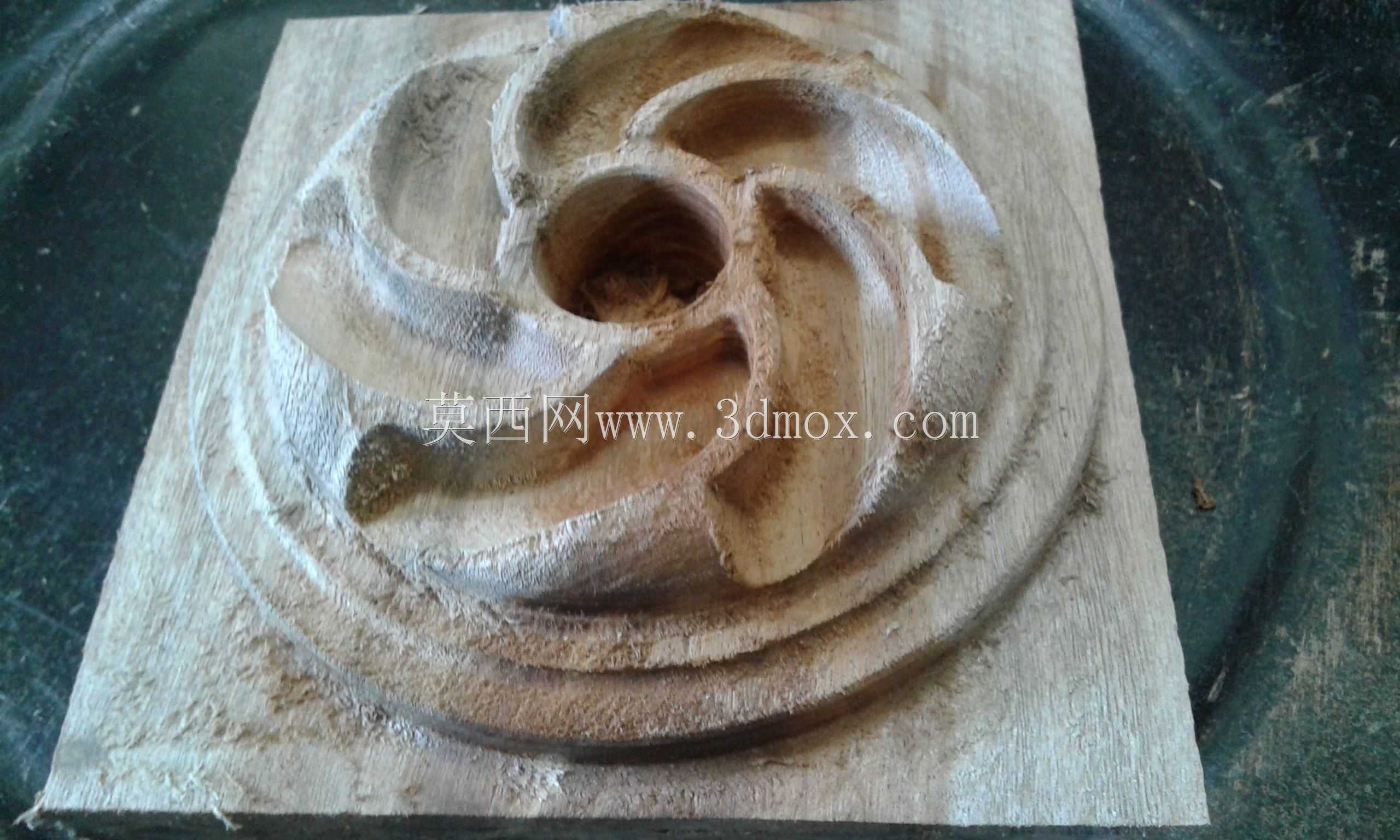

　　在流体输送类设备的核心部件生产环节，叶轮作为决定泵体、风机类设备能效与运行稳定性的核心零件，其成型模具的设计精度直接决定了最终成品的曲面轮廓度与动平衡表现。这套叶轮模具的型腔结构，完全围绕闭式叶轮的整体成型需求展开，设计过程中优先考虑了熔融料在模腔内部的流动均衡性，针对叶片间的狭窄流道区域，做了渐变式的进料口布局优化，避免成型过程中出现缺料、熔接痕集中在叶片受力区域的问题。从结构边界来看，模具分型面选取在叶轮轮盖的外缘平面位置，既保证了开模时叶片曲面不会出现脱模拉伤，也兼顾了模具加工时的刀具可达性，无需额外拆分过多镶件就能完成整体型腔的铣削加工，减少了镶件拼接带来的尺寸累积误差。针对VMC立式加工中心的实际加工工况，

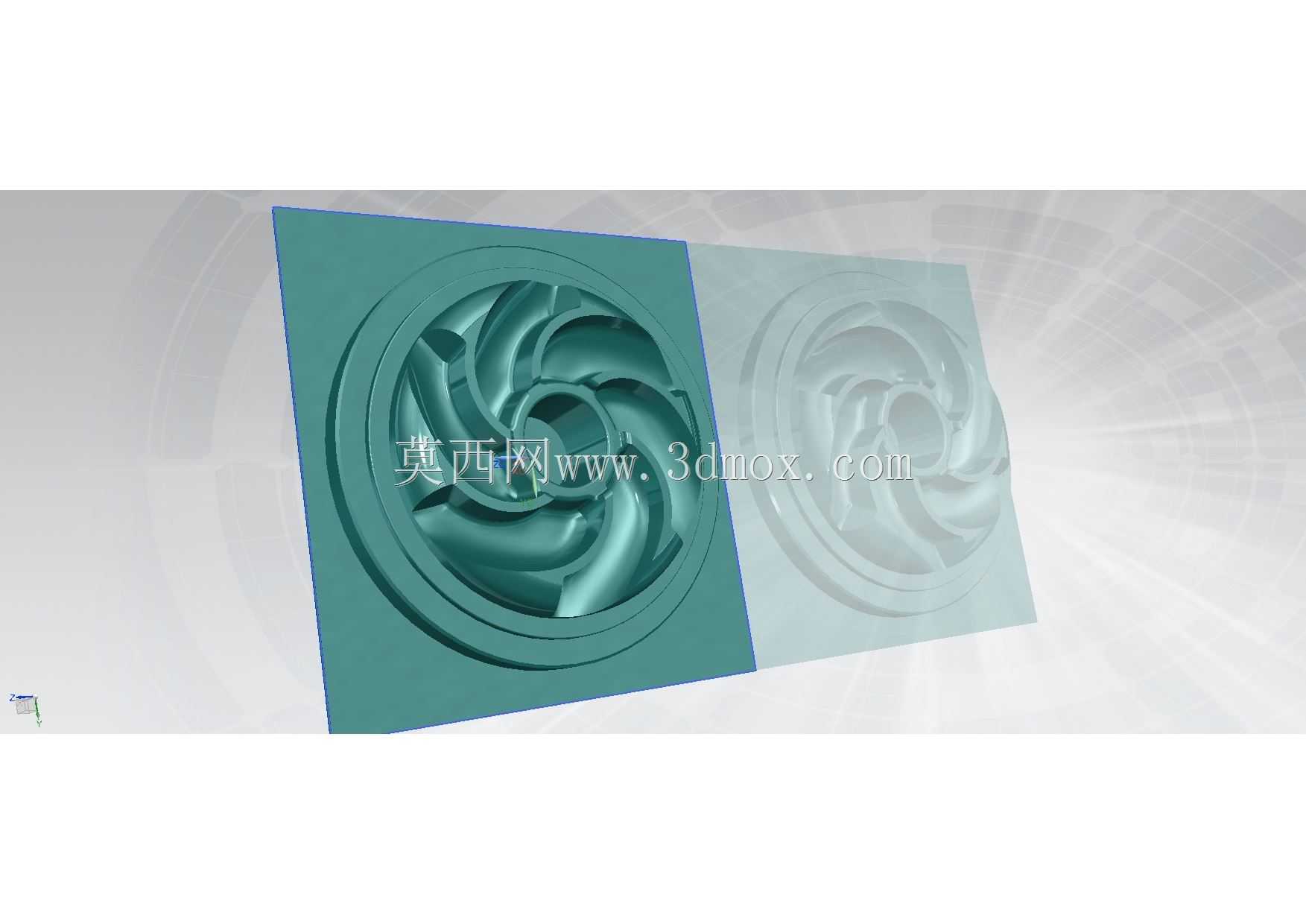

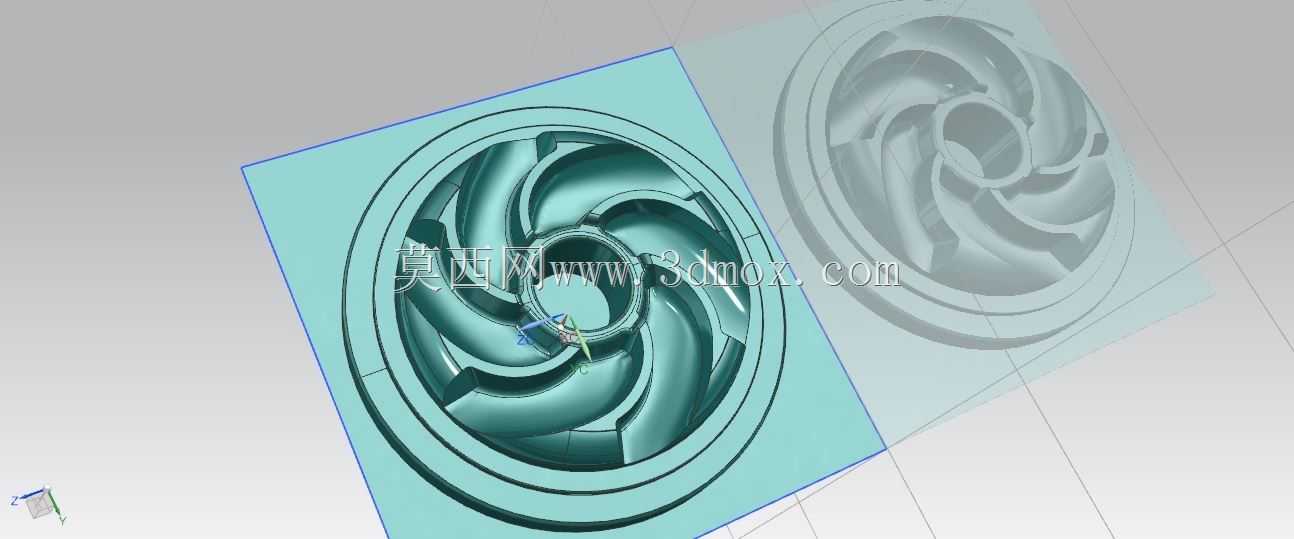

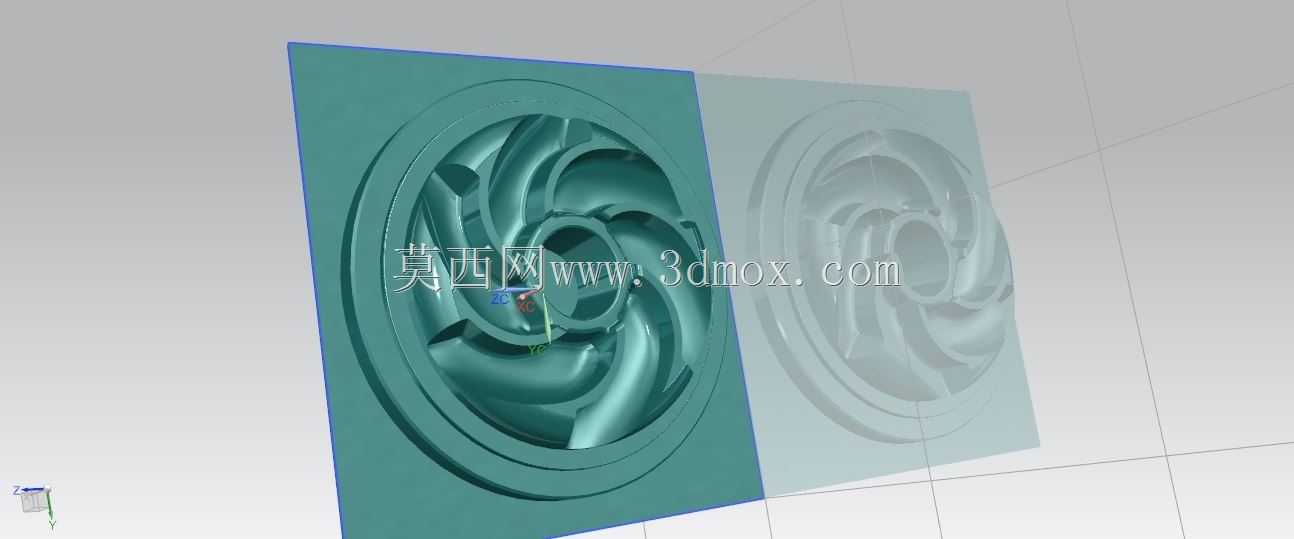

　　这套模具的三维建模过程中，提前对型腔的深腔区域做了刀具避让校验，将叶片根部的圆角过渡控制在标准立铣刀可加工的半径范围内，避免后续加工时需要定制特殊刀具增加生产成本，同时也减少了电极拆分的数量，缩短了模具的制造周期。在实际生产场景中，这类模具多用于工程塑料材质或者精密铸造用蜡模的叶轮成型，成型后的叶轮无需做过多的后处理修磨，就能直接满足动平衡测试的精度要求，适配中小功率离心泵、离心风机的批量生产需求。设计时还特意在型腔的轮盘背部位置设置了均匀分布的排气槽，对应每两个叶片之间的流道末端，解决高速注塑或者压蜡过程中模腔内部气体无法及时排出，导致叶片边缘出现气泡、填充不饱满的常见问题。模具的冷却水道布局沿着型腔的圆周方向均匀环绕布置，距离型腔表面的距离保持恒定，保证模温在成型过程中均匀分布，避免叶轮不同位置冷却速率不一致导致的收缩变形，确保最终成型的叶轮叶片厚度均匀，流道表面光滑，降低流体在叶轮内部流动时的阻力损失。
