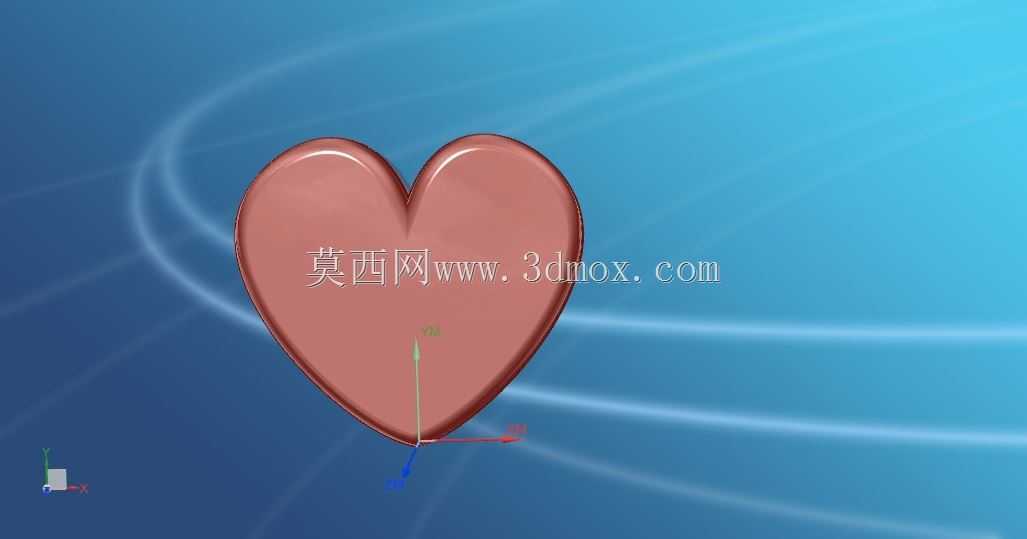

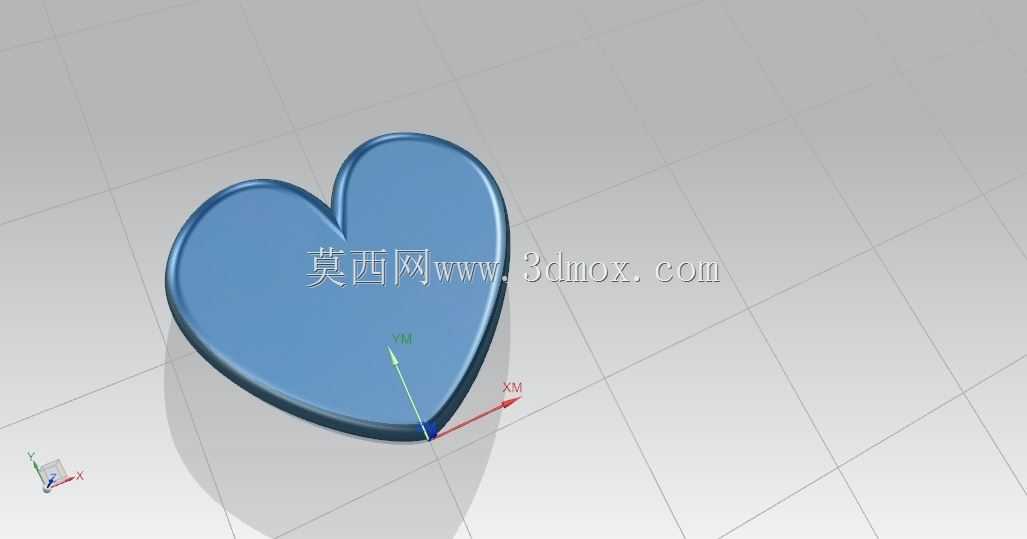

NX11.0构建的红心造型三维结构

　　该心形立体结构在建模过程中，首先从曲面曲率连续性入手，先绘制中心对称的二维心形轮廓线，对轮廓的尖点位置做了R0.8的圆角过渡处理，避免后续曲面加厚时出现壁厚不均的问题。整体结构采用对称式设计，以过尖点与顶部凹点的竖直平面为对称基准，左右两侧曲面曲率完全一致，在做镜像特征时可直接关联原始曲面参数，后续调整单侧轮廓即可同步更新整体造型，减少重复建模工作量。曲面构建完成后按照2mm的均匀壁厚做实体加厚，外表面做了G2连续的曲率顺滑处理，没有尖锐的棱边结构，拿取时不会出现划手的问题，适合作为文创摆件、装饰配件的基础结构使用。从实际应用场景来看，这类曲面造型结构可直接适配亚克力、树脂等材质的3D打印加工，也可作为注塑模具设计的参考原型，

　　用于生产情人节主题装饰挂件、礼品盒装饰配件、文创展示道具等产品。在安装边界设计上，模型底部尖点位置预留了直径3mm的平面安装位，可适配M2.5规格的自攻螺丝固定，也可在该位置粘贴双面胶实现无孔安装，不会破坏整体外观的完整性。建模过程中对曲面的拔模角度做了同步校验，外表面沿出模方向设置了1.5度的拔模斜度，若用于注塑生产可直接避免粘模问题，不需要后续再做拔模调整。结构的整体外轮廓最大宽度为80mm，最大高度为90mm，厚度方向最大尺寸为25mm，尺寸比例符合常规手持摆件、桌面装饰的尺寸范围，不会出现过大或过小的适配问题。在曲面质量校验环节，通过曲率分析工具排查了所有曲面的曲率突变点，对顶部凹位的曲面做了三次控制点调整，

　　确保该位置加厚后不会出现壁厚小于1.2mm的薄弱区域，避免后续加工或使用过程中出现断裂问题。这类对称曲面造型的建模思路，也可迁移到其他异形装饰件、文创产品的结构设计中，通过轮廓线控制、曲面放样、对称镜像、加厚校验的流程，能快速完成同类光滑曲面实体的构建，同时保证结构的可加工性。
