创意蝴蝶造型装饰钟结构设计

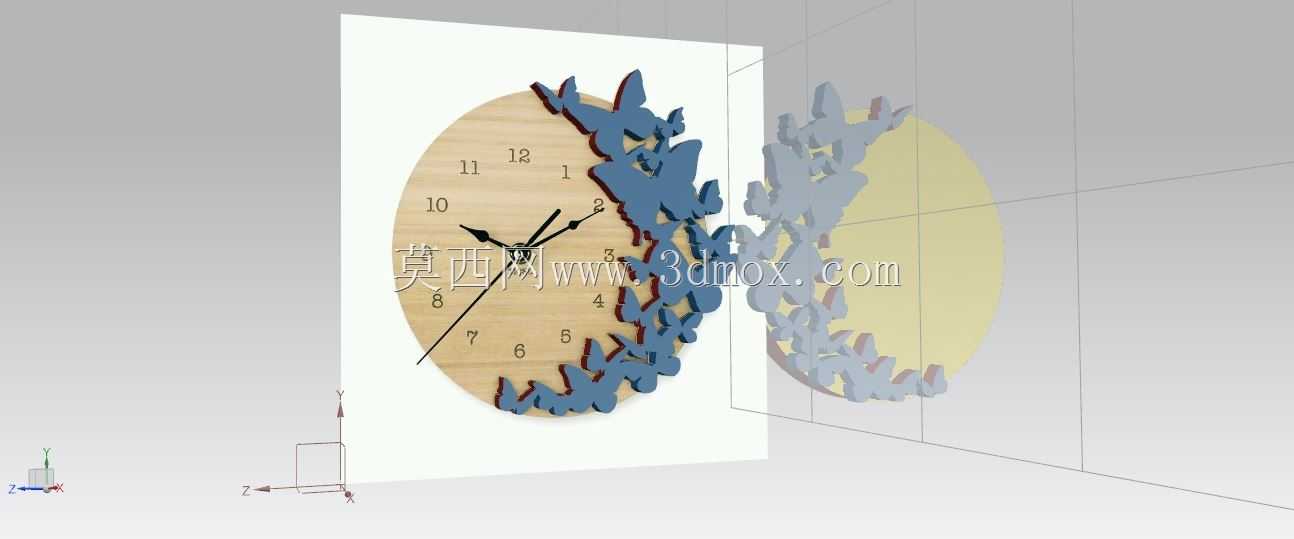

　　这款创意蝴蝶造型装饰钟，主要面向家居软装、商业空间美陈、文创礼品等场景使用，区别于常规圆形、方形的平面钟体设计，将蝴蝶群飞舞的动态意象与钟盘功能结合，既满足计时功能的基础需求，也能作为空间装饰摆件提升场景艺术氛围。从功能特性来看，钟体采用分体式双盘对称布局，主钟盘为大尺寸圆形承载面，边缘采用渐变排布的立体蝴蝶造型做围边装饰，蝴蝶单体从钟盘边缘向外逐步延伸，形成错落的立体层次感，副盘与主盘平行错位布置，表面同样做蝴蝶造型的凹凸肌理，与主盘形成视觉呼应，整体没有多余的外露连接件，保证外观的整体性。设计过程中首先确定钟体的安装边界，整体外轮廓控制在适合桌面摆放或墙面挂装的尺寸区间，挂装状态下背部预留标准挂孔位，

　　孔位间距匹配常规墙面挂装的通用尺寸，避免安装时需要额外打孔适配；桌面摆放状态下可搭配隐形支撑脚，支撑脚隐藏在蝴蝶造型的间隙中，不会破坏正面视觉效果。结构设计上，蝴蝶造型的单体壁厚做均匀化处理，避免壁厚差过大导致的成型缩痕，每个蝴蝶单体与钟盘基体的连接位置做圆角过渡，既提升连接强度，也避免锐角位置的磕碰风险。钟盘内部预留标准石英钟机芯的安装腔，安装腔的定位尺寸匹配通用市售机芯的安装孔位，后期更换机芯无需额外修改结构，机芯安装位与钟盘表面的指针轴孔做同轴度公差约束，保证指针转动时不会蹭到钟盘面。考虑到装饰类产品的实际使用场景，钟体边缘的蝴蝶造型做了弧度优化，所有外露边缘都做倒钝处理，即使放置在儿童可接触的区域也不会造成划伤。

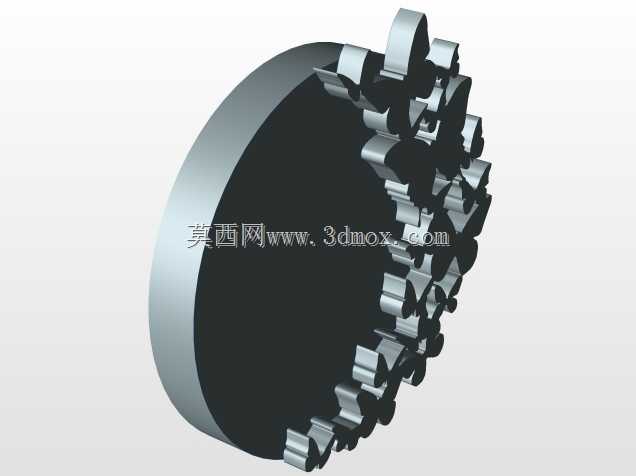

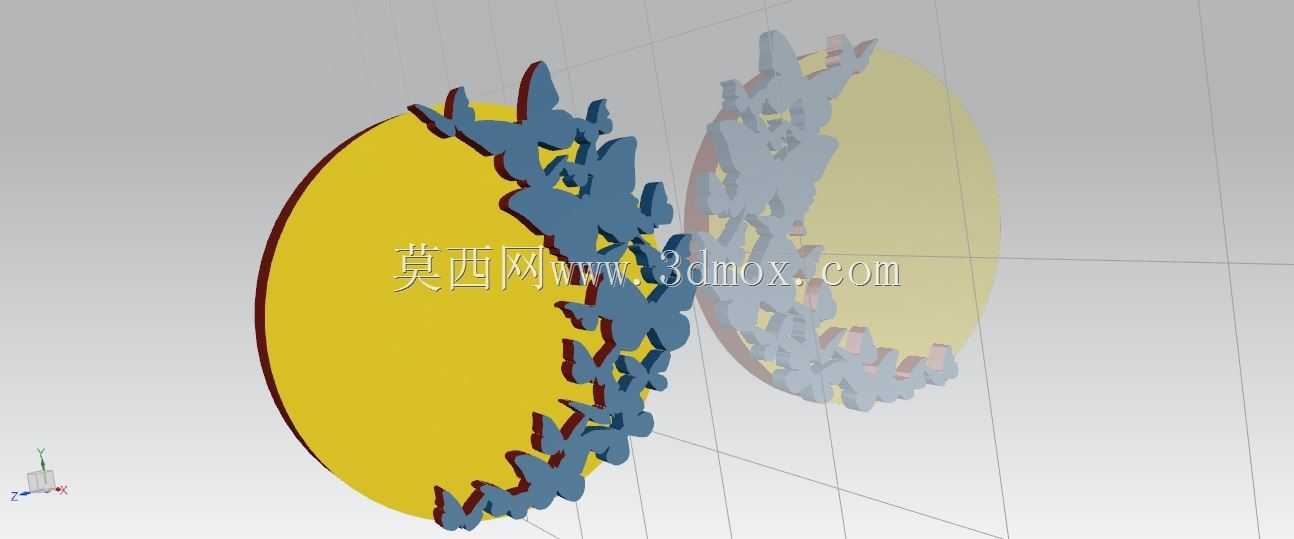

　　双盘之间的连接采用隐藏式连接柱，连接柱藏在蝴蝶造型的重叠位置，从正面完全看不到连接结构，保证视觉上的通透感，连接柱的长度经过反复校核，既保证双盘之间的错位层次感，也不会让整体结构显得松散，搬运过程中不会出现连接位晃动的问题。建模过程中对每个蝴蝶单体的角度、大小做渐变排布，靠近钟盘边缘的蝴蝶尺寸偏小、倾斜角度贴近盘面，越往外侧的蝴蝶尺寸越大、向外舒展的角度越明显，模拟蝴蝶从钟盘表面飞散而出的动态效果，同时所有蝴蝶单体的排布都避开了指针的转动范围，不会出现指针转动时碰到装饰结构的问题。
