离心式鼓风机整机结构三维设计

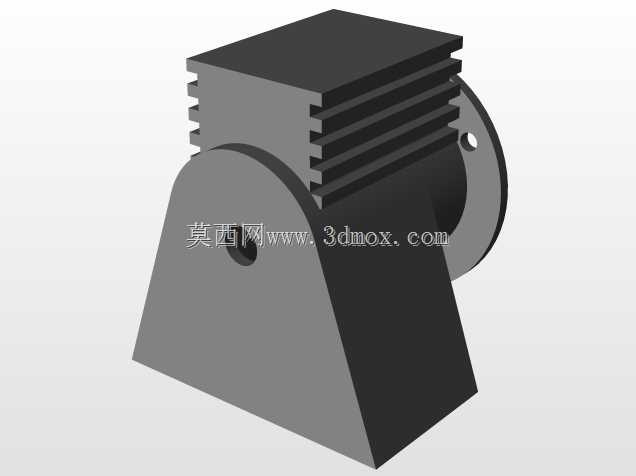

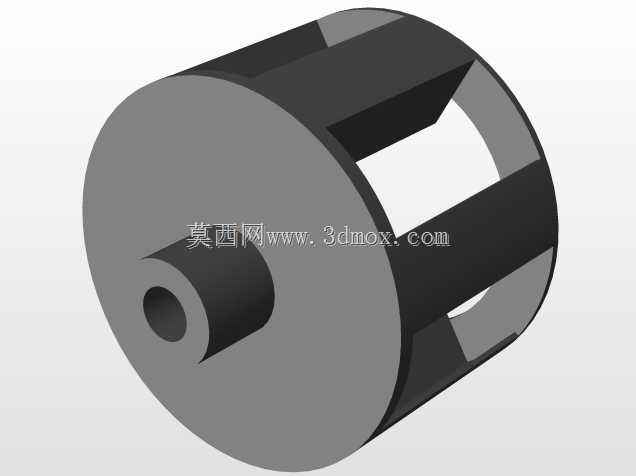

　　在工业通风、车间换气、生产环节送风、设备散热配套等场景中，鼓风机是应用覆盖度极高的通用流体输送设备，本次完成的整套鼓风机三维结构设计，覆盖了从动力输入到流体输出的全部构件细节，可直接用于结构校核、装配模拟、生产出图参考。整套结构采用电机直联驱动的布局形式，省去了皮带传动、联轴器转接带来的传动损耗与安装对中要求，动力端采用标准工业电机的安装基座结构，电机输出轴直接穿接叶轮轮毂，轴段配合位置预留了键槽安装位，可保证扭矩传递过程中无相对滑动，避免长期运行出现叶轮松动偏移的问题。流体端采用前倾式叶轮结构，叶轮叶片沿轮毂周向均匀分布，叶片弧度经过流道走向匹配，可在较低转速下实现较高的风压输出，适配短距离正压送风的工况需求；

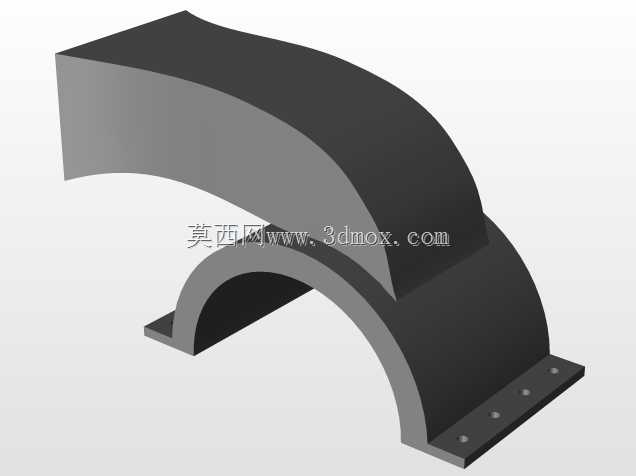

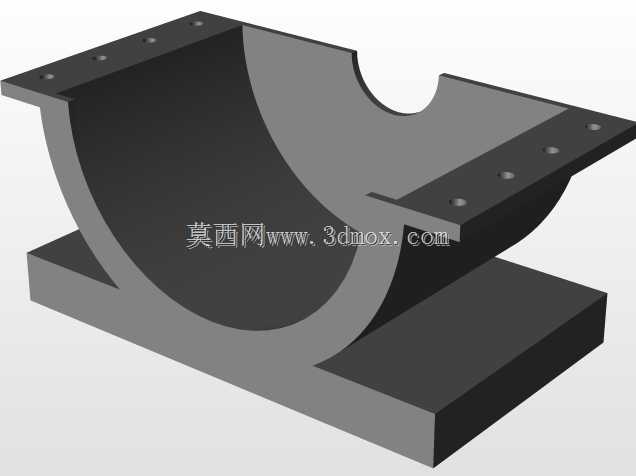

　　蜗壳流道采用渐扩式截面设计，从叶轮出口位置到出风口截面逐步扩大，可将叶轮甩出的高速气流的动压逐步转化为静压，降低流道内的涡流损耗，减少气流脉动带来的运行振动。出风口采用方形法兰接口结构，法兰面预留了螺栓安装孔位，可直接对接通风管道、送风罩等配套构件，安装时无需额外制作转接件。整机安装底座采用一体化铸造型式的结构设计，电机安装位与蜗壳安装位处于同一加工基准面，可保证装配完成后电机轴与蜗壳中心的同轴度控制在公差允许范围内，避免叶轮转动时与蜗壳内壁发生刮蹭；底座底部预留了地脚螺栓安装槽，可直接固定在混凝土基础或者设备安装机架上，安装边界尺寸适配常规工业风机的安装预留空间，替换同参数旧设备时无需改动原有基础。

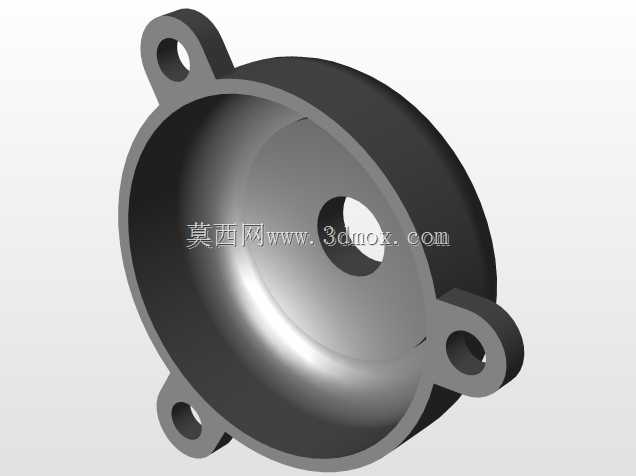

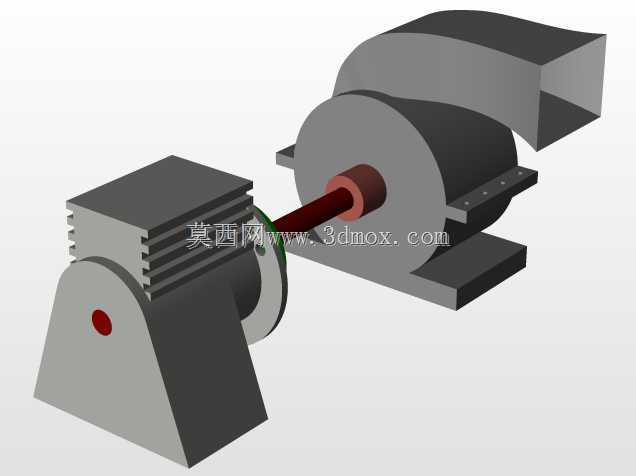

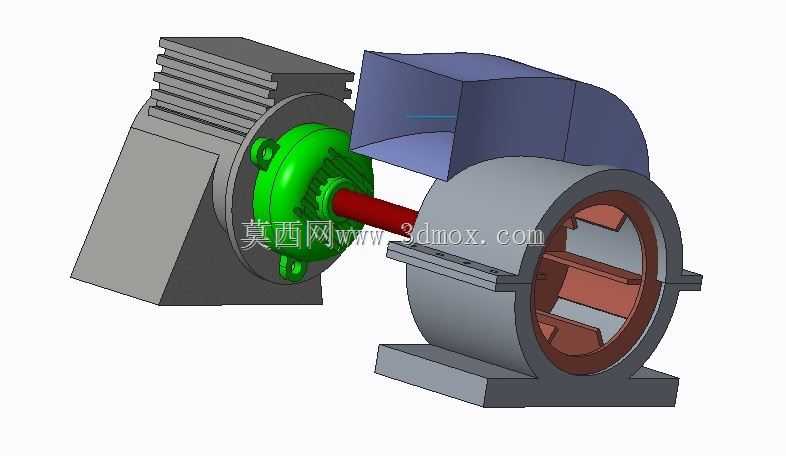

　　建模过程中对所有配合面做了公差预留，比如叶轮与轴的配合采用基孔制过渡配合，蜗壳端盖与壳体的配合面预留了密封件安装槽位，可避免运行过程中出现漏风泄压的问题；所有零部件的建模均按照实际加工工艺做了结构优化，比如电机散热筋的厚度、蜗壳壁厚、叶轮叶片厚度都参考了同功率级别风机的实际生产参数，没有出现结构强度不足或者材料冗余的问题。在装配逻辑上，整套模型按照实际生产装配顺序做了层级划分，从底座定位、电机固定、叶轮安装、蜗壳扣合到出风口对接的全流程都可通过模型做装配模拟，提前排查干涉问题，比如叶轮转动时与蜗壳内壁的间隙、电机端盖与进风侧导流罩的间隙都经过校核，保证所有运动部件在运行行程内无硬干涉。
