重载缓冲型双安装面冲击连接组件

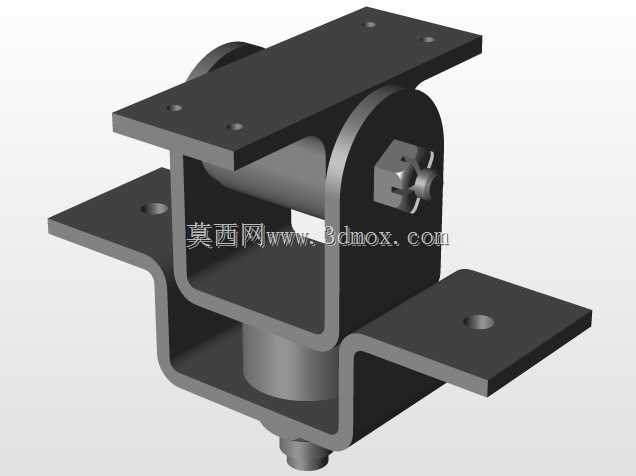

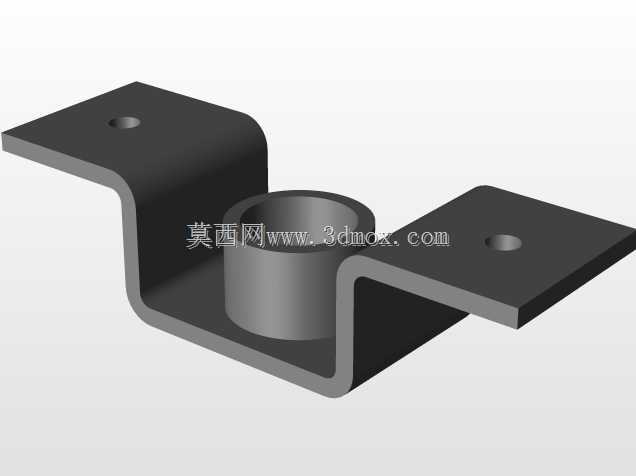

　　这类带缓冲功能的铰接冲击连接组件，常应用在需要承受往复冲击载荷、同时允许两安装面间存在小角度偏转的设备连接部位，比如工程机械的行走机构限位连接、自动化输送线的重载挡停缓冲支座、重型设备的舱门铰接缓冲位，还有部分振动设备的隔振连接节点，能在传递结构载荷的同时，抵消瞬时冲击带来的结构硬接触损伤，避免连接螺栓受剪切冲击断裂。从结构设计来看，组件采用上下两层带安装孔的折弯钢板作为安装基面，上层安装板为平直矩形板，开设四个对称布置的沉头安装孔，可直接通过螺栓固定在设备的固定机架端，下层安装板采用Z型折弯结构，两侧延伸出带单安装孔的翼板，适配活动端的设备部件安装，这种非对称的安装面设计，能错开上下连接部件的安装空间，

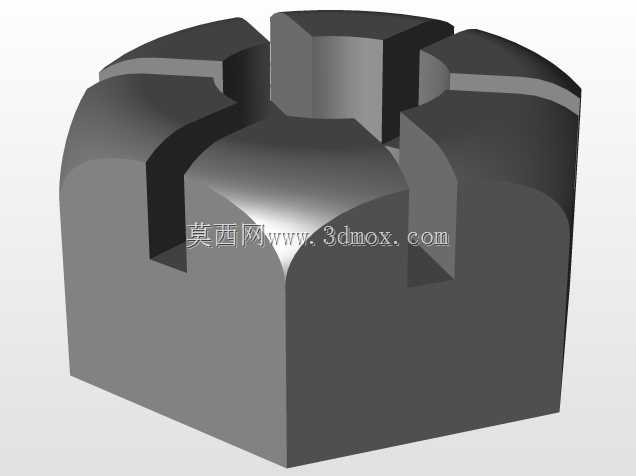

　　避免安装时螺栓与周边结构发生干涉。中间的铰接部位采用销轴连接结构，销轴端部设置带锁紧螺钉的防松挡块，防止设备运行过程中销轴受振动脱出，销轴与两侧支撑板之间预留了合理的转动间隙，允许上下安装面之间存在±5°以内的偏转角度，可补偿设备安装时的位置误差，以及运行过程中结构变形带来的位置偏移。缓冲功能集成在铰接结构的下方，内置的弹性缓冲元件可在冲击载荷传递到组件时，通过自身形变吸收30%左右的瞬时冲击能量，降低冲击载荷对两端连接设备的振动影响，延长整体结构的疲劳寿命。设计时对安装边界做了明确的尺寸约束，上层安装板的孔位间距适配常用的100mm间距型材安装标准，下层翼板的安装孔中心距与上层板的宽度方向尺寸匹配，可直接替换同规格的刚性铰接支座，

　　不需要对原有设备的安装基面做额外加工。两侧的支撑板采用厚钢板折弯后焊接成型，焊接位置做了倒角处理避免应力集中，所有安装孔的位置度公差控制在0.2mm以内，保证安装时螺栓可顺利穿入，不需要现场扩孔。组件的整体外形做了圆角过渡处理，没有尖锐的棱角，避免安装维护时划伤操作人员，表面做了发黑防锈处理，可在常规车间的非强腐蚀环境下长期使用，不需要频繁做表面维护。在实际选型应用时，可根据承载的冲击载荷大小匹配对应规格的缓冲元件，不需要改动外部安装尺寸，适配不同载荷等级的设备使用场景，铰接部位预留了润滑注油通道，可定期加注润滑脂降低销轴转动的磨损，提升组件的整体使用寿命。
