锥柄式机床切削刀具夹持刀架结构

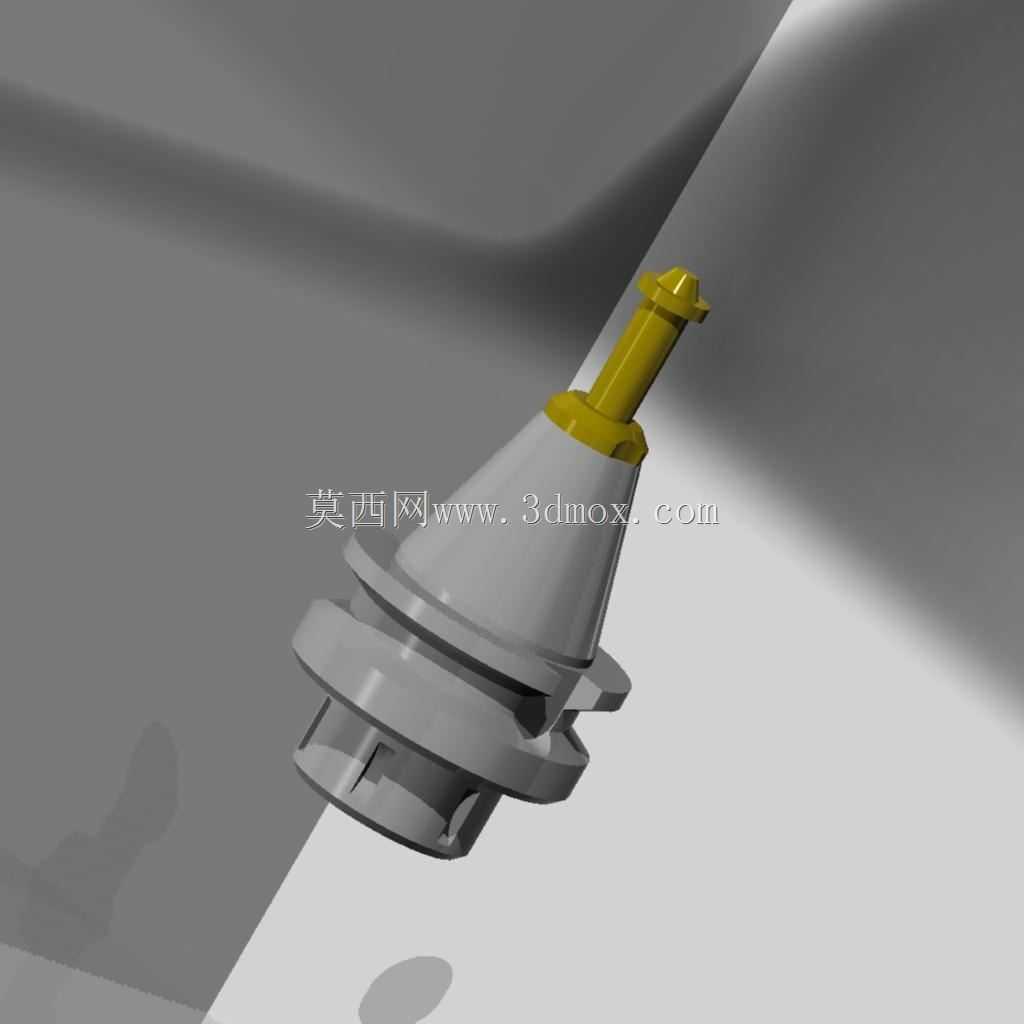

　　这款锥柄结构的刀架是金属切削加工场景中，连接机床主轴与切削刀具的核心装夹部件，主要适配带标准锥度接口的数控铣床、加工中心主轴端，承担刀具定位、扭矩传递、切削载荷承载的核心作用，其结构设计直接决定加工过程中的刀具跳动精度、装夹刚性与换刀效率。从结构设计逻辑来看，该刀架采用7:24标准锥度的主体柄部，与主轴锥孔配合时可实现自动定心，锥面配合的接触面积占比超过85%，能够有效抵消粗加工过程中产生的径向切削力，避免刀具在重切削工况下出现振颤、让刀的问题。前端的拉钉结构与主轴内部的拉爪机构匹配，换刀时可通过机床自动换刀机构完成拉紧与松开动作，无需人工手动锁紧，适配自动化批量加工的生产节奏。刀架中部设置的法兰凸台是安装定位的关键边界，

　　凸台端面与主轴端面贴合后，可限制刀架的轴向窜动，凸台外径尺寸与主轴端的定位止口匹配，安装时无需额外调整即可保证同轴度误差控制在0.005mm以内，满足精加工工序的精度要求。前端的刀具装夹部位采用弹性夹头锁紧结构，可适配不同柄径的立铣刀、钻头、铰刀等切削刀具，锁紧螺母的旋紧力矩经过设计校核，既可以保证刀具装夹后不会在切削过程中出现打滑、窜动，又不会因为夹紧力过大导致夹头变形、刀具拆卸困难。在实际生产应用中，这类刀架多用于模具钢、铝合金、结构钢等材质的零件铣削加工场景，粗加工时可承受最大120N·m的切削扭矩，精加工时配合高精度动平衡校正，可支持最高8000rpm的主轴转速，加工表面粗糙度可稳定达到Ra1.6。

　　设计过程中针对刀架的应力集中部位做了圆弧过渡处理，锥柄与法兰的衔接处采用R3的圆角过渡，避免长期交变载荷作用下出现应力开裂的问题，整体材质选用40Cr合金钢，经过调质、表面淬火处理后，芯部韧性可承受冲击载荷，表面硬度达到HRC48-52，耐磨性能满足长期反复装夹、换刀的使用需求。刀架的整体轴向尺寸经过紧凑化设计，在保证装夹刚性的前提下尽可能缩短悬伸长度，减少切削过程中的力矩放大效应，安装时需保证锥面无铁屑、毛刺等杂质，避免配合面出现点接触导致精度丧失，日常使用中需定期检查拉钉的拉紧状态、锥面的磨损情况，及时更换磨损超标的部件以保证加工稳定性。
