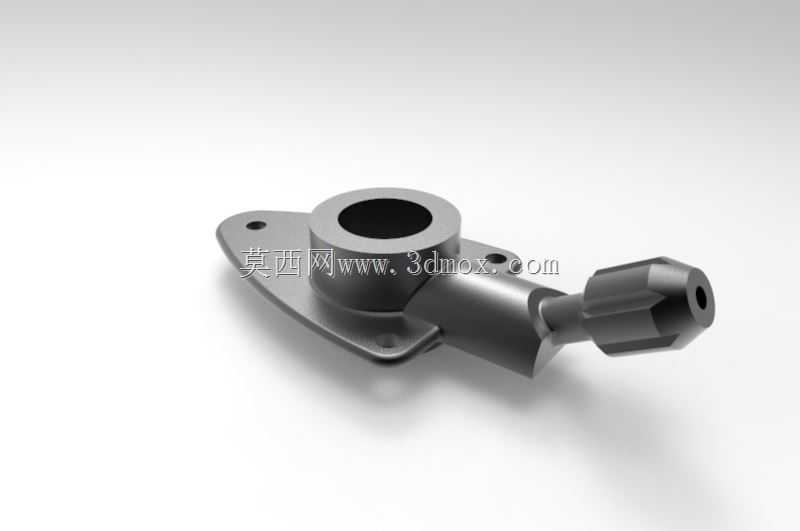

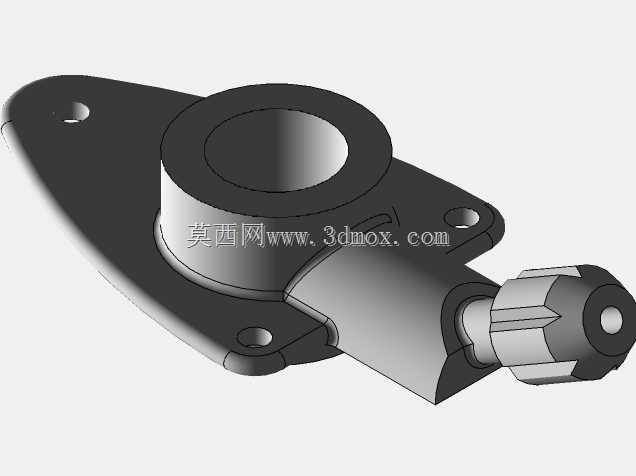

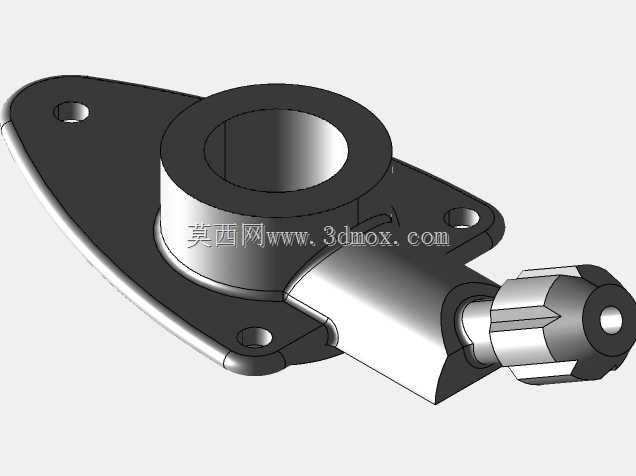

带侧接接头的法兰式安装支架结构

　　这类带侧向外伸接头的法兰式支架，多应用在流体管路的终端固定场景，常见于小型液压支路、气动控制回路或是低压润滑系统的布设环节，核心作用是完成管路终端的位置固定，同时为外接管路提供可靠的对接接口，避免管路悬空段受流体脉冲振动出现接头松脱、管路疲劳开裂的问题。从结构设计逻辑来看，主体的法兰安装面做了贴合安装基准的平面处理，面上预留的两个安装孔位对称分布在中心筒两侧，安装时可通过螺栓穿过孔位将整个构件锁紧在设备基体的预留安装面上，安装面的轮廓做了切边处理，能够适配安装位置周边的避让空间，不会和相邻的构件产生装配干涉。中心的通孔结构是流体的主流通通道，孔径尺寸匹配对应通径的管路流量要求，筒身部分做了加厚处理，能够承受管路内的常规工作压力，

　　避免长期承压出现筒壁变形。侧向外伸的接头部分和中心筒为一体化结构，接头的外端做了标准的管接头对接结构，可直接适配快插接头或是卡套式管路连接，接头的轴线和中心筒轴线呈固定夹角，能够顺着设备内部的管路走向引导外接管路排布，减少管路的弯折角度，降低管路的流阻损失。整个构件的外形轮廓没有尖锐的棱角，所有过渡位置都做了圆角处理，一方面是减少加工过程中的应力集中，提升构件的结构强度，另一方面也能避免装配过程中划伤操作人员或是相邻的管路线束。安装边界方面，法兰面的整体宽度适配多数小型设备的预留安装位，侧伸接头的长度控制在合理范围，不会因为外伸过长导致安装后和设备外壳或是其他运动部件产生碰撞，中心筒的高度也匹配常规的安装面到管路对接位置的距离，

　　不需要额外加装垫高垫块就能完成装配。在实际选型使用时，需要确认安装面的平面度符合要求，避免锁紧安装螺栓后构件出现变形，导致中心通孔的同轴度偏差，影响流体的流通效率，同时侧接接头对接管路时，要控制拧紧力矩，避免力矩过大导致接头根部出现裂纹，影响整个构件的使用寿命。这类构件的一体化结构设计，相比分体拼接的支架加接头的组合形式，减少了密封连接点，降低了流体泄漏的风险，同时装配步骤更简单，只需要完成法兰面的固定和侧接头的管路对接即可完成安装，能够有效提升现场装配的效率。
